100×100截面长条形混凝土柱浇筑成型模具

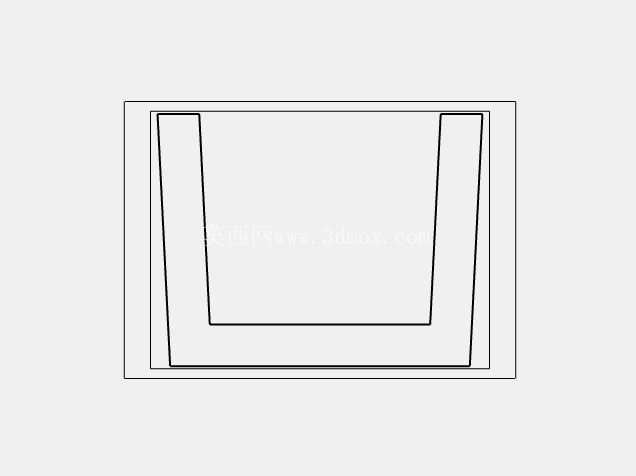

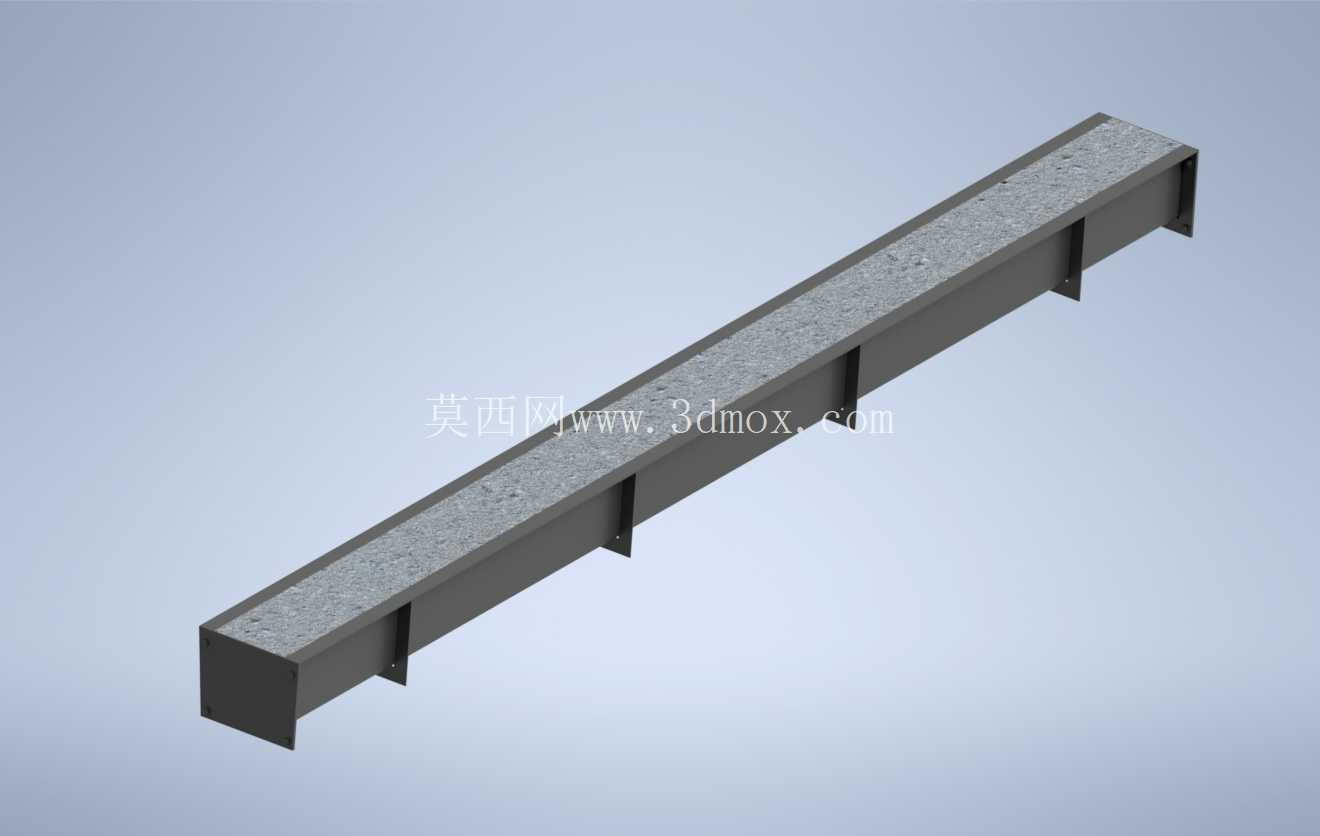

　　在预制混凝土构件生产、施工现场现浇混凝土柱作业场景中，这类长条形槽式模具是柱类构件成型的核心工装，主要用于截面尺寸统一、长度固定的方形混凝土柱批量生产，也可适配现场局部柱段的现浇支模需求，替代传统木模解决周转次数低、成型精度差的问题。从结构设计逻辑来看，该模具采用单侧开口的槽型主体结构，开口侧为混凝土浇筑填充面，槽体内腔净尺寸严格匹配100mm×100mm的柱截面要求，整体有效成型长度为1800mm，可直接生产定尺长度的混凝土方柱，无需额外裁切拼接。

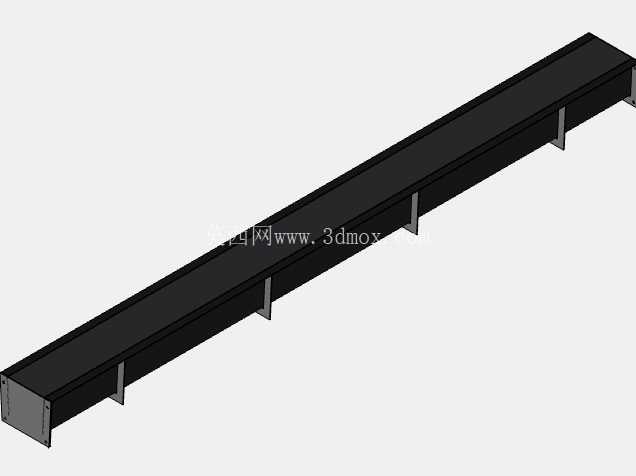

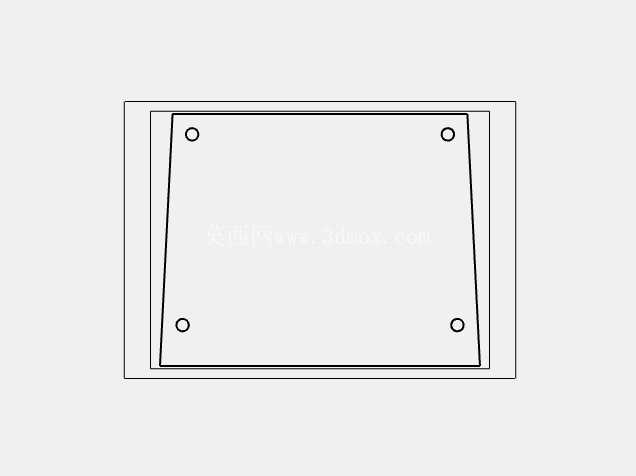

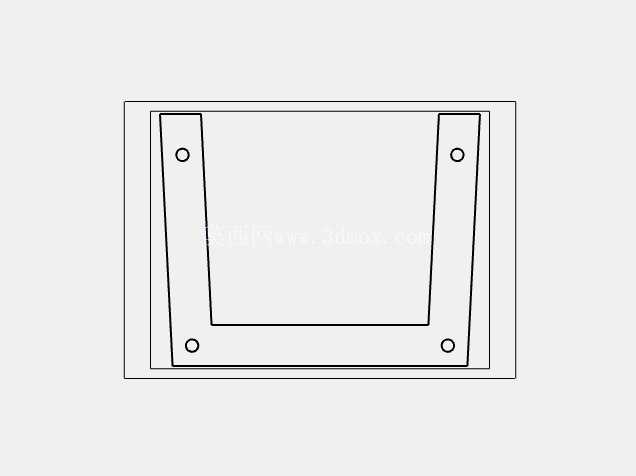

　　模具外侧等距布置的横向加劲肋是结构设计的关键部分，加劲肋沿模具长度方向均匀排布，可在混凝土浇筑振捣过程中抵消混凝土侧压力，避免槽体侧壁出现向外鼓胀变形，保证成型柱体的截面尺寸公差控制在工程允许范围内，同时提升模具整体刚性，减少反复周转使用后的结构形变。模具端部设置的端板结构可对混凝土端部进行限位，保证柱体端面平整度，端板上预留的安装孔位可实现多段模具的拼接延长，适配不同长度的柱体生产需求，也可通过端板与预制生产线的定位工装快速连接，实现模具在生产线上的快速固定与脱模。

　　从实际使用流程来看，该模具在使用前需在内壁均匀涂刷脱模剂，随后按照混凝土配比浇筑拌合料，通过插入式振捣棒完成振捣密实，待混凝土达到脱模强度后，拆除端部限位件即可将成型柱体从槽体内脱出，整个操作流程无需复杂的支模拆模工序，相比传统木模可大幅提升生产效率，且钢质主体结构可实现数百次周转使用，降低构件生产的单位工装成本。在安装边界方面，该模具可直接放置在平整的预制生产台座上使用，无需额外的底部支撑结构，外侧加劲肋的突出尺寸控制在合理范围内，不会占用过多生产线排布空间，多套模具可并排紧密布置，提升预制生产场地的利用率；若用于现场现浇作业，可通过外侧加劲肋上的预留孔位与周边支撑钢架连接固定，抵抗混凝土浇筑时的侧向冲击力，避免模具移位。

　　设计过程中重点考虑了脱模便利性，槽体内壁做了微小的脱模斜度处理，斜度控制在不影响柱体截面尺寸精度的范围内，既保证柱体成型后可顺利脱出，又不会造成柱体截面尺寸出现超差，同时槽体内部的转角位置做了小圆弧过渡处理，避免混凝土填充时出现直角位置的蜂窝麻面问题，提升成型柱体的外观质量。这类模具适配的混凝土柱多用于装配式建筑的次要受力构件、厂区临时围挡立柱、景观工程的结构立柱等场景，成型后的柱体尺寸一致性好，表面平整度高，无需额外的表面找平处理即可直接进入后续安装工序，相比现场支模浇筑的柱体，可大幅减少后期修补工作量。在结构强度校核层面，设计时按照C30混凝土浇筑时的最大侧压力进行计算，加劲肋的间距、板材厚度均经过受力验算，确保在1.8米浇筑高度下，模具侧壁的最大变形量不超过0.2mm，完全满足混凝土构件成型的精度要求，同时模具整体重量控制在人工可搬运的范围内，无需起重设备即可完成模具的转运与拼装，适配小规模构件生产与现场零散作业的需求。
