现浇混凝土方台构件成型模板结构设计

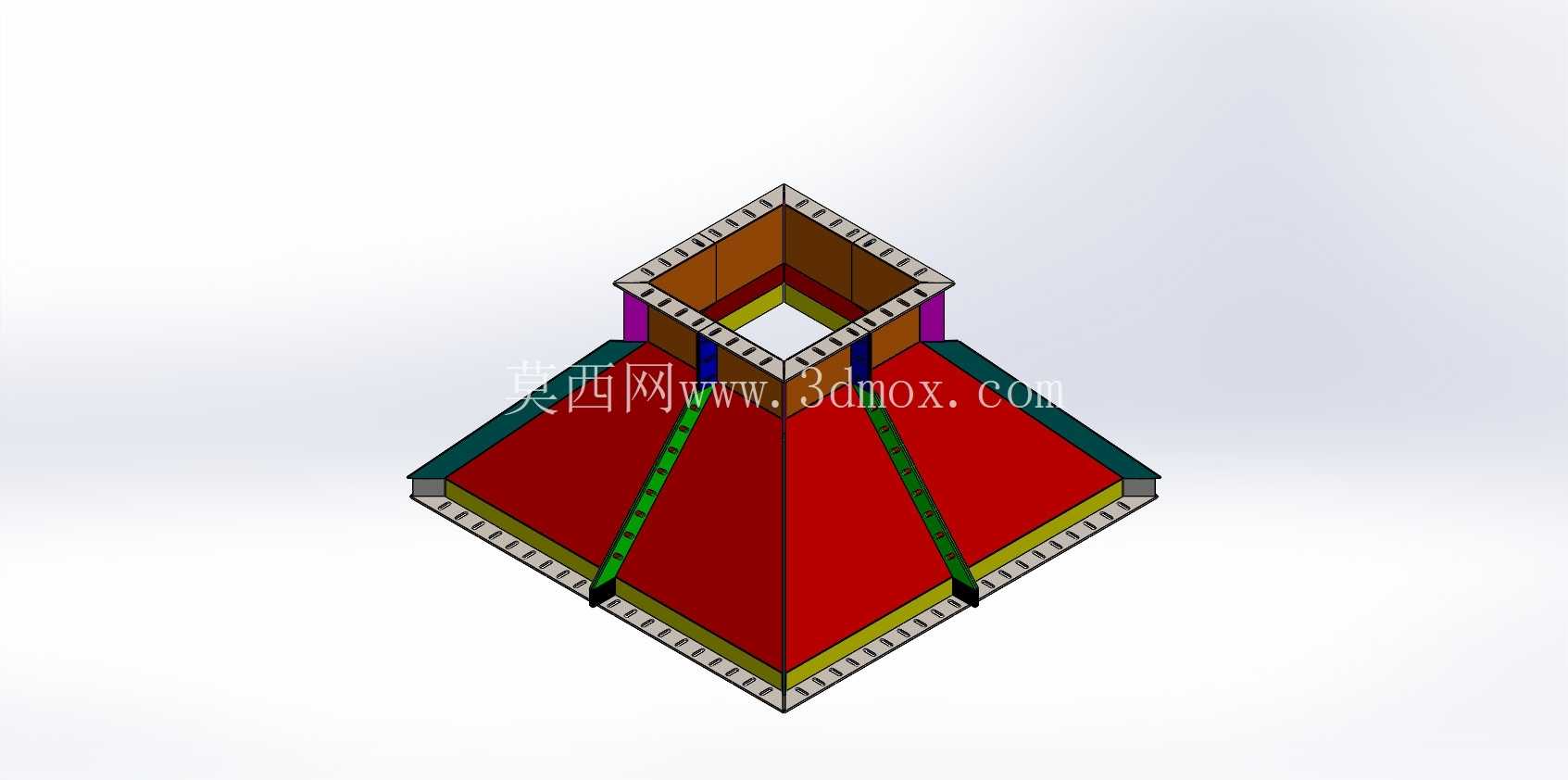

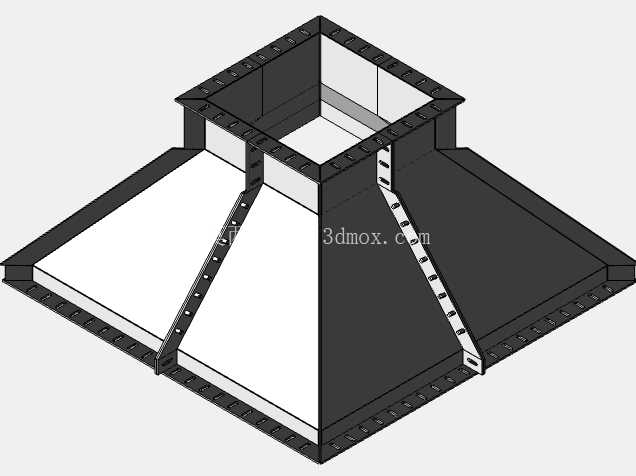

　　在现浇混凝土异形构件的施工现场，这类方台收分结构的模板一直是支模环节的难点，常规平面模板拼接不仅拼缝多、漏浆风险高，还容易在混凝土侧压力作用下出现胀模、棱角变形的问题，直接影响构件成型后的尺寸精度与外观质量。这套模板结构针对上口小、下口大的四棱台类混凝土构件设计，整体采用对称式分瓣结构，四个斜面模板单元通过边角处的定位连接件拼接成整体，上口预留对应上部构件衔接的方形开口，下口匹配构件底部的设计尺寸，安装时可直接在浇筑作业面定位拼装，无需额外裁切模板适配斜面角度。

　　从结构受力角度看，模板斜面外侧设置的通长加劲肋沿斜面坡度方向布置，能够将新浇筑混凝土对模板面板的侧压力均匀传递到边角连接节点与底部支撑面，避免面板局部受荷过大出现鼓凸变形；边角位置的连接构件采用快装式定位结构，既可以保证相邻两块斜面模板的夹角精度，控制四棱台四个坡面的坡度一致性，也能在混凝土达到拆模强度后快速拆解，减少拆模时对构件棱角的磕碰损伤。设计过程中优先考虑了施工现场的支模便捷性，所有模板单元均为对称结构，同位置单元可互换，现场拼装时无需对每个单元做单独编号适配，降低工人支模的操作门槛；模板内侧的接触面做了平顺处理，拼接位置的企口结构可以有效阻挡混凝土浆液外渗，避免构件表面出现麻面、蜂窝等外观缺陷。

　　安装边界方面，这套模板的下口边缘设置了外翻的定位边，可直接与作业面的预埋定位点对齐固定，无需额外设置横向支撑卡住模板底部；上口的方形边框既可以作为混凝土浇筑时的标高控制基准，也能为上部衔接模板提供可靠的安装接口，保证上下段构件浇筑时的轴线对齐。不同于常规模板需要现场裁切、焊接加固的作业模式，这套模板的所有加劲结构、连接点位均在工厂预制完成，现场仅需通过边角连接件完成单元拼接即可投入使用，能够大幅缩短异形构件的支模作业时间，尤其适配输电线路基础、设备基座方台、建筑装饰异形墩这类批量存在四棱台混凝土构件的施工场景。

　　模板的坡面角度经过精准计算，完全匹配对应构件的设计收分比例，拼装完成后无需额外调整坡面斜度，只要保证底部定位边与作业面轴线对齐，就能保证成型后构件的尺寸偏差控制在施工规范允许范围内。考虑到混凝土浇筑过程中的振捣作业影响，模板外侧的加劲肋除了沿坡度方向布置外，还在坡面中部设置了横向拉结点位，可根据浇筑高度需求增设对拉构件，进一步提升模板整体的抗侧压能力，避免高浇筑高度下出现模板整体变形的问题。拆模环节的设计也充分结合了现场作业条件，边角连接构件拆解后，每个斜面模板单元均可沿构件坡面自然脱离，不会出现模板卡在构件棱角处无法拆除的情况，模板拆解后可直接转运至下一个作业面重复使用，减少模板材料的单次摊销成本。
