压铸模具用墙屋式挡料结构三维设计

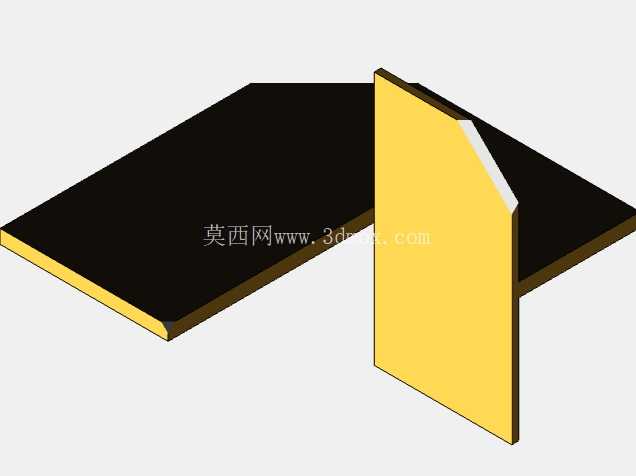

　　这套墙屋式挡料结构，是压铸模具浇注系统末端常用的功能部件，日常在铝合金、锌合金卧式冷室压铸模的排溢系统设计中出镜率极高，主要作用是在金属液充型末端拦截冷隔、氧化夹杂与前沿冷金属，避免杂质进入产品型腔造成铸件夹渣、冷隔缺陷，同时兼具局部排气、调整充型流态的作用。从结构形态来看，该部件分为水平搭接段与竖直挡墙段两部分，水平段为带薄边的平板结构，厚度匹配模具分型面的贴合间隙要求，安装时嵌入定模对应开设的型槽内，底面与定模镶块表面完全贴合，避免合模时出现压塌、飞边问题；竖直挡墙段并非规则矩形，顶端做了斜切导向处理，一方面合模时能顺利导入动模对应的避让槽，不会出现插烧、磕碰，另一方面斜切面可以引导充型末端的冷金属液顺着坡面流入挡料槽内，不会反向回窜到产品型腔区域。

　　设计这类结构的时候，首先要匹配压铸机的压射速度与铸件的充型流程，竖直挡墙的高度要根据排溢槽的深度来定，通常要比排溢槽入口高出1.5到2毫米，确保金属液在充满排溢槽之前不会越过挡墙回流；水平段的延伸长度要覆盖整个排溢系统的搭接范围，边缘做了0.5毫米的倒角处理，避免装配时划伤模具分型面，同时减少合模时的应力集中，防止长期受合模压力出现边角崩裂。从安装边界来看，水平段的底面平面度公差要控制在0.02毫米以内，和模具镶块的贴合面间隙不能超过0.03毫米，否则压射时金属液会钻入间隙形成飞边，增加后续清理工作量；竖直挡墙的侧面和动模避让槽的单边间隙控制在0.1到0.15毫米，既保证合模时不会卡滞，又不会让金属液窜入间隙造成粘模。

　　在实际生产场景中，这类结构常布置在铸件最后充型的远端位置，比如壳体类压铸件的边角、凸台背流面，这些位置是金属液充型时最后到达的区域，容易裹气、聚集氧化皮，挡墙结构可以把这部分劣质金属液拦截在排溢槽内，保证型腔内的金属液都是干净、温度均匀的，有效降低铸件的废品率。设计过程中还要考虑脱模斜度，竖直挡墙的脱模方向要和模具开模方向保持一致，侧壁做1度的脱模斜度，避免开模时挡料结构粘在动模侧，导致铸件顶出变形；水平段和模具镶块的连接采用嵌入式定位，不需要额外打螺丝固定，靠合模后的压紧力就能固定牢靠，更换维护的时候只需要撬开旧件更换新件即可，拆装效率很高。

　　另外，挡墙顶端的斜切角度通常取30度到45度，这个角度范围既能起到很好的导向作用，又不会因为角度过缓导致金属液容易翻越，角度过陡造成导向效果差、合模磕碰的问题。结构的转角位置都做了R0.3的圆角过渡，避免热处理时出现应力集中开裂，同时减少金属液充型时的紊流，让冷金属液能平稳流入排溢槽。在实际建模过程中，要注意水平段和竖直段的连接位置做加厚处理，因为这个位置是受金属液冲击最大的区域，长期受高速金属液冲刷容易出现冲蚀缺损，加厚2毫米左右可以大幅提升结构的使用寿命，减少模具维护频次。这套结构的尺寸适配性很强，可以根据不同大小的压铸模具调整整体尺寸，小到几百吨压铸机用的小型模具，大到几千吨压铸机用的大型结构件模具，都能通过等比例缩放调整参数后直接使用，不需要重新做结构拓扑，能大幅缩短模具设计的周期。
