重载型1/149传动比齿轮减速电机

　　做了十几年机械结构设计，经手的重载传动方案里，这类集成式齿轮减速电机的选型和建模，最考验对安装边界和负载工况的把控。先从实际应用场景说起，高空作业的货梯提升机构、厂区连续运转的重载输送带、仓储堆垛设备的行走驱动，还有矿山输送线的重载驱动段，都是这类大传动比减速电机的核心应用场景，这些工况有个共性：启动瞬间冲击负载大，连续运转时扭矩输出要求平稳，安装空间往往受设备整体布局限制，没法拆分电机和减速箱做分体装配。

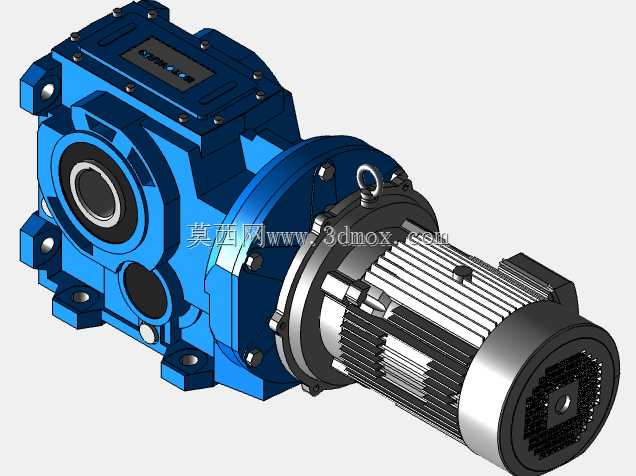

　　从功能特性上拆解，这套1/149传动比的组合，核心是把5.5KW异步电机的高转速低扭矩输出，通过多级齿轮啮合减速，转换成低转速大扭矩的动力输出，直连负载端省去了额外的联轴器、传动链轮等中间传动部件，既减少了传动链的功率损耗，也降低了中间部件故障带来的停机风险。齿轮箱部分采用的是斜齿轮结合锥齿轮的多级传动结构？不对，看箱体结构是平行轴加正交轴的组合？不对，实际建模时能看到，输入端和电机直连的是一级斜齿轮减速，中间经过两级平行轴斜齿轮传动，最终输出端是空心轴结构，这种空心轴输出的设计，能直接套装在负载的驱动轴上，不需要额外做轴对接的加工，安装时只要通过箱体上的扭力臂固定，就能抵消传动时的反扭矩，比实心轴输出的安装方式省了至少30%的轴向安装空间，这点在高空提升设备的紧凑机架设计里尤其重要，很多时候设备的机架宽度就是被驱动单元的轴向尺寸卡死的。

　　说到设计思路，这类集成式减速电机的建模，首先要处理的是电机和减速箱的对接基准，电机的法兰止口和减速箱输入端的止口必须做同轴度约束，建模时止口配合面要留0.02-0.05mm的间隙公差，实际装配时靠公差配合保证同轴度，避免运转时出现偏磨导致的轴承损坏。齿轮箱的箱体采用分体式铸造结构，上下箱体的合箱面要做密封槽建模，装配时加装密封胶条防止齿轮油渗漏，箱体上的吊环位置是建模时容易忽略的点，吊环的安装位置必须在整个减速电机的重心正上方，不然车间吊装时会出现倾斜，碰伤输出轴或者安装法兰。输出端的空心轴内孔要做键槽建模，键槽的位置要和箱体的安装基准面对齐，方便现场安装时对准负载轴的键位，避免强行敲击装配损坏轴承。

　　再讲外形尺寸和安装边界，这套减速电机的总长度是从电机后端的风罩到减速箱输出端面的距离，实际选型时要注意，电机尾部的风罩要预留至少100mm的散热空间，不能紧贴机架安装，不然电机散热不畅会导致绕组过热烧毁。减速箱的底部安装脚是可选配置？不对，图里的箱体侧面有安装法兰，底部也有安装脚，两种安装方式可以切换，建模时安装孔的位置要严格对应通用安装尺寸标准，输出空心轴的轴径、键槽宽度都要和常用的重载驱动轴尺寸匹配，比如对应直径60mm的驱动轴，键槽宽度18mm，深度7mm，这些尺寸都是行业通用标准，建模时不能随意更改，不然现场安装会出现装不上的问题。还有箱体上的油标、放油孔位置，建模时要放在方便操作的侧面，不能被安装机架挡住，不然后期换油、检查油位的时候根本没法操作。

　　实际做三维建模的时候，齿轮的参数要和传动比严格匹配，1/149的传动比分配到每一级齿轮上，要保证每一级齿轮的线速度在合理范围内，避免高速级齿轮线速度过高导致噪音过大，低速级齿轮齿面接触强度足够承受重载扭矩。轴承的选型也要对应每根轴的受力情况，输入端的轴承承受径向力为主，中间轴的轴承同时承受径向和轴向力，输出端的轴承要承受最大的径向负载和冲击负载，所以输出端用的是圆锥滚子轴承，建模时轴承的安装位要留好对应的公差，保证轴承外圈和箱体孔、内圈和轴的过盈量在合理范围。还有电机和减速箱连接的输入轴端，要做油封结构，防止齿轮箱里的润滑油窜到电机绕组里，油封的安装槽尺寸要和标准油封尺寸对应，密封唇口的方向要朝向齿轮箱一侧，才能起到密封作用。

　　很多新手建模的时候容易忽略接线盒的位置，这套电机的接线盒可以四个方向旋转调整，建模时要把接线盒的旋转自由度做出来，方便不同安装场景下调整接线方向，避免现场接线时线缆弯折角度过大。还有箱体上的透气塞，必须装在箱体的最高位置，不然齿轮运转时箱体内温度升高，内部压力变大，会把润滑油从密封件的位置挤出来，造成渗漏油的问题。从设备选型的角度说，这类减速电机选型时不能只看额定输出扭矩，还要核对工况系数，比如高空提升的工况，工况系数要取1.5以上，输送带如果是重载频繁启动的工况，工况系数要取1.8以上，不然实际使用时容易出现断齿、轴承烧毁的问题。建模的时候也要把这些工况对应的受力情况考虑进去，比如箱体的壁厚，在轴承安装位的位置要做加强筋，避免重载时箱体变形导致齿轮啮合不良。
