弧形多片式钢板弹簧悬架组件结构

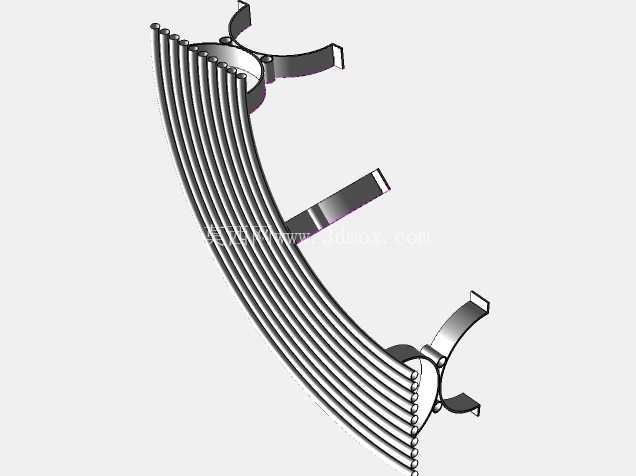

　　在商用车、非道路工程车辆的底盘悬架系统中，这类弧形多片式板簧组件是承担承重、缓冲与导向功能的核心弹性部件，区别于单片式变截面板簧，多片等截面堆叠的结构更适配重载工况下的载荷传递需求，在矿区运输车辆、中型载货汽车、农用拖拉机的后悬架布局中应用十分广泛。从结构设计逻辑来看，该组件采用不等长的合金弹簧钢片沿弧形曲率半径堆叠装配，每片钢板的曲率沿长度方向做渐变处理，装配后通过中心螺栓与端部的卡扣结构完成片间定位，避免车辆行驶过程中片间出现横向窜动；两端的卷耳与吊耳结构分别对应车架的固定铰接点与活动连接点，既可以传递垂直方向的载荷，也能在车轮跳动时适应悬架的摆角变化，同时承担纵向力与侧向力的传递作用，不需要额外设置独立的导向机构，能有效简化底盘的整体布局。

　　设计过程中需要重点考量片间的摩擦阻尼特性，多片板簧在受压变形时相邻钢片会产生相对滑动，干摩擦带来的阻尼能快速衰减路面传递的振动，但过大的摩擦阻力也会导致冲击载荷直接传递到车架，因此在实际结构优化时会在片间添加石墨润滑脂或者减摩垫片，平衡阻尼效果与平顺性表现。从安装边界来看，该板簧组件的弧形弦长、弧高参数直接决定了悬架的静挠度与动行程范围，设计时需要匹配车辆的额定轴荷，保证在满载工况下板簧的变形量处于材料的弹性极限范围内，避免出现永久塑性变形；两端吊耳的安装孔位同轴度需要控制在合理公差范围内，防止装配后出现附加应力导致钢片早期断裂，同时板簧的宽度方向尺寸需要匹配车架纵梁的安装间距，预留足够的侧向摆动空间，避免车辆转向时板簧与车架部件发生运动干涉。

　　在实际使用场景中，这类板簧组件的工作环境十分恶劣，除了承受垂直方向的交变载荷，还要承受车辆制动、加速时产生的纵向力矩，以及转弯时的侧向载荷，因此每片钢片的边缘都做了倒圆角处理，减少应力集中点，端部的卡扣结构采用弹性夹紧设计，既可以限制钢片的横向位移，又不会过度约束钢片变形时的长度方向伸缩，保证板簧的刚度特性符合设计预期。不同于空气悬架的复杂气路与控制系统，钢板弹簧的结构可靠性更高，维护成本更低，在重载商用车辆领域始终占据主流应用地位，建模过程中需要准确还原每片钢片的曲率变化、片间的接触间隙、端部连接结构的尺寸细节，才能为后续的有限元强度分析、悬架运动学仿真提供准确的模型基础；在进行装配验证时，还要模拟板簧从自由状态到满载压缩状态的变形过程，核对两端连接点的位移轨迹是否与车架、车桥的安装空间匹配，避免实际装车后出现运动卡滞、部件干涉的问题。

　　针对不同的载荷等级需求，可以通过调整钢片的数量、单片厚度、堆叠曲率来改变板簧的整体刚度，重载版本会增加钢片数量、提升单片材料厚度，轻载版本则可以适当减少片数，降低板簧自身重量，适配不同车型的轻量化设计需求。
