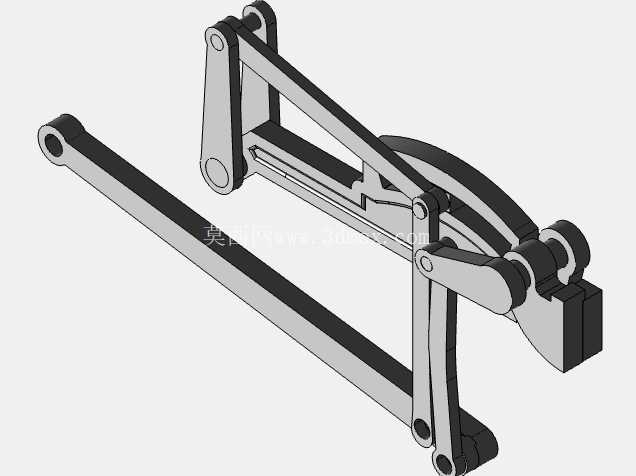

内燃机配气用连杆式气门驱动机构设计

这套连杆式气门驱动机构，主要面向中小功率往复式内燃机的配气系统场景，适配侧置凸轮轴的动力单元布局，解决传统挺柱式配气结构在高转速下传动刚度不足、侧向力偏大导致的导套异常磨损问题。从实际装机使用场景来看，这类结构常应用在通用小型汽油机、固定动力机组、老式农用机械动力头的配气端，负责将凸轮轴的旋转运动转化为气门的往复直线启闭动作，精准控制进气冲程的新鲜充量进入、排气冲程的燃烧废气排出，配气相位的控制精度直接影响动力单元的充气效率、燃烧稳定性与排放表现。

从功能特性上看，整套机构采用多连杆铰接的传动路径，相比传统的单挺柱直推结构，通过连杆的角度补偿抵消凸轮升程段的侧向分力，所有铰接位置均采用销轴配合衬套的转动副设计，传动过程中各杆件的受力以拉压载荷为主，避免了细长挺柱承受侧向弯矩带来的挠曲变形问题。机构的摇臂输出端预留了气门杆端的调节间隙结构，可通过调整螺钉预留冷态装配间隙，补偿热机状态下气门、阀座的热膨胀量，防止热态下气门关闭不严导致的缸压泄漏、功率下降问题。整套传动链的杆件均采用等强度设计思路，在铰接孔位置做了局部加厚补强，杆身部分通过截面优化去除非受力区域的冗余材料，在保证整体结构刚度的前提下控制运动件的往复质量，降低高转速下的惯性冲击载荷，减少凸轮型面的接触应力，延长配气机构的整体维护周期。

设计过程中首先围绕配气相位的运动学要求，确定各连杆的长度比、铰接点位置关系，通过运动学仿真验证凸轮全升程范围内，气门的升程曲线、速度曲线、加速度曲线无突变，避免传动过程中出现杆件脱离、冲击异响的问题。铰接点的销轴直径根据杆件的最大拉压力、衬套的许用比压确定，保证全工况下转动副的润滑状态稳定，避免边界摩擦导致的衬套快速磨损。安装边界方面，整套机构的固定铰接点设置在气缸盖的侧置安装凸台上，凸台的定位销孔与机体的定位基准保持统一的位置度公差，安装时无需额外调整传动链的初始位置，仅需调整气门端的间隙螺钉即可达到设计要求的冷态间隙值；机构的整体外轮廓在运动全行程内与气缸盖的罩壳内壁保留足够的安全间隙，避免运动过程中出现运动干涉，同时给润滑油路的布置预留足够空间，保证各铰接点在运转过程中能得到持续的飞溅润滑，降低转动副的磨损速率。

从结构细节来看，各连杆的铰接孔端面均设计有止推面，控制杆件的轴向窜动量在合理范围内，避免轴向窜动导致的传动偏差与异常磨损；与凸轮接触的从动件端采用圆弧面设计，与凸轮型面保持线接触状态，降低接触应力的同时保证传动过程中的接触位置稳定，不会出现偏磨问题。整套机构的传动比经过匹配设计，在凸轮升程段的传动效率保持在较高水平，减少传动过程中的能量损耗，同时保证气门的最大升程满足进气道的流量要求，避免因升程不足导致的充气效率下降，影响动力单元的输出功率。在实际装配过程中，各铰接销轴采用卡簧轴向定位，拆装维护时无需专用工具即可完成杆件的更换，降低后期运维的难度与成本。
