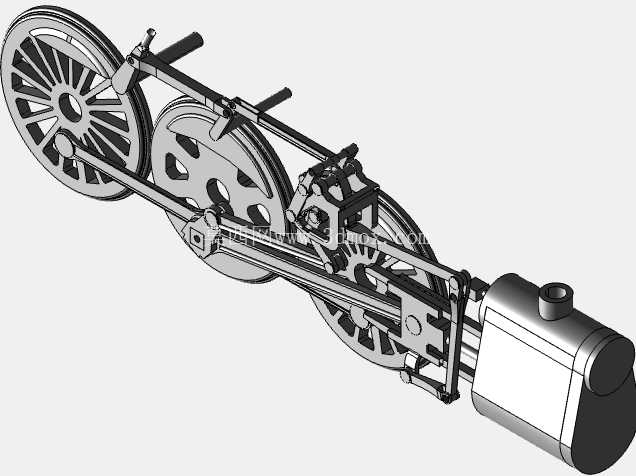

蒸汽机车贝克式阀门齿轮传动结构

这套传动结构是蒸汽机车走行部配气系统的核心联动组件，主要承担将气缸活塞的往复直线运动转化为轮周旋转扭矩，同时同步驱动阀门机构完成进排气配气正时的核心功能，在干线蒸汽机车、工矿小型蒸汽机车、复古观光蒸汽机车的走行系统中均有同类结构应用。从实际运行逻辑来看，该结构通过多组连杆、偏心轮、摇臂与动轮、阀杆的刚性连接，实现活塞往复行程与动轮转角、阀门开闭时机的精准匹配，无需额外电控或液压辅助元件，完全依靠机械结构的几何约束完成正时匹配，可在高负荷、多粉尘、温差大的户外运行环境下长期稳定工作，适配蒸汽机车低速大扭矩的输出特性。设计层面上，整套结构的运动副均采用铰接式连接，所有铰接点预留了适配运行磨耗的调整余量，偏心轮的偏心距经过反复校核，可保证阀门的进排气开度与活塞运行位置精准对应，避免出现配气滞后、进排气短路导致的蒸汽利用率下降问题；轮组侧的连杆采用等强度设计，在保证传动刚度的前提下尽可能降低往复运动件的质量，减少高速运行时的往复惯性力冲击，降低动轮的轮轨磨耗与车架振动。从安装边界来看，整套传动组件沿机车车架纵向布置，横向安装边界不超出动轮轮缘的外侧轮廓，避免与轨道旁的线路设备发生干涉；纵向安装尺寸匹配动轮的固定轴距，连杆的铰接点位置与动轮曲拐销的偏心位置完全对应，安装时可通过调整偏心轮的周向角度完成配气正时的微调，无需对整体结构进行拆解。结构细节上，阀门侧的齿轮摇臂组件采用杠杆式传动比设计，可将偏心轮的小幅摆动转化为阀杆的精准直线行程，保证汽阀在开启、关闭位置的停留时间符合蒸汽膨胀做功的时序要求；所有铰接位置均设计有润滑油路接口，可在运行过程中通过机车集中润滑系统持续供油，减少铰接销的磨耗，延长组件的检修周期。动轮与传动连杆的连接位置采用锥面配合的曲拐销结构，可传递大扭矩的同时避免运行中出现松脱，连杆端部的轴瓦采用剖分式设计，磨耗后可通过调整垫片快速恢复配合间隙，无需整体更换连杆组件。整套结构的运动仿真过程中，需要重点校核不同动轮转角下的阀杆行程、活塞位置与汽阀开度的对应关系，避免出现死点位置卡滞、配气相位偏差超过允许范围的问题；同时需要验算连杆在最大蒸汽推力下的弯曲强度与铰接点的接触应力，保证在机车满负荷爬坡时传动结构不会出现塑性变形或断裂失效。对于观光类小型蒸汽机车的改装设计而言，这套结构可在保留原有配气逻辑的基础上，适当缩小零部件尺寸、降低单件重量，适配小轴距的小型车架安装需求，同时可通过调整偏心轮的偏心距，适配不同气缸行程的小型蒸汽锅炉输出特性，保证蒸汽做功效率维持在合理区间。
