吊舱式船舶全向推进装置结构设计

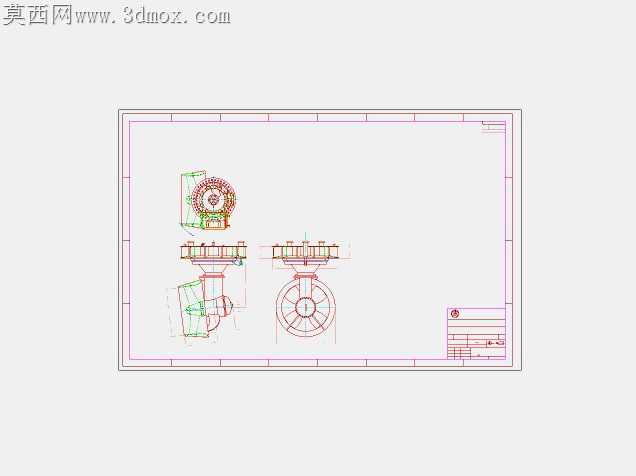

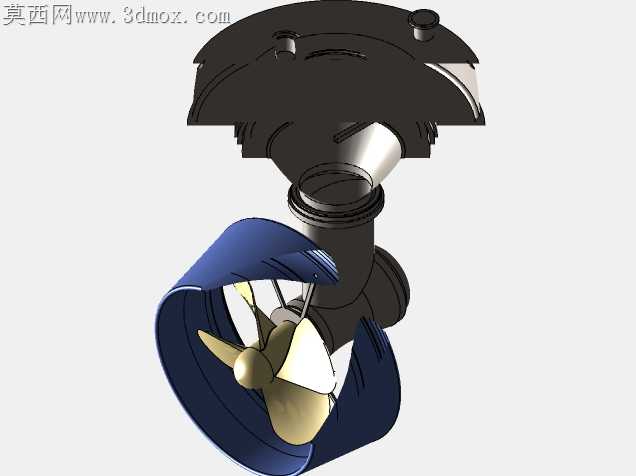

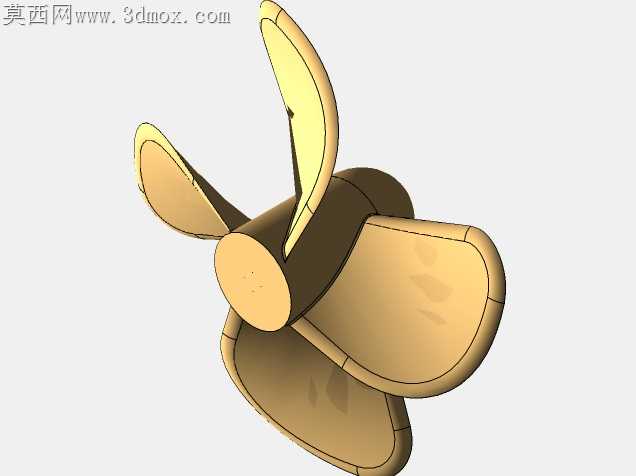

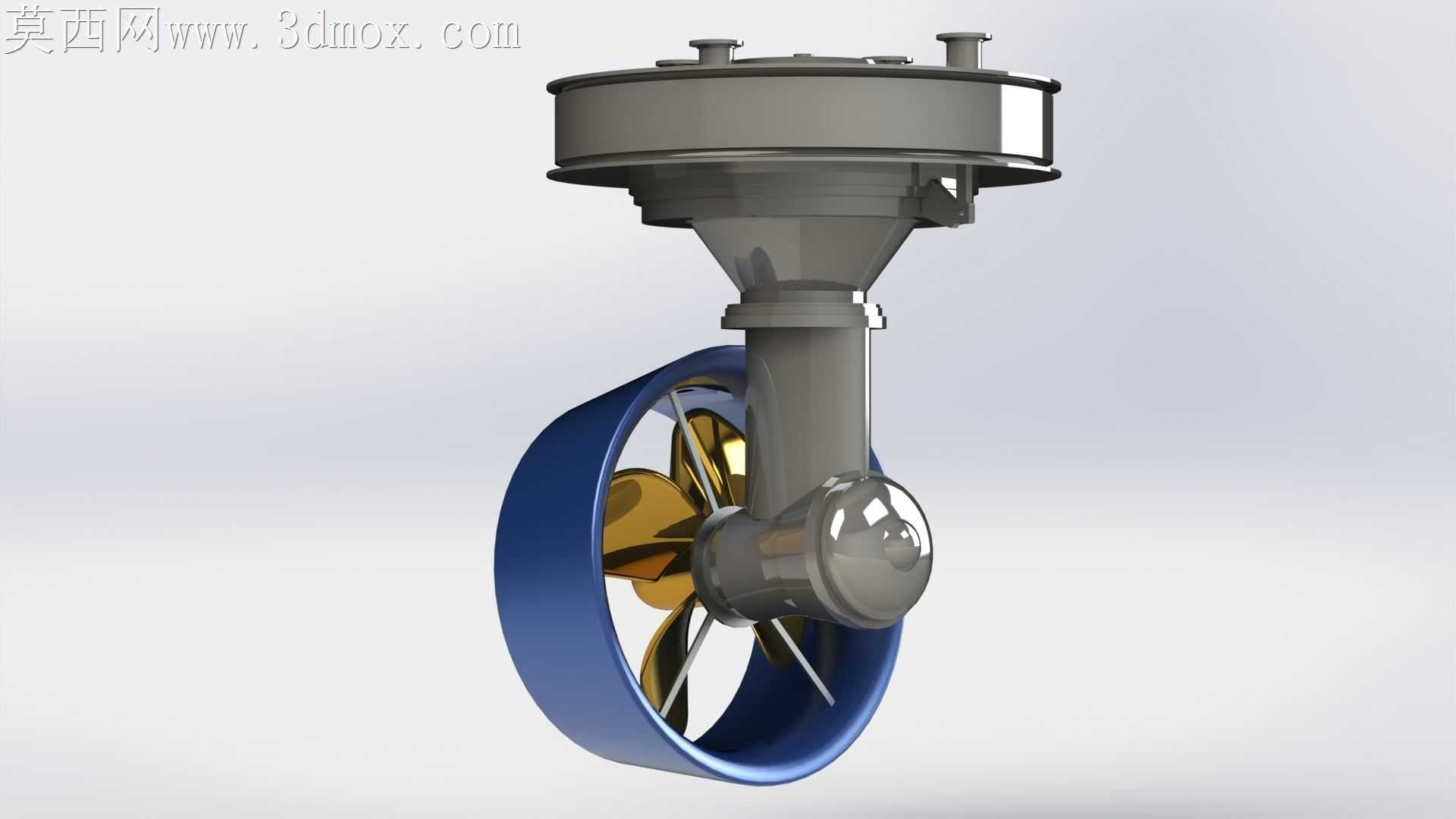

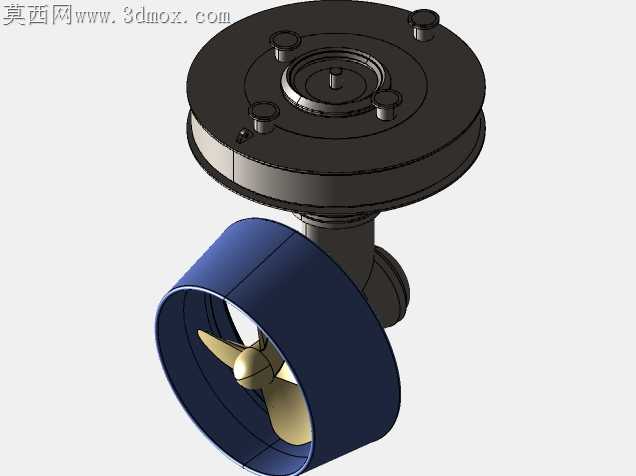

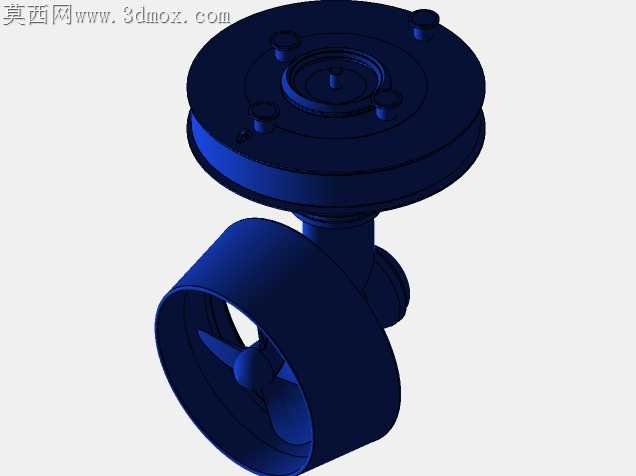

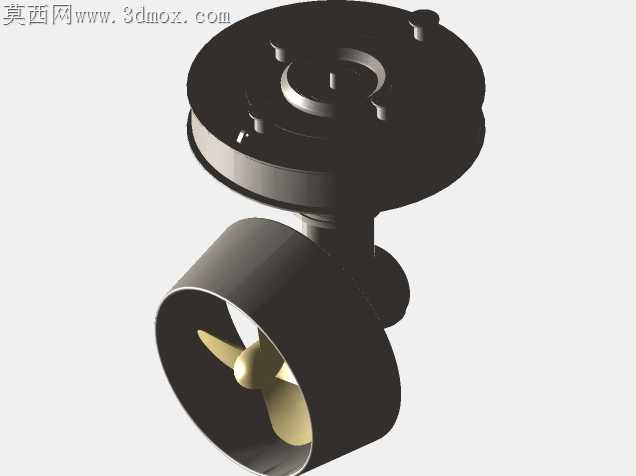

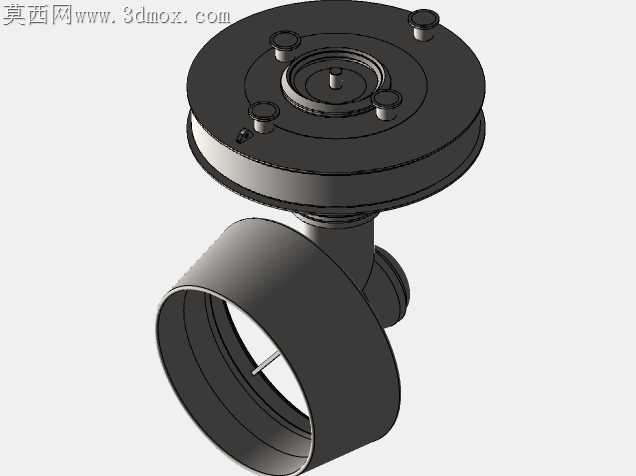

船舶吊舱推进装置长期面临轴系密封渗漏、转向卡滞、导管桨叶流场干涉的加工与装配痛点，这套全向推进结构在曲面设计阶段就针对性规避了常规方案的诸多缺陷。导管内壁的导流曲面没有采用常规等厚圆弧扫掠成型，而是顺着桨叶叶梢的涡流轨迹做了0.8度的微变倾角处理，曲面过渡处的G2连续曲率偏差控制在0.02mm以内，既避免了叶梢与导管内壁的装配刮擦风险，也能减少航行时的涡流空泡剥蚀，延长桨叶使用寿命。上部安装基座的法兰端面没有做整面平面加工，而是在密封槽外侧预留了0.15mm的卸荷环带，当基座与船体底舱法兰锁紧时，多余的密封胶会被挤入环带内，不会渗入轴承安装位造成润滑脂污染，也能避免螺栓预紧力不均导致的法兰面翘曲，解决了传统吊舱安装时密封面压合不严的渗漏隐患。转向立柱的内部走线腔做了圆弧过渡的曲面导角，没有遗留直角棱边，动力线缆与信号线缆穿过腔体时不会被棱边割破绝缘层，立柱与上部回转支承的配合面采用了H7/k6的过渡公差，既保证转向时的同轴度，不会出现回转卡顿，也方便车间装配时的冷压装入，不需要额外做修配打磨。桨叶根部与桨毂的连接曲面做了渐变加厚处理，从叶根到叶梢的厚度递减曲线匹配了不同半径处的水流载荷分布，不会出现根部应力集中导致的疲劳断裂，桨毂前端的导流帽曲面没有采用标准半球造型，而是顺着桨毂的锥度做了拉长的椭球过渡，能打散迎面来流的紊乱涡团，降低航行阻力。上部驱动舱的散热筋曲面顺着舱体的圆周方向做了螺旋倾角排布，不是常规的竖直直筋，船舶航行时的迎面气流会顺着螺旋筋形成旋流，带走舱内电机运转产生的热量，不需要额外加装散热风扇就能满足持续运转的散热需求。导管外侧的安装耳座与导管本体的衔接处做了大圆角曲面过渡，没有应力集中的尖角，焊接加工时不会出现焊后裂纹，耳座上的安装孔位做了0.5mm的偏心余量补偿，抵消焊接变形带来的孔位偏移，装配时不需要重新铰孔就能直接穿入固定螺栓。整套结构的曲面设计完全围绕实际航行工况与加工装配的落地需求调整，没有冗余的装饰性曲面，每一处曲面曲率变化都对应着实际使用中的性能提升或装配难点解决，不管是用于船舶推进系统的方案验证，还是作为职业院校船舶动力相关课程的实训案例，都能直观呈现吊舱推进装置的曲面设计逻辑与工程取舍思路，帮学习者跳出纯外观建模的误区，建立面向加工与工况的结构设计思维。
