倾斜式V带散料输送设备结构设计

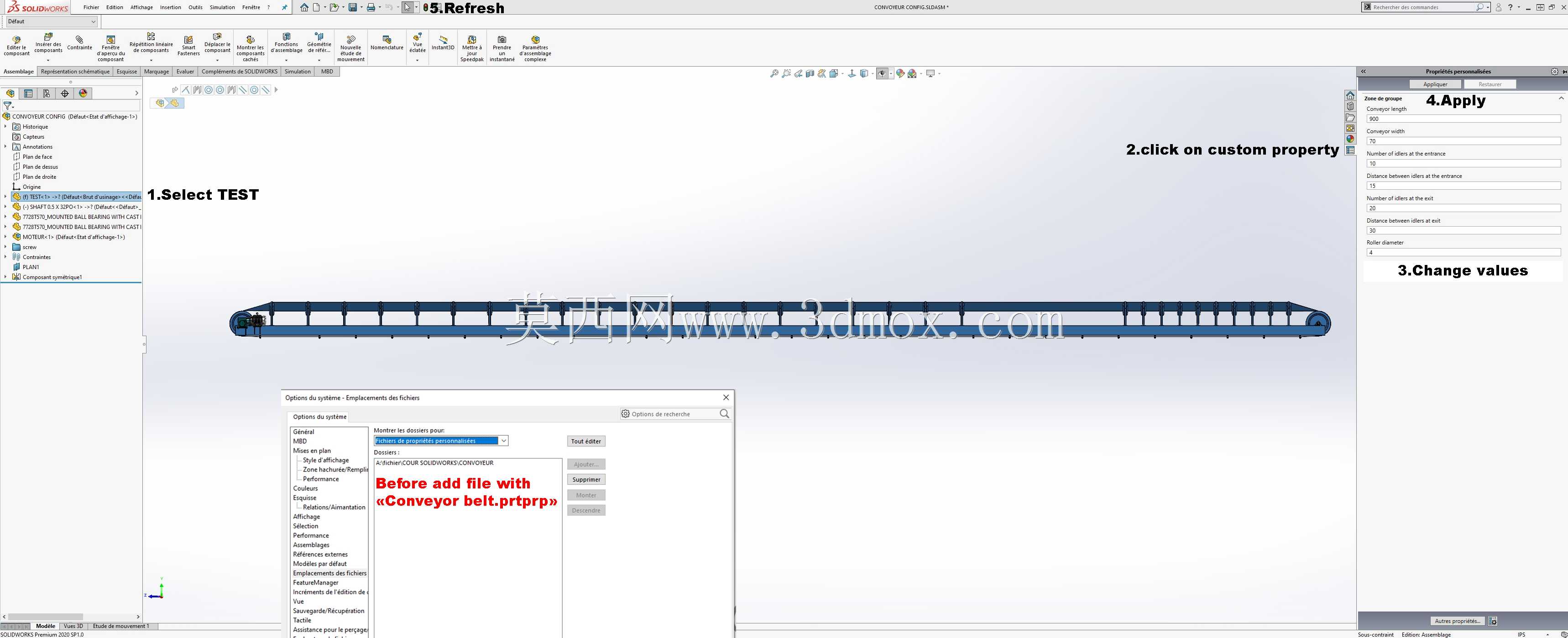

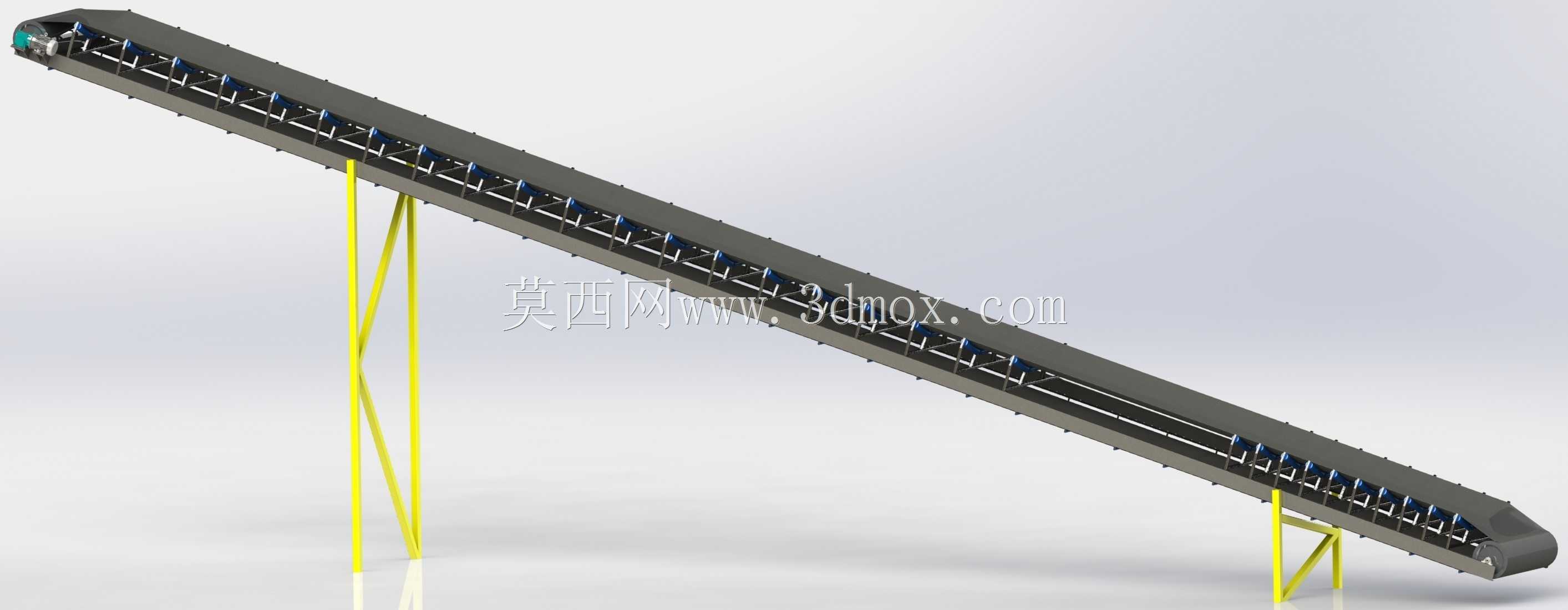

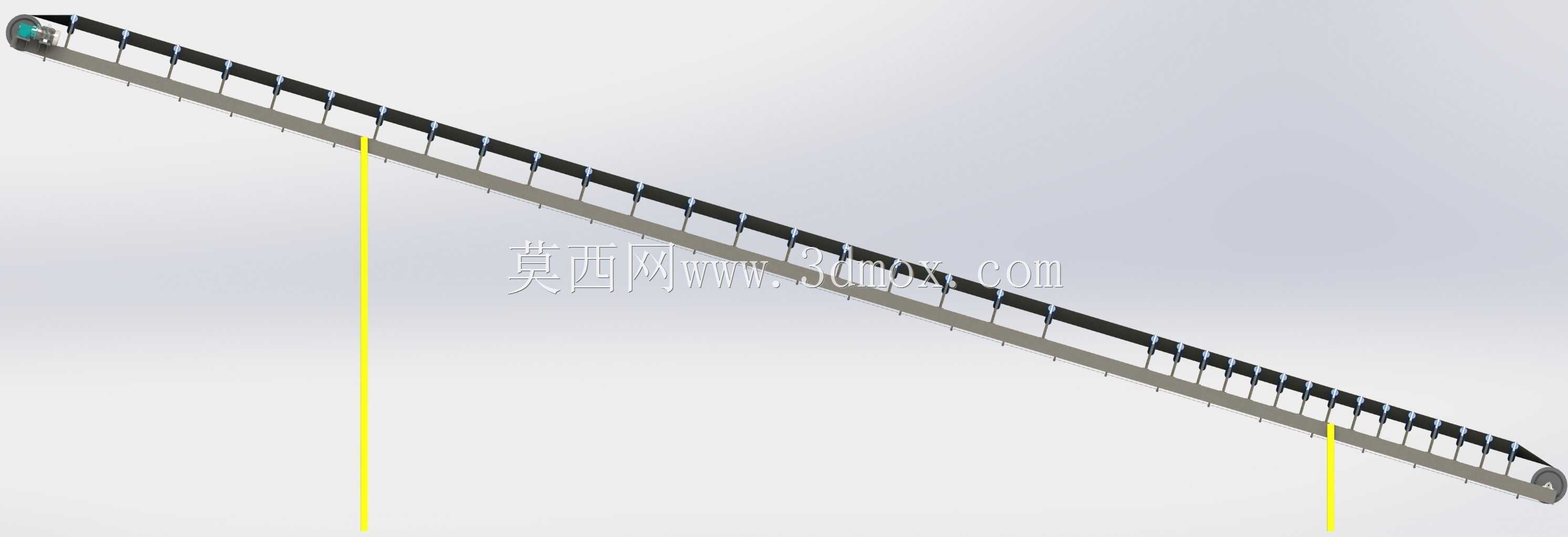

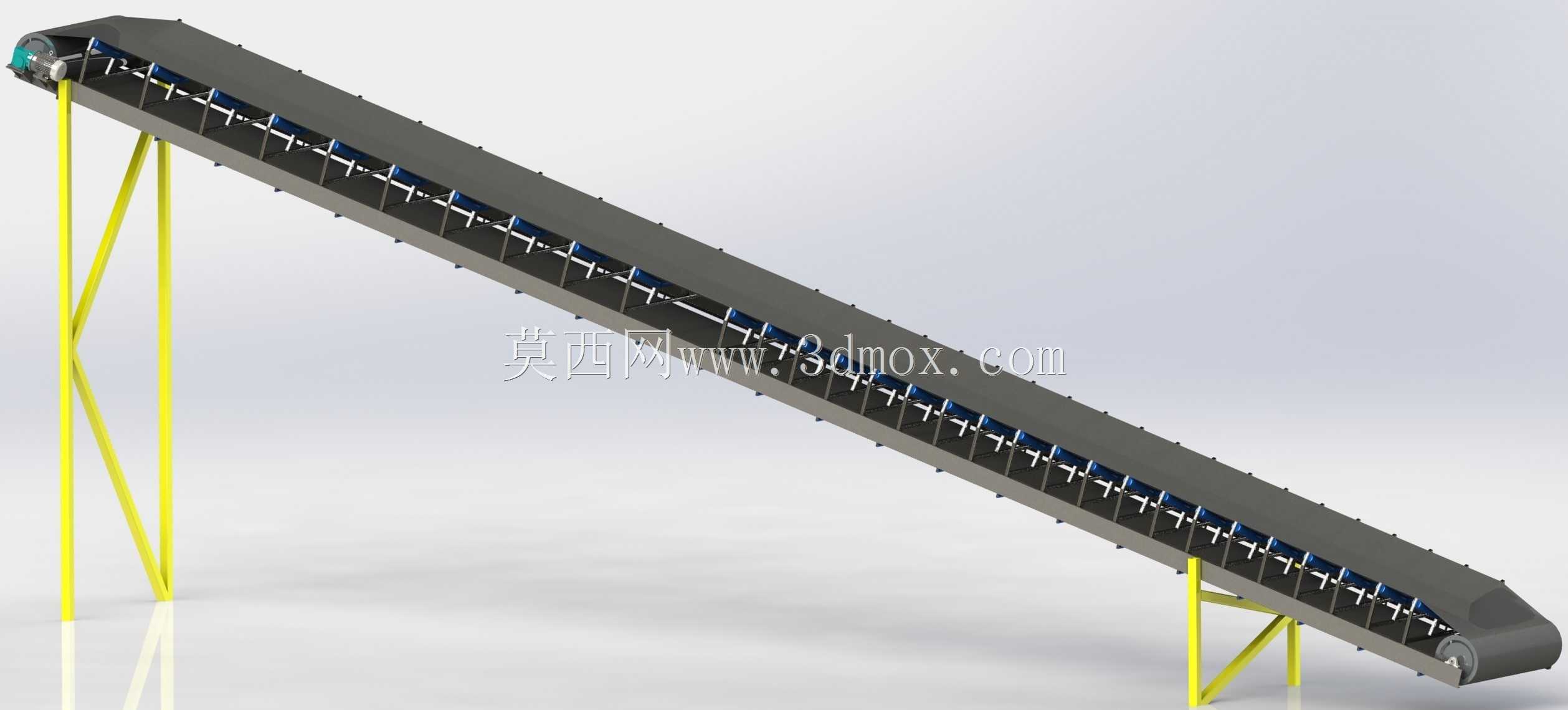

散料长距离倾斜输送场景里，最容易出现的问题就是皮带跑偏、托辊受力不均导致的局部磨损过快，以及重载启停时机架支腿的形变偏移。这款V带式输送结构在设计时，特意将机身分成两段差异化托辊排布区间，入口段托辊间距收窄，承接落料冲击时能分散物料砸向皮带的瞬时载荷，避免皮带局部被砸出凹陷后长期运行出现纵向撕裂；出口段托辊间距适当放宽，在保证皮带不下垂剐蹭机架的前提下，减少不必要的托辊装配量，降低后期运维的备件更换成本。黄色支腿采用交叉斜撑结构，没有用常见的直腿加横撑方案，斜撑角度刚好贴合倾斜机身的受力方向，把皮带和物料的垂直重力分解成沿支腿轴向的压力，避免支腿长期受侧向弯矩出现焊缝开裂。机身侧边的V带导向槽做了内嵌式处理，没有突出机架外表面，既避免运行过程中剐蹭周边现场设施，也能减少粉尘堆积在导向槽缝隙里造成的皮带卡滞。托辊两端的轴承座预留了0.2mm的轴向窜动间隙，不会因为热胀冷缩出现托辊抱死的情况，同时每个托辊的安装座都做了腰型孔设计，现场安装时可以根据皮带实际张紧度微调托辊角度，不用重新打孔就能纠正轻微的皮带跑偏。皮带框架的连接位全部采用可拆卸螺栓固定，没有焊接死的结构，运输时可以拆成几段进场，狭窄车间内也能完成转运组装，不用预留大型设备进场通道。针对不同粒径的散料输送需求，托辊的槽角可以通过更换安装座垫片快速调整，不用更换整套托辊组就能适配不同物料的堆积角，减少物料在输送过程中的撒漏。支腿底部的安装板做了加长设计，和地面预埋钢板焊接时能有足够的焊缝长度，重载运行时不会出现支腿移位的情况，哪怕是输送矿石、砂石这类高密度散料，整体结构的稳定性也能满足长期连续运行的要求。
