天篷弧形压铸件配套压铸模具结构

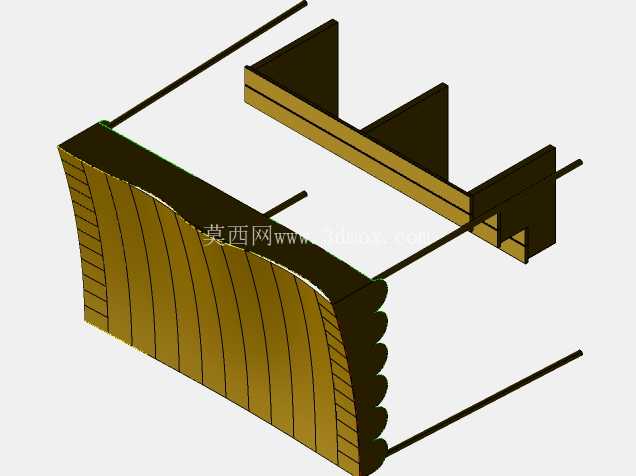

　　这套压铸成型结构针对天篷类弧形装饰构件的批量生产需求设计，核心成型区域对应带波浪封边的弧形曲面主体，配套的侧向支撑筋成型结构与主体曲面一次成型，避免后续拼接带来的强度不足与装配误差问题。从实际生产场景来看，这类构件多用于户外遮阳天篷的边缘封边与支撑衔接部位，长期暴露在户外环境下，要求成型件具备足够的结构刚度与尺寸一致性，曲面弧度需要和天篷主体的弧形骨架完全贴合，封边的波浪造型既要满足装饰性需求，也要起到分散风阻、避免应力集中的作用。

　　设计过程中首先确定了主体曲面的拔模方向，顺着弧形面的法向设置主拔模斜度，避免成型后开模拉伤工件表面；侧面的三道竖向加强筋采用侧向抽芯结构成型，筋板的厚度从根部到端部做了均匀的梯度减薄，既保证筋板和主体连接位置的强度，也避免压铸过程中厚薄差异过大产生缩孔、冷隔缺陷。主体弧形面的内侧做了等距的竖向加强棱，这些加强棱沿着曲面的弧度均匀排布，一方面可以提升整个构件的抗弯折能力，在承受风压或者外力碰撞时不会出现大面积变形，另一方面也能在压铸充型过程中起到导流作用，让金属液顺着加强棱的流向快速填充整个模腔，减少充型末端的冷料缺陷。

　　安装边界的设计上，构件两端延伸出的平直段是和天篷骨架连接的安装位，平直段的平面度控制在成型公差范围内，上面预留的安装孔位在模具上采用镶针成型，镶针做了可拆卸设计，方便后续根据不同安装需求调整孔位位置，也能在镶针磨损后快速更换，减少模具维护的停机时间。波浪形封边的位置是整个成型的难点，每个波浪的圆弧过渡都做了圆角处理，避免尖角位置在压铸时产生应力集中导致模具开裂，同时封边的厚度和主体曲面保持均匀过渡，防止出现壁厚差过大导致的成型后工件变形。侧向的抽芯行程经过精确计算，刚好能脱出三道竖向筋板的倒扣位置，抽芯机构采用斜导柱驱动，合模时的锁紧块能承受压铸时的金属液压力，避免抽芯滑块后退导致工件尺寸超差。

　　模腔的排气槽设置在波浪封边的末端以及加强筋的交汇位置，这些位置是金属液最后填充的区域，足够的排气槽能快速排出模腔内的空气，避免工件产生气孔缺陷，提升成型件的致密性，满足户外使用的强度要求。整个模具的浇注系统设置在构件的平直段端部，金属液从浇注口进入后顺着弧形面的切线方向填充，避免直接冲击曲面成型面导致模面磨损，同时也能减少金属液的紊流，降低氧化夹渣的概率。冷却水道的排布顺着主体曲面的轮廓布置，距离模腔表面的距离保持一致，保证整个成型区域冷却均匀，减少工件因冷却不均产生的翘曲变形，让成型后的弧形面弧度稳定，不需要后续大量的校形工序就能直接装配使用。
