层叠式带中心孔回转类压铸构件

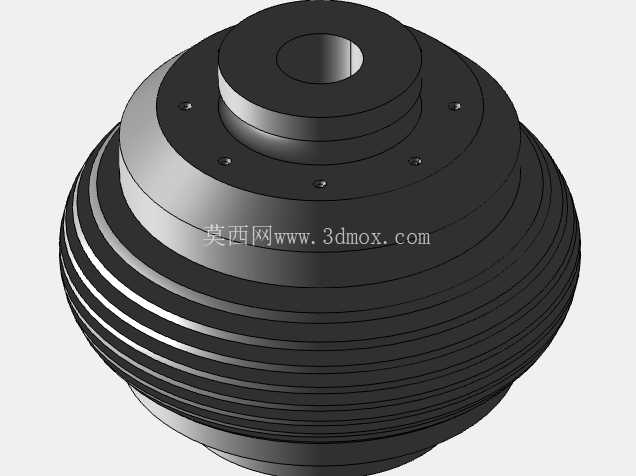

该回转类压铸件在结构设计上采用多层同心环带堆叠的外形方案，主体为近似球形的回转基体，顶部延伸出同轴的阶梯式凸台结构，凸台中心开设贯通式圆孔，作为核心的安装定位基准。从实际应用场景来看，这类构件常作为流体通路中的阻尼调节元件、或是传动系统中的惯性配重部件使用，在液压阀组、小型动力传动单元中都能见到同结构类型零件的身影，依靠多层环带的外轮廓结构，既可以在流体通过时形成逐级缓冲的流道，也能在回转运动过程中通过均匀分布的质量块提升动平衡稳定性。

设计过程中优先考虑了压铸工艺的成型可行性，所有环带的过渡位置均采用均匀圆角处理，避免压铸充型时出现尖角冷隔缺陷，顶部凸台与球形基体的衔接位置做了加厚处理，对应压铸模具的进料口设置区域，能够保证金属液充型时平稳填充整个型腔，减少卷气、缩孔等内部缺陷的产生概率。顶部凸台上均匀分布的四个小孔为安装固定孔，孔位与中心基准孔的位置度公差控制在0.05mm以内，保证装配时能够与对接端的定位销精准配合，不会出现安装偏斜的问题。

从安装边界来看，构件最大外圆为球形基体的赤道位置直径，安装时需要预留的径向空间略大于该直径尺寸，轴向安装尺寸从构件底部端面到顶部凸台的上端面，中心孔的孔径与对接轴的配合采用间隙配合公差，既保证装配时能够顺利套入，也不会因为间隙过大出现运转时的径向窜动。多层环带的槽宽尺寸经过反复校核，当作为流体阻尼元件使用时，槽宽与流道的通流截面匹配，能够按照设计要求形成对应的压力损失，实现流体压力的逐级调节；当作为惯性配重使用时，每层环带的质量均匀分布在回转中心的外围，能够在较小的整体体积下获得足够的转动惯量，减少动力输出端的转速波动。

结构细节上，所有环带的侧壁均设计了微小的拔模斜度，适配压铸生产时的脱模需求，避免开模时拉伤零件表面。顶部凸台的阶梯结构分为两级，第一级阶梯的直径大于中心孔直径，作为装配时的轴向定位面，与对接部件的端面贴合后能够保证轴向安装尺寸的一致性，第二级阶梯直径更小，可伸入对接部件的沉孔内，形成径向的辅助定位。构件整体壁厚设计尽量保持均匀，最厚的基体位置与最薄的环带侧壁位置壁厚差控制在2:1以内，避免压铸冷却过程中因为冷却速率不一致产生变形翘曲，保证成品的形位公差满足装配要求。

在实际选型适配过程中，这类构件需要根据使用场景确认对应的材质，作为阻尼元件使用时多采用耐磨铝合金材质，表面做硬质氧化处理提升环带表面的抗冲蚀能力；作为配重元件使用时可采用密度更高的锌合金材质，在相同体积下获得更大的重量，提升惯性调节效果。安装时四个固定孔采用螺钉锁紧，锁紧力矩需要按照对应螺钉的规格控制，避免力矩过大导致凸台位置出现开裂，同时需要保证四个螺钉的锁紧力矩均匀，避免安装后构件出现倾斜，影响回转过程中的动平衡性能。
