建筑外墙用盒式金属面板结构设计

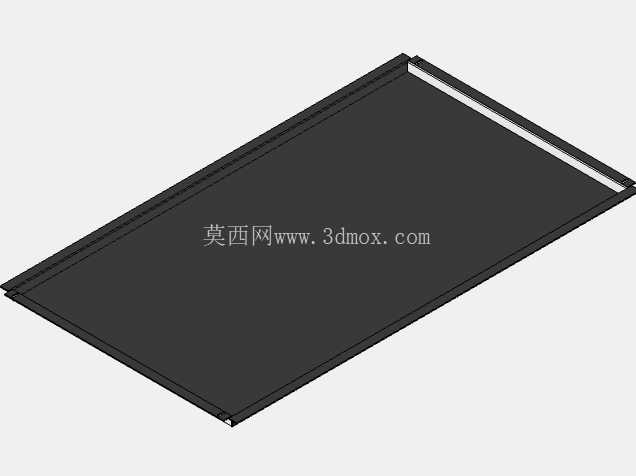

在建筑围护结构的三维建模工作中，盒式面板这类构件的设计往往需要兼顾安装适配性、外观平整度与长期使用的结构稳定性，很多刚接触幕墙构件设计的工程师容易忽略现场安装的边界公差，最后导致加工出来的板材到现场无法顺利卡装。这款厚度2mm、幅面尺寸500mm×900mm的盒式面板，主要面向低层到高层的民用与工业建筑外墙场景，不管是新建项目的外墙铺装，还是老旧建筑的外立面翻新改造都能适配，既可以做水平方向的吊顶、檐口铺装，也能完成垂直方向的墙面整铺，不会因为安装方向的变化出现结构受力不足的问题。

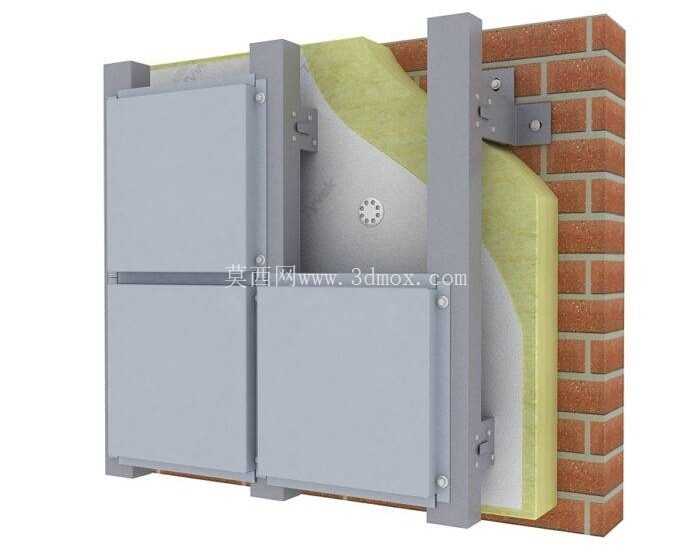

从结构设计思路来看，这款面板没有采用传统的外露固定件方案，而是在板体边缘做了弯折成型的高顶帽结构，安装时配套的隐形夹子可以直接卡在这个帽型结构上，配合专用的弯曲磁带来完成板与板之间的衔接固定，全程不需要在面板外露面打钉或者打胶，安装完成后整个外立面看不到固定点，能实现完全平整的现代建筑外观效果。很多传统外墙板安装后会因为固定件外露出现锈蚀流痕，或者胶缝老化开裂漏水的问题，这种隐形固定的结构刚好能规避这些长期使用的隐患。

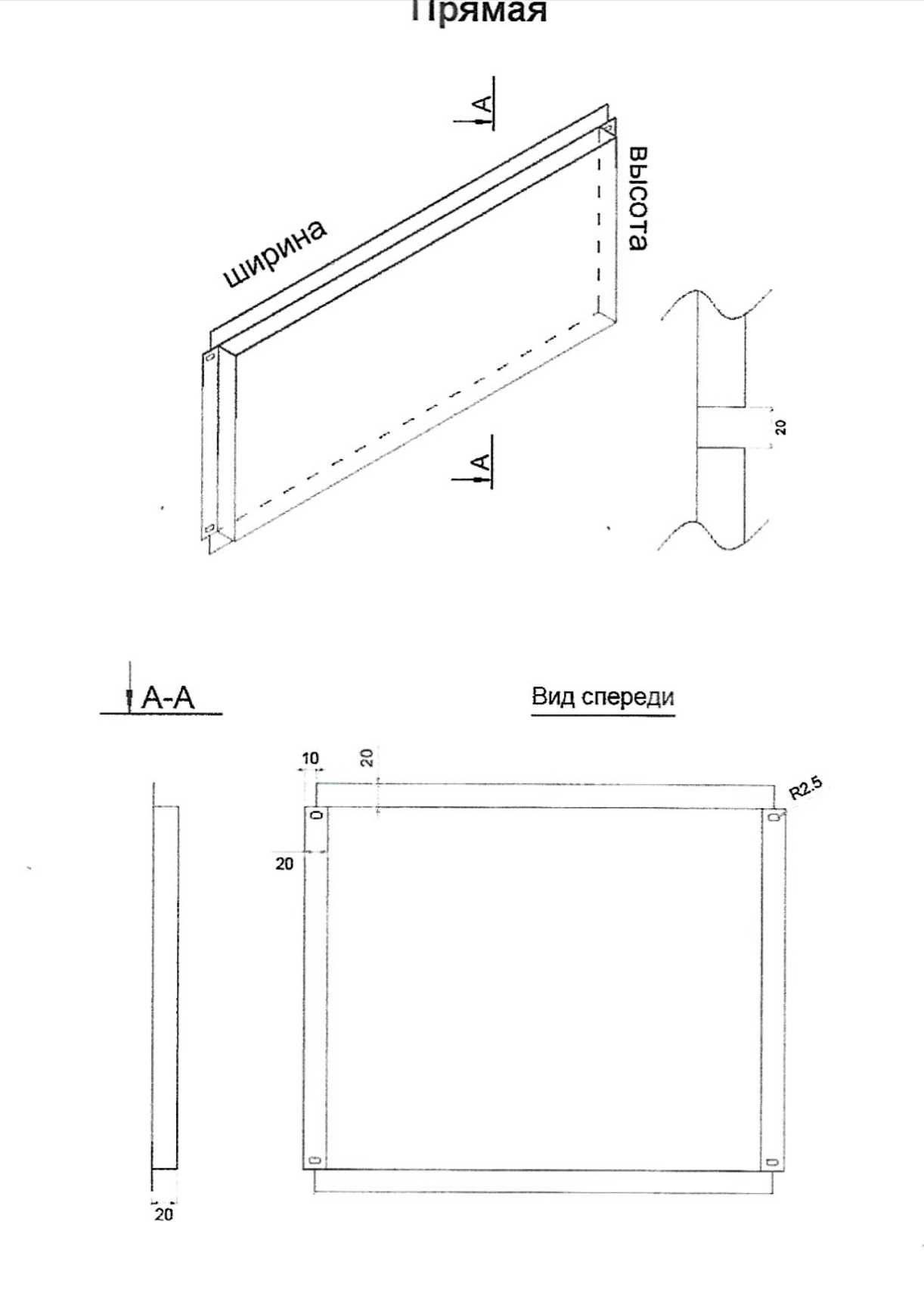

建模过程中需要特别注意边缘弯折段的尺寸公差，因为整个板的安装完全依靠边缘的卡接结构配合，弯折角度如果偏差超过1度，现场安装时就会出现板缝不均或者卡接过紧无法推入的问题。2mm的板材厚度选择也是经过受力核算的，500mm×900mm的幅面下，这个厚度既能保证板体自身的抗风载能力，面对高层区域的强风不会出现板面凹陷变形，又不会因为板材过厚增加不必要的材料成本，同时弯折成型的难度也更低，常规的钣金折弯设备就能完成加工，不需要定制特殊的成型模具。

实际应用中，这种盒式面板属于金属板材复合的包层替代方案，相比传统的石材幕墙或者纯混凝土外墙，它的自重更轻，对建筑主体的荷载要求更低，安装效率也能提升40%以上。当项目遇到需要超出常规面板长度或者宽度的铺装需求时，只需要在这个基础盒式结构的基础上调整幅面参数，配套调整内部的加强筋布局就能实现，不需要重新设计整套的卡接固定结构，通用性很强。

建模时还要考虑安装边界的预留间隙，板与板之间的拼接缝隙要控制在合理范围，既要给温度变化带来的热胀冷缩留出余量，避免夏季高温时板材膨胀起拱，又不能让缝隙过大影响外观的整体性，同时还要兼顾背面通风层的空气流通，避免长期使用时面板背面出现结露腐蚀的问题。整个板体的盒型结构本身就形成了一个自带刚度的腔体，不需要额外在背面加装大量的加强龙骨就能满足平整度要求，运输过程中也不容易出现边角磕碰变形的问题，相比平板式的外墙板材，成品率和运输损耗率都有明显优势。

很多设计人员在做这类构件建模时，容易只关注面板的正面外观，忽略背面卡接结构的尺寸匹配，实际上隐形夹子的卡槽尺寸、高顶帽结构的凸起高度、磁带安装的预留槽位，这些细节才是决定现场安装是否顺畅的核心。比如高顶帽的凸起高度如果设计过高，会导致板与背面龙骨之间的间隙过大，安装后板面容易出现晃动；如果高度过低，夹子的卡接量不足，遇到大风天气可能出现板材脱落的安全隐患。2mm的板材厚度在弯折位置的R角也要做合理设置，R角过小容易导致弯折位置出现应力开裂，R角过大又会影响拼接位置的缝隙贴合度，这些细节都需要在建模阶段结合实际钣金加工的工艺要求做参数调整，不能只追求外观效果忽略工艺可行性。

从使用场景的适配性来说，这种盒式面板的平整外观很适合现代风格的公建项目、产业园建筑外立面，不管是整面铺装还是和玻璃幕墙做搭配拼接，都能保持立面的整洁感，同时金属材质的耐久度也能满足建筑50年使用周期的维护要求，后期如果出现单块板损坏，只需要拆下对应位置的固定夹就能单独更换，不需要大面积破坏周边的板材，维护成本比传统外墙方案低很多。
