太阳能电池板维护用楼梯扶手框架套件

这套扶手框架结构，核心服务于分布式光伏电站、屋顶集中式太阳能阵列的日常运维作业场景，解决运维人员登高检修时的临边防护与稳定支撑需求。在实际光伏场站运维过程中，电池板组件多布置于倾斜屋面、高架支架平台之上，运维人员携带清洁工具、检测设备抵达作业面时，需要稳定的登高通道与临边防护结构，避免踏空、坠落风险，这套框架正是匹配这类登高梯道的配套防护承载结构。

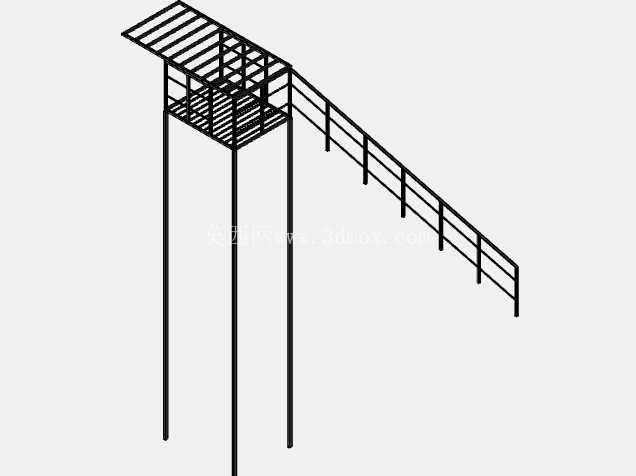

从功能特性来看，整套结构分为平台支撑段与梯道防护段两个核心部分，平台段采用四根等长竖向方管作为主支撑，顶部焊接格栅式踩踏平台，平台边缘设置全围护栏杆，预留与屋面检修通道对接的开口；梯道段采用倾斜布置的双主梁结构，沿主梁等距焊接竖向栏杆立杆，立杆之间设置横向扶手横杆，形成连续的防护面，人员上下梯道时可全程抓握扶手，保持身体重心稳定。格栅式平台面板采用镂空设计，不会积存雨水、灰尘与积雪，在户外露天环境下能长期保持踩踏面的摩擦力，减少湿滑风险，同时镂空结构能降低风阻，在沿海、高海拔多风区域降低结构承受的风载荷，提升整体抗倾覆能力。

设计过程中优先考虑了现场安装的适配性，所有杆件均采用标准规格型材制作，支撑立柱底部预留法兰安装孔，可直接通过膨胀螺栓与混凝土基座、屋面钢结构预埋件固定，无需现场二次裁切焊接；梯道段与平台段采用螺栓拼接的连接方式，运输过程中可拆分打包，降低物流体积，现场仅需使用常规扭力扳手即可完成组装，无需专业焊接设备，适配光伏场站分散、现场施工条件有限的作业环境。结构的受力计算充分考虑了运维作业的动载荷，单段扶手可承受不小于1kN的水平侧向推力，满足高空作业临边防护的载荷要求，竖向支撑立柱可承载不少于3名运维人员同时在平台作业的总重量，搭配工具负重也不会出现结构形变。

安装边界方面，整套结构的梯道倾斜角度控制在45度以内，符合工业梯道的人体工程学要求，梯步间距统一为250mm，匹配成年人常规步幅，上下行走时不会出现步幅过大导致的疲劳；平台段的净作业宽度预留800mm，足够人员侧身携带工具包通行，护栏高度设置为1100mm，刚好达到成年人员腰部以上位置，抓握时无需过度弯腰或抬臂，长时间扶靠也不会产生不适感。结构整体外轮廓无突出尖锐棱角，所有杆件端部均做封头处理，避免作业过程中剐蹭衣物、划伤皮肤，适配户外长期运维的使用需求。在实际应用中，这套框架不仅可用于太阳能电池板维护场景，也可适配小型设备检修平台、屋面通风设备检修通道等同类登高防护需求，杆件表面可根据使用环境做热镀锌或喷塑处理，提升防腐蚀能力，延长户外使用寿命。
