等离子切割设备配套斜角防护栅栏结构

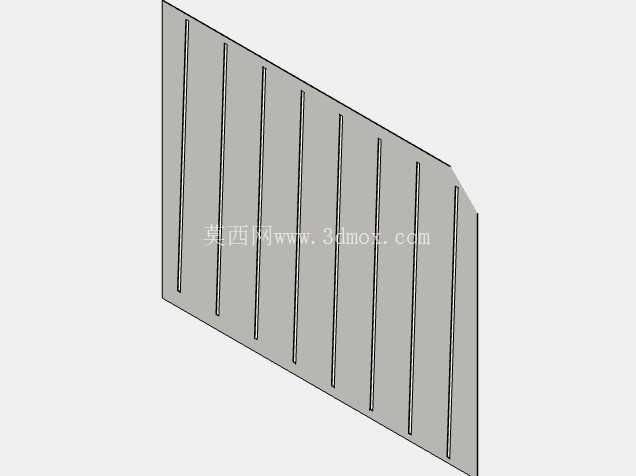

　　做等离子切割工位防护改造的时候，最先要考虑的就是弧光、飞溅碎屑的阻隔边界，这套栅栏结构就是针对切割工位侧边防护需求设计的，不是普通的厂区围栏，是直接适配等离子设备作业区的近距离隔挡构件。从结构上看，整体采用薄钣金折弯成型，板面做等距平行的竖向加强筋压型，不是光面平板——光面薄板在车间长期受温度变化、设备振动影响容易出现波浪变形，压出的竖向筋条刚好能在不增加板材厚度的前提下提升整体抗弯刚度，实际测试下来，1.5mm厚的冷轧板压筋后，平面度抗变形能力相当于2.5mm厚的光面板，能有效控制材料成本。

　　栅栏的一端做斜切收边，这个细节不是造型需求，是适配等离子切割主机的移动轨道侧边安装空间：切割头横向移动到工位端点时，侧边的拖链、线缆支架会有突出的安装位，斜角设计刚好能避开这些突出结构，不用在现场安装时二次切割修改，减少现场施工的工作量。安装边界上，栅栏的底部预留了平齐的安装边，上面可以按需打沉头孔，配合螺栓固定在工位的型材机架或者地面预埋的安装条上，竖向的高度刚好覆盖等离子切割时弧光散射的主要区间——站在工位侧边操作的人员，视线高度范围内的弧光会被完全阻隔，同时竖向筋条之间的板面是连续封闭的，能挡住切割时飞溅的高温熔渣，避免熔渣溅到工位外的线缆、气管上造成老化破损。

　　和普通网状防护栏比，这种整板压筋的栅栏没有网格缝隙，不会有细碎的熔渣从缝隙飞出，同时整板的结构更容易清理，日常维护时用车间压缩空气吹掉表面积攒的切割粉尘就行，不会像网格结构那样在缝隙里卡积焊渣、粉尘，清理难度大。设计的时候特意把筋条的深度控制在8mm，既保证刚度，又不会因为筋条太深导致板材折弯处出现应力开裂，折弯的内R角统一取0.8倍板厚，适配常规数控折弯机的刀具参数，不用定制特殊刀具就能批量加工。斜角的角度是根据对应型号等离子设备的机架外轮廓角度匹配的，安装后栅栏和设备外壳之间的间隙控制在5mm以内，既不会因为间隙过大漏出弧光，也不会因为间隙过小在设备运行振动时出现摩擦异响。

　　实际应用中，这类栅栏除了等离子切割工位，也可以用在焊接工位、打磨工位的侧边防护，不过针对等离子场景的版本，板材表面可以做耐高温的喷塑处理，避免长期受高温熔渣附着导致板面锈蚀。结构上没有多余的焊接件，所有成型都是折弯、压筋完成，整体的加工工序少，批量生产的一致性好，安装时不需要复杂的拼装，单块栅栏可以通过侧边的预留孔位多块拼接，覆盖不同长度的工位防护需求，拼接处的重叠边设计成15mm宽，能避免拼接处出现缝隙漏光。考虑到车间搬运的便利性，单块栅栏的重量控制在单人可搬运的范围内，不需要借助吊装设备就能完成安装、移位，后期如果工位布局调整，拆卸后也可以重复利用，不会因为焊接固定导致构件报废。板面的平整度控制在每米长度内变形量不超过2mm，安装后不会出现明显的凹凸不平，整体视觉上更规整，也不会因为板面变形导致防护间隙变大。竖向筋条的间距是经过反复调整的，间距过密会增加压筋的加工工时，间距过宽则刚度提升效果不足，最终取的间距值刚好在刚度、加工成本之间找到平衡，在常规车间通风环境下，整板结构也不会因为通风阻力过大产生明显的风噪，配合工位的除尘系统使用时，不会干扰除尘风口的气流走向。
