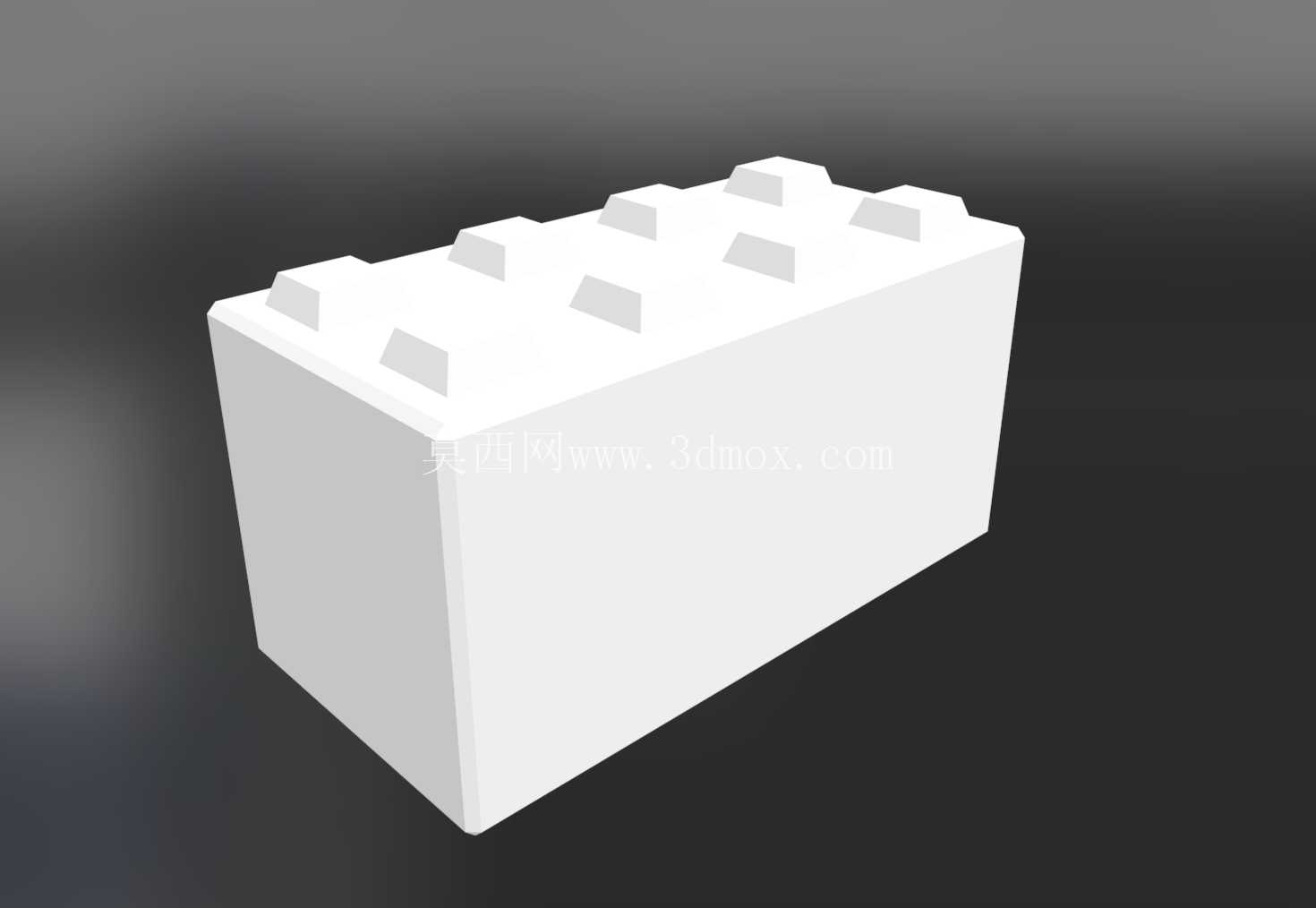

带顶部定位凸台矩形结构块压铸成型件

项目分类:通用五金配件 发布时间:2026-06-13 ID:1183672
  • 带顶部定位凸台矩形结构块压铸成型件
  • 带顶部定位凸台矩形结构块压铸成型件
  • 带顶部定位凸台矩形结构块压铸成型件

  在压铸类工装夹具、自动化产线定位工位以及小型机电设备的内部承载结构中,这类带顶部阵列凸台的矩形结构块是十分常见的基础承载构件,日常产线运维、设备改造升级过程中,经常需要针对这类基础块做适配性改型,因此精准的三维结构数据能大幅缩短改型设计的周期,避免反复测绘带来的尺寸偏差。从实际使用场景来看,这类结构块大多承担两类核心作用,一是作为小型功能模组的安装基座,为上方搭载的传感元件、小型气动组件或者接线端子排提供平整的安装基准面,二是作为产线工装的定位垫块,通过顶部的阵列凸台与上方配合件的凹槽做卡合定位,限制配合件的横向窜动,保证工位重复定位精度控制在0.1mm以内,满足高速产线的节拍要求。

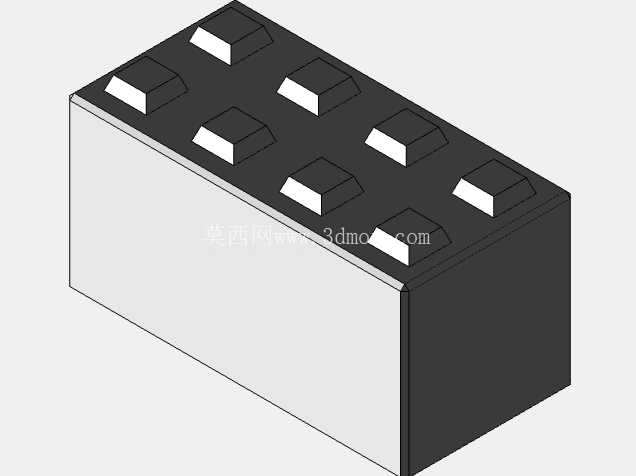

  从结构设计逻辑来看,主体采用等壁厚矩形腔体结构,并非实心块体,这种设计一方面能在保证整体结构刚性的前提下降低构件自重,减少压铸过程中的材料消耗,另一方面腔体内部可以预留走线空间,方便上方搭载的电气元件布设连接线,避免线缆外露被产线运动部件剐蹭。顶部的凸台采用两排错位阵列排布,每个凸台的拔模斜度控制在1.5°,既方便压铸成型后的脱模作业,减少顶针印痕对配合面精度的影响,又能保证凸台与配合件凹槽的配合间隙控制在0.05mm到0.08mm之间,既不会因为间隙过小出现装配卡滞,也不会因为间隙过大导致定位偏移。

  构件的六个主平面都预留了0.2mm的机加工余量,压铸成型后只需要对安装基准面做精铣处理,就能达到Ra1.6的表面粗糙度要求,满足安装面的平面度公差要求,不需要对整个构件做全加工,能有效控制后续机加工的成本与工时。从安装边界尺寸来看,主体矩形截面的长宽比控制在2:1,高度方向的尺寸为宽度尺寸的0.8倍,底部四个角位置预留了M4螺纹孔的安装沉台,沉台深度为2mm,安装时可以采用内六角圆柱头螺钉直接固定在设备底板或者工装基板上,螺钉头部完全沉入沉台内部,不会突出构件底面影响安装平面的贴合度,保证安装后的整体平面度。

  构件的侧壁厚度均匀控制在3mm,所有转角位置都采用R2的圆角过渡,避免压铸过程中出现应力集中导致的成型缺陷,同时也能减少使用过程中因为外力冲击产生的开裂风险。在实际选型适配过程中,这类结构块可以根据上方搭载组件的重量调整壁厚参数,如果搭载重量超过5kg,可以将侧壁厚度提升至4mm,同时在腔体内部增加十字加强筋,进一步提升整体的抗形变能力,不需要改动外部安装尺寸,就能适配不同负载的使用场景,互换性较强。顶部凸台的高度统一为2.5mm,凸台的顶面做了0.3mm的倒角处理,装配时可以起到导向作用,方便上方配合件快速对位,不需要反复调整位置就能完成装配,能有效提升现场装配的作业效率。这类构件采用压铸工艺成型时,进浇口设置在构件长度方向的一端侧壁,排气槽开设在顶部凸台的间隙位置,能保证压铸过程中型腔内的气体顺利排出,避免成型后出现气孔、缩松等内部缺陷,保证构件的结构强度满足长期使用要求。
