带基座平台的小型房屋压铸成型结构

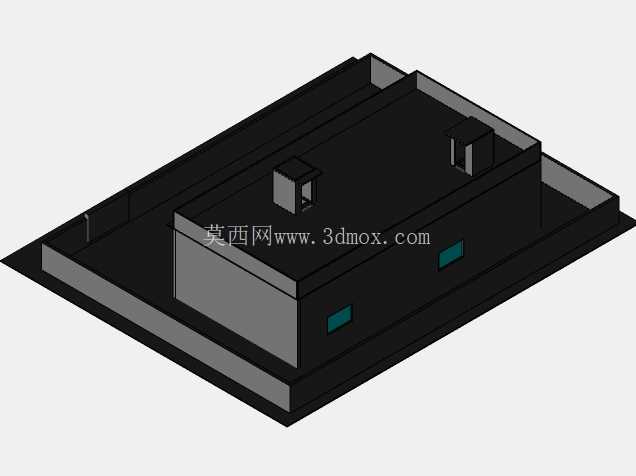

　　这套房屋压铸成型结构，主要面向建筑微缩构件、沙盘模型配件、文创类金属摆件的批量压铸生产场景，在实际生产环节中，可直接适配常规卧式冷室压铸机的装夹工位，无需额外定制非标转接工装，能有效缩短产线换模调试的准备周期。从结构功能来看，整套成型结构分为外部基座成型区与房屋主体成型区两部分，外部基座平台做了围边式挡边设计，压铸充型时可引导金属液平稳填充模腔，避免高速充型过程中金属液飞溅产生飞边，同时围边结构可作为成型后零件的拿取受力位，方便脱模后操作人员快速取件，不会触碰房屋主体的精细结构造成外观损伤。

　　房屋主体的成型腔做了分层式结构设计，底部墙体区域预留了窗体成型位，对应窗体的小尺寸凹槽在模腔加工时采用了电极精雕工艺，保证成型后窗体轮廓清晰无毛刺，无需后续大量人工修边工序；屋顶区域设置了两个凸起的烟囱类结构成型位，这两个位置的模腔做了脱模斜度优化，斜度控制在1.5度，既保证成型后零件的外观垂直度符合设计要求，又能避免脱模时出现粘模、拉裂的问题。设计过程中，首先考虑的是压铸生产的成型良品率，整套模腔的流道设置在基座平台的侧边位置，进浇口采用扇形浇口结构，金属液进入模腔后可沿基座平面均匀向房屋主体区域扩散，避免直接冲击房屋主体的薄壁墙体区域造成冷隔、缺料等压铸缺陷；排气槽设置在房屋主体的顶部边角位置，深度控制在0.08毫米，可顺畅排出模腔内的空气，同时不会让金属液溢出形成飞边。

　　从安装边界来看，整套模具的安装基准面做了0.02毫米的平面度处理，可直接匹配压铸机的工作台T型槽安装位，模架的导柱导套采用标准模架规格，合模时的定位精度可控制在0.03毫米以内，不会出现错模导致的零件壁厚不均问题；冷却水道的布局沿模腔轮廓均匀排布，距离模腔表面的距离保持在15毫米，生产时可保证模温均匀控制在220摄氏度左右，让零件各区域的冷却速度保持一致，减少零件成型后的收缩变形量。在实际生产适配中，这套结构可适配铝合金、锌合金等常用压铸材质的成型需求，针对锌合金材质生产时，可适当降低压射速度，保证小尺寸窗体、烟囱结构的填充饱满度；针对铝合金材质生产时，可调整冷却水道的水流量，加快零件冷却速度，提升零件的表面硬度。

　　房屋主体的墙体厚度做了均匀化设计，整体壁厚控制在2毫米，基座平台的厚度控制在3毫米，壁厚过渡位置采用圆角过渡，避免压铸过程中出现应力集中导致的零件开裂问题，同时均匀的壁厚也能保证零件成型后的尺寸稳定性，成型后零件的平面度可控制在0.1毫米每100毫米范围内，满足后续表面喷涂、电镀等二次加工的基准要求。
