带院落烟囱的单层民居建筑压铸成型模

这套压铸成型结构针对小型建筑类文创摆件、沙盘微缩构件的批量生产需求设计，核心成型对象为带独立院落、双烟囱结构的单层民居造型，在压铸工艺适配层面做了全流程的结构优化。从实际生产场景来看，这类模具多用于锌合金、低熔点铝合金材质的微缩建筑件生产，产出的构件可直接用于建筑沙盘拼装、文创纪念摆件加工、场景模型配件制作，相比传统的3D打印单件制作，压铸成型的构件表面致密度更高，批量生产的尺寸一致性更好，后续表面做喷漆、电镀、做旧处理的附着力更强，能满足大批量文创产品、教学沙盘配件的交付需求。

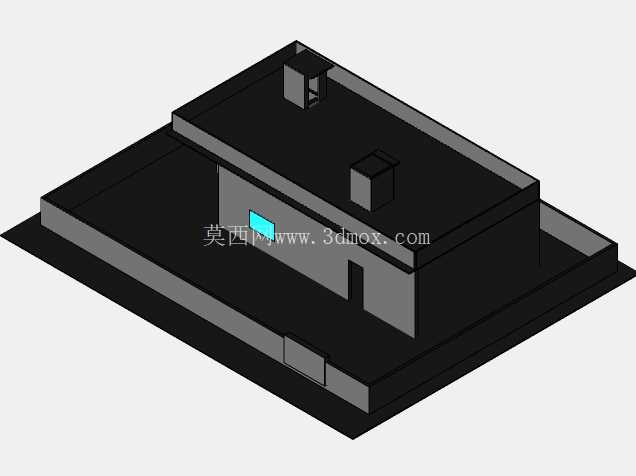

模腔的整体轮廓按照民居的实际比例做了等比例缩放，成型区域包含主体房屋、外围院落、屋顶两个独立烟囱、墙面门窗细节四个核心部分，模腔的分型面设置在院落地面与房屋主体的衔接平面处，开模时能保证房屋立面的门窗细节、屋顶的棱边结构不会被分型面断层破坏，两个烟囱的成型腔做了独立的镶件设计，生产过程中如果烟囱部位出现磨损或者积渣，不需要更换整套模芯，只需要拆卸对应位置的镶件做抛光或者更换即可，大幅降低模具的维护成本。院落部分的模腔做了0.2度的脱模斜度，因为院落区域属于大面积的平面结构，压铸过程中金属液冷却收缩时会对模腔表面产生较大的包紧力，微小的脱模斜度既能保证成型后院落表面的平整性，又能避免脱模时出现表面拉伤、粘模的问题。

房屋主体的模腔部分，墙面的门窗凹槽做了0.15mm的凸起成型结构，压铸成型后不需要后续二次加工就能直接呈现出门窗的轮廓细节，减少后续人工修整的工作量。屋顶的平面区域做了细微的纹理蚀纹处理，模拟真实民居屋顶的铺装质感，避免成型后表面过于光亮产生塑料感，更贴近真实建筑的视觉效果。两个烟囱的成型腔内部做了独立的排气槽设计，因为烟囱属于深腔小型结构，压铸时金属液快速填充容易在腔体内滞留空气，导致成型后的烟囱出现气孔、填充不全的问题，排气槽的深度控制在0.08mm，既能顺畅排出腔体内的空气，又不会让金属液渗入排气槽产生飞边，减少后续去飞边的工序。

在浇注系统的设计上，内浇口设置在院落边缘的隐蔽位置，成型后去除浇口的痕迹不会破坏房屋主体、院落正面的外观完整性，浇口的截面做了梯形设计，保证金属液填充时的流速平稳，避免高速填充的金属液冲刷模腔立面导致的局部冲蚀磨损，延长模具的使用寿命。溢流槽设置在两个烟囱的顶部以及房屋的远端角落位置，用来收集填充过程中前端的冷金属液、混入的氧化渣，避免这些杂质进入成型区域导致零件表面出现冷隔、夹渣缺陷。冷却水道的排布沿着模腔的轮廓均匀分布，距离模腔表面的距离控制在15-20mm，保证成型过程中模温均匀，避免局部温度过高导致零件收缩不均产生变形，同时也能缩短压铸循环周期，提升生产效率。

安装边界层面，整套模芯的外形尺寸适配常规160吨卧式冷室压铸机的模架安装尺寸，模架的导柱导套配合间隙控制在0.02mm以内，保证合模时的定位精度，避免出现错模导致的零件轮廓错位。顶出机构采用顶杆+顶块的组合形式，在院落的边角位置、房屋底部的隐蔽位置设置顶杆，在房屋主体的底部平面设置矩形顶块，保证顶出时零件受力均匀，不会因为局部顶出力过大导致零件变形、顶白，顶杆的端面和模腔表面做了齐平处理，顶出后不会在零件表面留下明显的顶出痕迹，减少后续表面处理的工作量。整套模具的成型结构在设计时充分考虑了压铸生产的实际工况，从填充、排气、冷却、脱模、维护多个维度做了优化，能稳定批量生产外观细节完整、尺寸精度一致的微缩民居构件。
