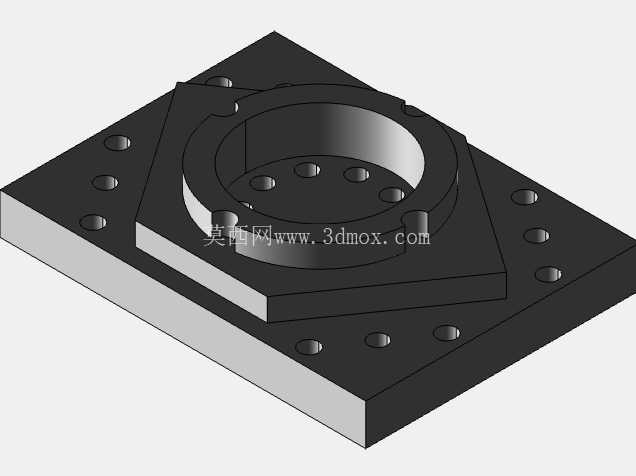

方形带孔法兰定位安装基座结构

　　该构件属于机械装配体系中的基础定位安装类零件，主要应用于机床加工工位的工件装夹、自动化产线的执行元件固定、检测设备的载物台定位等场景，承担上部功能部件与下部安装基体之间的连接定位、载荷传递、位置精度保持作用。从结构设计逻辑来看，整体采用双层叠合布局，下层为方形安装底板，上层为菱形过渡承载台，中心设置环形沉孔结构，这种布局一方面通过方形底板的大平面保证与安装基面的贴合面积，降低单位面积压应力，避免长期受载后基面出现压溃变形；另一方面上层菱形结构将中心承载区域的受力向底板四个角部的安装孔位分散，减少应力集中点，避免交变载荷下出现结构开裂。

　　底板上沿周向均匀布置多组贯通安装孔，孔位采用对称排布设计，既适配标准螺栓的安装间距要求，也允许安装时根据现场布线、管路走向选择不同的孔位组合，提升安装适配性；上层菱形台的边缘做了小尺寸倒角处理，避免装配过程中锐边划伤操作人员或刮损相邻部件的密封面、涂装层。中心环形沉孔采用阶梯式设计，内层孔的直径与待安装部件的定位轴颈形成间隙配合，配合公差控制在H7级别，保证上部部件安装后的同轴度误差在允许范围内，外层环形端面设置多个小直径螺纹孔，用于穿设紧固螺钉将上部部件牢牢压合在定位面上，防止设备运行过程中因振动出现部件移位、偏斜。

　　从安装边界来看，方形底板的长宽尺寸适配常规标准工作台的T型槽间距，安装时不需要额外制作过渡转接板，直接通过T型螺栓即可完成固定；整体厚度经过受力校核，在承受上部部件最大额定载荷时，底板平面的翘曲变形量控制在0.02mm以内，不会影响上部部件的运行精度。设计过程中充分考虑了铣削加工的工艺可行性，所有外露平面均采用平面铣削一次加工成型，减少多次装夹带来的形位误差；孔位加工采用先点钻定位、再钻孔扩孔、最后铰孔/攻丝的工序流程，保证孔位的位置度与孔径精度；中心环形沉孔的内壁采用镗削加工，保证内壁的圆柱度与表面粗糙度，避免定位配合时出现卡滞、配合间隙不均的问题。

　　在实际使用场景中，这类基座常作为铣削加工工装的基础载体，将待加工工件通过夹具固定在中心环形区域，依靠底板的高精度安装平面保证工件与机床主轴的垂直度，多孔位设计允许在不同角度安装定位挡块、夹紧气缸等辅助元件，满足不同外形尺寸工件的装夹需求；也可作为自动化设备中旋转气缸、电动转台的安装底座，中心沉孔可容纳转台的下部走线空间，避免线缆外露被运动部件剐蹭，同时环形端面的螺纹孔可快速适配不同型号转台的安装孔距，减少设备改造时的重新加工工作量。结构上没有多余的冗余设计，所有特征均服务于安装定位与载荷传递的核心功能，相邻孔位之间的壁厚经过核算，保证螺栓拧紧时不会出现壁部开裂，同时尽可能控制整体重量，降低安装搬运的劳动强度；底板底部设置有微小的卸荷槽，当安装基面存在微小平面度误差时，可通过卸荷槽的变形补偿保证四个角部的安装螺栓受力均匀，避免出现个别螺栓过载断裂的情况。
