膜片式带压力表接口压力调节阀结构

这款膜片式压力调节阀主要面向中低压流体管路的压力稳定需求，常见于民用供水、小型工业气动回路、实验室气路以及暖通空调的水力平衡支路中，核心作用是将上游较高的入口压力稳定调节至下游设定的工作压力，避免压力波动对后端精密仪表、终端用气用水设备造成冲击损坏。从结构设计来看，该阀采用顶部膜片感应腔的布局，膜片作为压力感应核心元件，直接感应下游反馈压力，通过内置弹簧的预紧力设定目标输出压力，当下游压力升高超过设定值时，膜片向上位移带动阀杆关小节流口，降低通流面积实现减压，当下游压力低于设定值时弹簧推动膜片下移，开大节流口提升通流量，整个反馈调节过程无需外部动力源，依靠管路自身介质压力即可完成自动稳压，属于直接作用式调压结构，结构可靠性高，故障点少，适合无人值守的长期工作场景。

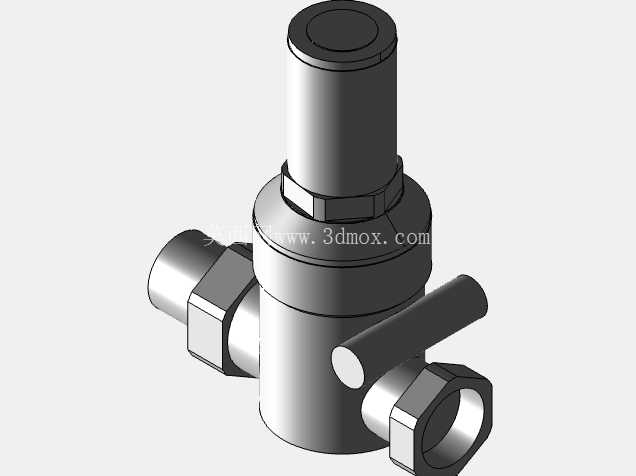

从安装边界来看，该阀采用侧进侧出的螺纹连接结构，两个主通路接口为内螺纹设计，适配常规低压流体输送管路的外螺纹接头，安装时无需额外焊接工序，仅需通过生料带或密封垫做好螺纹处密封即可完成装配，侧面预留的外螺纹接口为压力表安装位，可直接接入标准螺纹接口的压力表，实时显示阀后输出压力，方便现场调试人员直观调整调压数值，也便于日常巡检时快速判断阀件工作状态是否正常。整体外形采用立式圆柱主体布局，顶部的调节端盖为滚花防滑结构，无需专用工具即可手动旋转调整弹簧预紧力，完成输出压力的设定，调节完成后可通过锁紧结构固定位置，避免运行过程中因振动导致压力设定值偏移。

建模过程中重点还原了内部流道的过渡结构，阀口处采用圆弧过渡设计，减少介质流经时的局部阻力损失，降低节流过程中产生的湍流噪声，膜片的夹持结构采用上下压圈均匀锁紧，保证膜片周边密封均匀无泄漏，同时避免膜片在反复形变过程中出现局部应力集中导致的过早疲劳损坏。阀杆与阀体之间采用耐磨密封填料结构，既保证阀杆上下动作的顺畅性，又能防止介质从阀杆处向外泄漏，适配水、压缩空气、惰性气体等多种常规中性介质的使用场景。在实际选型应用中，该类阀件通常需要根据管路的最大工作流量、入口压力范围、所需出口压力区间来匹配对应弹簧刚度的型号，安装时需注意阀体上标注的介质流向箭头，避免反向安装导致调压功能失效，同时阀前建议加装过滤器，防止管路中的焊渣、杂质颗粒进入阀内卡滞阀口，造成调压失灵或者密封面损坏。

从结构细节来看，阀体的两个侧置接口采用六角外形设计，方便安装时使用扳手夹持拧紧，避免安装过程中阀体整体跟转损坏内部组件，顶部的膜片腔外壳采用螺纹与主阀体连接，方便后期维护时拆卸更换老化的膜片或者失效的弹簧，无需整体更换阀件，降低后期运维成本。整体结构没有复杂的异形曲面，所有配合面均采用常规机械加工工艺即可实现，适合批量压铸或者锻压成型后进行机加工，生产制造成本较低，同时零部件通用性强，易损件可快速替换，适合民用及普通工业场景的大规模部署使用。在管路布局设计时，需要预留出顶部调节空间以及侧面压力表的安装操作空间，避免周围管线遮挡导致后期无法调整压力或者读取压力数值，同时阀件安装位置应避开长期积水或者高腐蚀环境，延长外部金属部件的使用寿命。
