角式法兰连接进料止回阀结构设计

在压铸生产的熔融金属进料管路、化工流体输送的侧向进料管线、中小型锅炉的给水支路等场景中，角式进料止回阀是避免介质反向回流、保护上游动力设备与计量元件的核心管路部件，这类阀件的安装空间往往存在管线90度转向的布局需求，相比直通式止回阀，角式结构可以在完成止回功能的同时直接适配管路转向，减少一处弯头连接件，降低管路的沿程阻力与泄漏点数量。

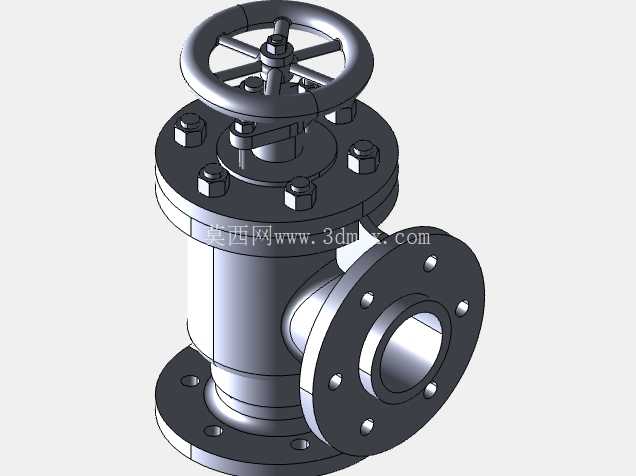

这款止回阀采用角式流道设计，介质从下部法兰端口垂直进入阀腔，经过阀瓣启闭组件后从侧向法兰端口水平流出，整体流道的转向圆弧过渡经过曲率优化，避免直角流道带来的介质紊流与冲蚀磨损，尤其适配带有固体颗粒的熔融金属、浆料类介质输送场景，减少颗粒在阀腔内部的沉积卡滞风险。阀体与阀盖的连接采用周向均布的六角螺栓压紧密封结构，螺栓数量根据通径匹配设计，保证阀盖与阀体结合面的密封压力均匀分布，避免高压工况下出现局部渗漏；手轮采用轮辐式结构，相比实心手轮重量更轻，手动操作时的受力点分布合理，阀杆与手轮的连接采用方榫配合加锁紧螺母固定，长期操作不会出现手轮打滑空转的问题。

法兰连接端采用标准凸面法兰结构，法兰密封面的凸台高度、螺栓孔中心圆直径、螺栓孔数量与孔径均匹配对应压力等级的管路法兰标准，安装时不需要额外加工过渡连接件，侧向法兰与下部法兰的端面垂直度控制在机械安装公差允许范围内，保证与管路对接时不会出现强制组对带来的密封面应力变形。阀瓣的启闭行程经过精准计算，全开状态下阀瓣完全抬离流道密封面，不会对介质通流造成额外节流，阀瓣导向结构采用同轴导向设计，启闭过程中阀瓣不会出现偏斜，保证密封面的贴合精度，反向承压时阀瓣在介质压力与复位力的共同作用下快速压紧密封面，截断反向流路，响应速度可以满足常规工业管路的水锤防护需求。

建模过程中对所有配合面的公差带进行了匹配设计，阀杆与阀盖填料腔的配合间隙满足填料密封的安装要求，既不会因为间隙过大导致填料泄漏，也不会因为间隙过小造成阀杆启闭卡涩；螺栓连接的沉孔深度、法兰背面的加工余量都按照实际加工工艺要求预留，避免建模时出现工艺无法实现的结构。阀体外壁的壁厚根据公称压力对应的强度要求计算，在保证承压强度的前提下尽量减少冗余壁厚，降低阀件整体重量，阀腔内部的加强筋布置在流道转向的应力集中区域，提升阀体在高压工况下的结构刚性，避免长期承压出现变形。

在设备选型适配时，需要注意这款阀的安装方向必须与介质流向标识一致，下部法兰为进料端、侧向法兰为出料端，手轮操作空间需要预留足够的检修距离，保证后期可以正常拆卸阀盖更换内部密封件与易损件；安装时法兰密封面的垫片需要匹配介质特性与工作温度，螺栓紧固需要采用对角分次拧紧的方式，避免法兰偏斜造成密封失效。对于存在频繁压力波动的管路场景，这款阀的阀瓣复位结构可以适配压力波动工况，不会因为短时压力波动出现频繁启闭敲击的问题，延长阀件的使用寿命。
