花型镂空格栅排水篦子压铸成型结构

日常做市政配套、景观区域排水构件设计时，经常会遇到兼顾排水效率、承重性能与外观协调性的需求，这款长条形花型镂空格栅篦子的结构设计，刚好适配这类场景的落地要求。从实际应用场景来看，这类构件主要用在步行景观道侧边排水沟、户外露台排水槽、小区景观带截水沟的上部覆盖位置，既要满足日常降雨时的快速排水需求，也要能承受行人步行、小型保洁车辆通行的载荷，同时外露的顶面部分还要和周边铺装景观的风格匹配，不会出现传统铸铁篦子外观生硬、和景观环境违和的问题。

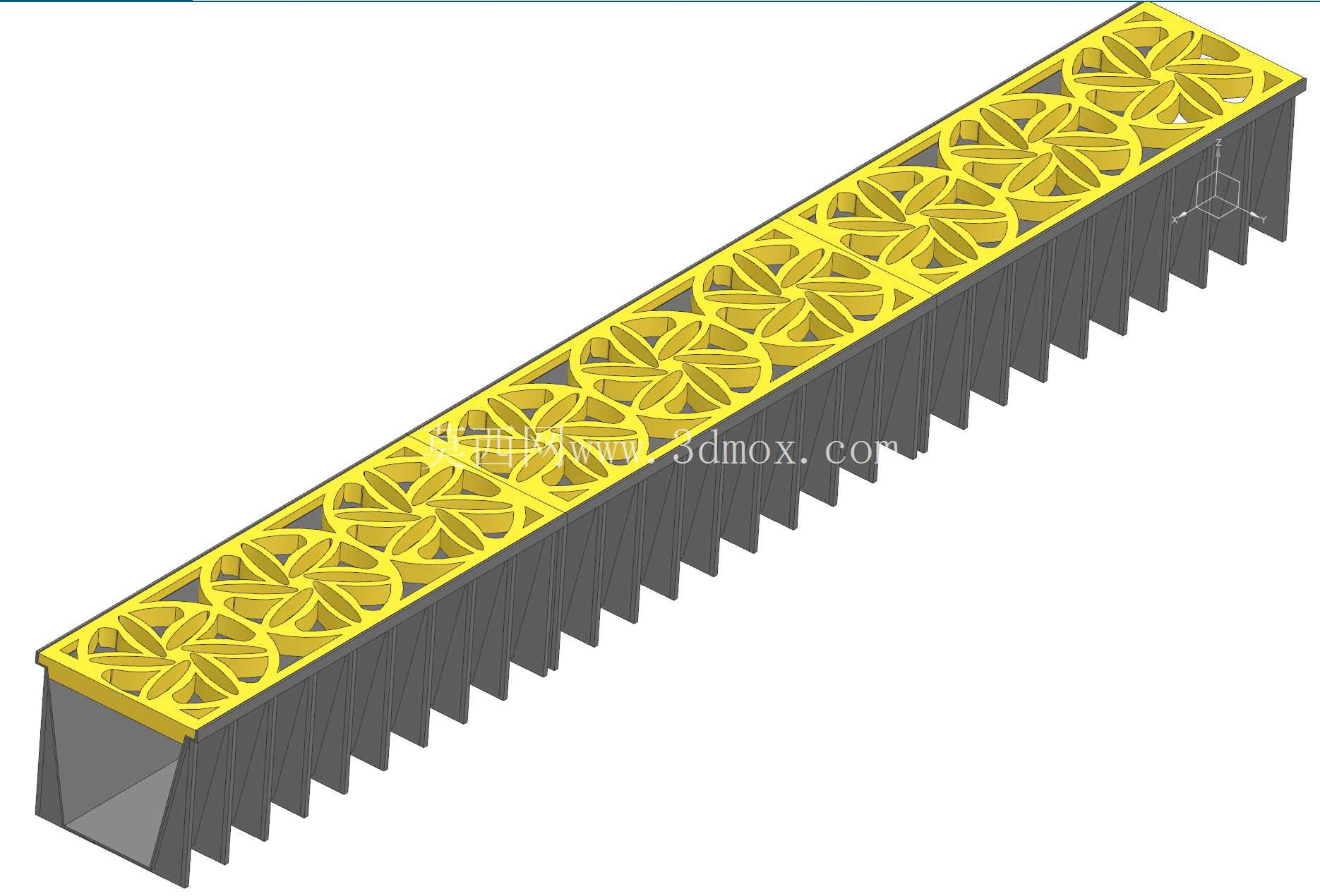

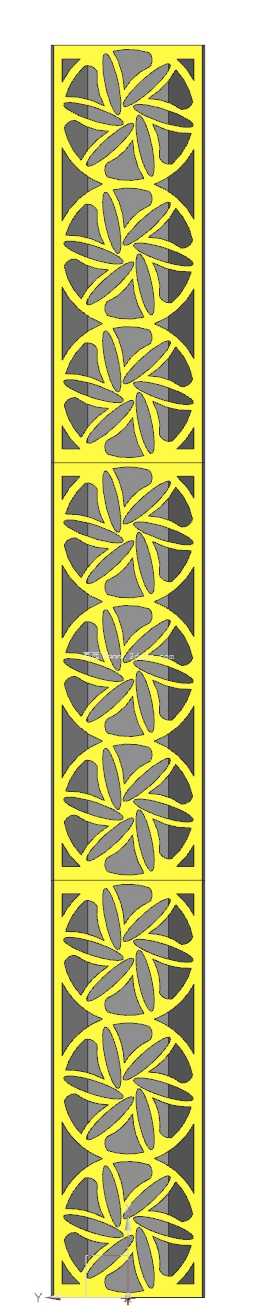

从功能特性上拆解，这款构件分为上下两个功能区段，上部的黄色格栅段为外露工作面，采用连续排布的花型镂空结构，镂空区域的开孔率经过测算，既保证了雨水可以快速通过篦面流入下方排水槽，不会在表面积水形成水洼，花型的筋条交叉结构又能对落入的大体积杂物比如落叶、塑料袋、小石块形成拦截，避免杂物直接冲入排水槽造成管道堵塞，同时连续的筋条结构也能分散上部传递的载荷，避免局部受力过大出现篦面断裂变形。下部的灰色支撑段为带连续竖肋的插接结构，竖肋沿篦子长度方向等距排布，安装时可以直接嵌入预制的排水槽槽口内，竖肋的外侧壁和排水槽的内壁贴合，不需要额外做复杂的固定件，就能限制篦子的横向位移，避免行人踩踏时出现篦子移位、翘边的安全隐患，竖肋之间的空腔也不会阻碍水流的通过，不会因为支撑结构占用排水断面影响过流效率。

设计思路上，这款构件采用一体化压铸成型的工艺方案，整体没有额外的拼接焊缝或者装配连接件，避免了多零件装配带来的松动、锈蚀风险，适合户外长期潮湿的使用环境。顶面的花型镂空不是单纯为了装饰做的造型，每一道筋条的走向都对应载荷传递的路径，行人踩踏时的竖向载荷会通过花型筋条分散到周边的竖肋上，再传递到排水槽的侧壁结构，不会出现局部应力集中的问题。篦子的整体截面为窄长型，长度方向可以根据排水槽的实际铺装模数做分段拼接，单段的端部设置有对位的拼接止口，多段拼接时可以保证顶面齐平，不会出现段差绊倒行人，也能避免拼接缝隙过大卡入鞋跟、小物件的问题。

从安装边界来看，这款篦子的宽度尺寸适配常规宽度的成品排水槽，下部竖肋的高度对应排水槽的槽口深度，安装时只需要将排水槽的槽口清理平整，直接将篦子的竖肋段对准槽口放入即可，不需要额外打膨胀螺栓或者做粘结固定，后期维护清理时可以直接将篦子抬起，清理槽内淤积的杂物后再放回原位，维护操作十分便捷。篦面的花型结构做了圆角过渡处理，没有尖锐的棱角，即使行人光脚踩在上面也不会被划伤，同时镂空的孔洞尺寸经过控制，不会让常规的女士鞋跟卡入孔洞内，兼顾了步行的安全性。筋条的厚度设计兼顾了压铸成型的工艺性，不会因为壁厚过薄出现压铸充型不足、成型后强度不够的问题，也不会因为壁厚过厚出现压铸缩孔、表面缩凹的缺陷，成型后的成品尺寸一致性好，批量生产时的装配适配率高，不需要后期做大量的修配调整就能直接安装使用。
