摇篮式往复摆动物料处理装置结构设计

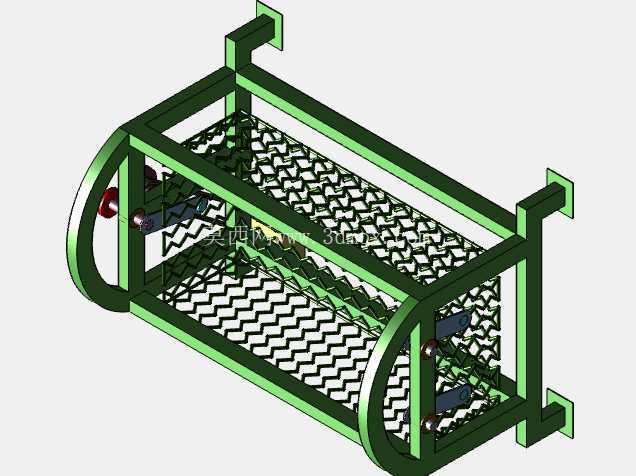

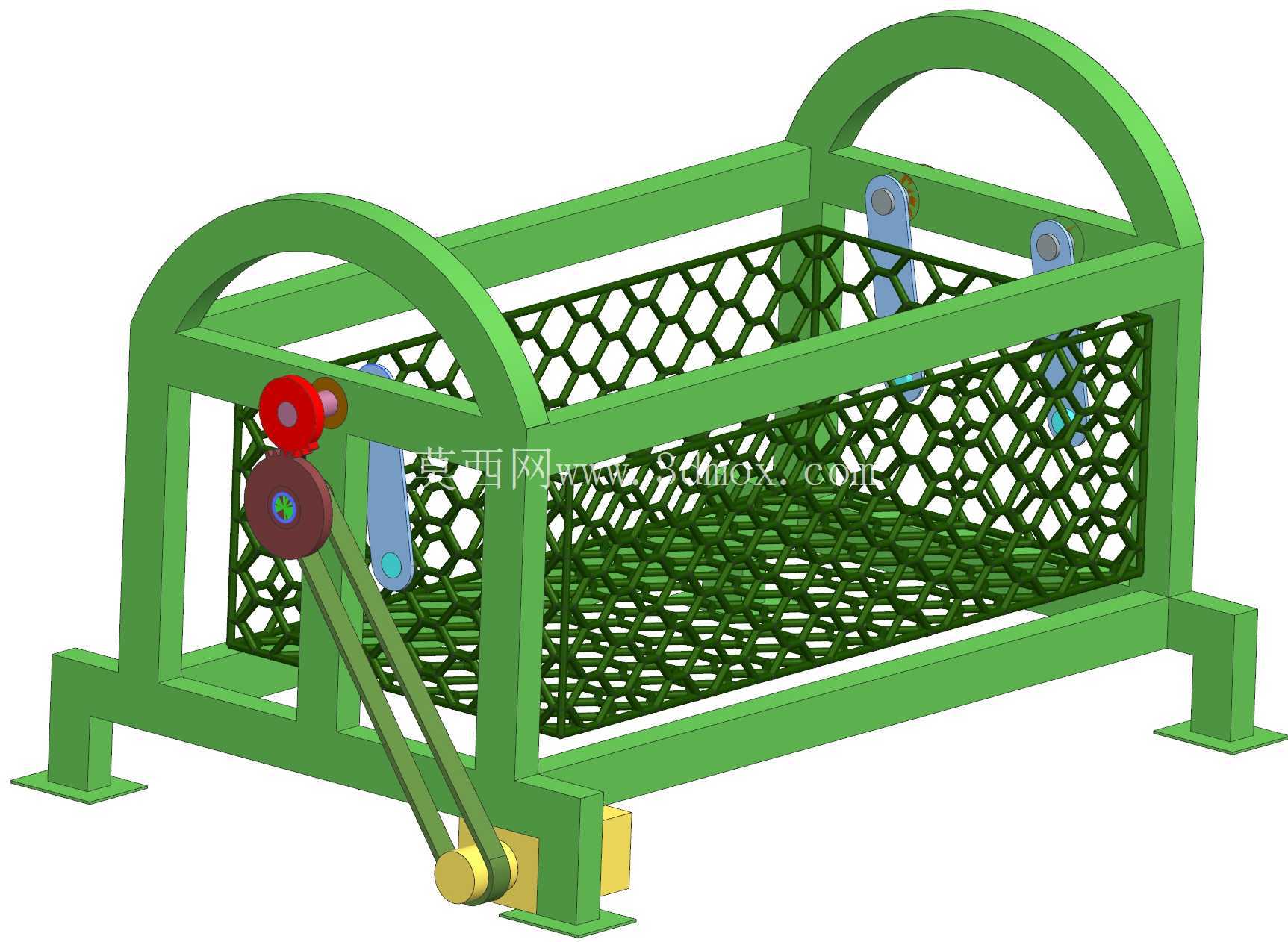

　　这套摆动装置的核心应用场景集中在中小型零部件的表面处理、零散工件的均匀混配以及轻型物料的周转翻动工序，常见于小批量五金件去毛刺后的滚匀、食品加工环节的辅料分散、实验室小剂量粉体混合等对翻动幅度有稳定要求的工位，相比传统的滚筒式翻动结构，这种开放式摇篮架的设计更方便操作人员随时取放物料，也能适配不同尺寸的网状料筐直接放置，不需要额外定制专用的载料容器。从结构功能来看，装置的动力输入端设置在机架侧下方，通过带轮与连杆组合的传动结构，将旋转运动转化为摇篮架的定角度往复摆动，两侧的弧形拱架既是摇篮架的摆动导向支撑，也是承载料筐重量的主受力结构，拱架内侧设置的带座轴承连接点，能保证摆动过程中架体的运行轨迹稳定，不会出现横向窜动，架体底部的网状承载面采用六边形镂空结构，既能在翻动过程中让碎屑、残液自然漏出，也能最大程度降低架体自身重量，减少传动环节的负载。

　　设计过程中首先确定的是摆动角度范围，结合常规物料翻动不溢出的需求，将单侧摆动幅度控制在35度以内，避免角度过大导致料筐内的工件甩出，连杆的长度配比经过反复校核，保证摆动过程中不存在传动死点，启动和换向时的冲击载荷控制在普通深沟球轴承可承受的范围内，不需要额外加装缓冲结构就能实现平稳运行。机架的底部采用带安装孔的支脚结构，四个支脚的安装孔位间距统一按照常规工业铝型材工作台的安装基准设置，可以直接固定在生产线的工位台面上，也可以单独搭配减震脚垫放置在地面使用，整体安装边界的宽度控制在1.2米以内，长度不超过1.8米，不会占用过多的车间工位空间，摇篮架的内部有效承载尺寸按照常用的塑料周转筐外径设计，能直接兼容市面上多数标准尺寸的网状周转箱，不需要额外制作适配工装。

　　传动部分的带轮采用两级减速结构，输入端的小带轮连接驱动源，大带轮同轴连接曲柄连杆，这种设计能让驱动源的高转速降到适合摆动的低频次，同时带传动本身具备过载打滑的特性，一旦料筐内放置的物料重量超出额定负载，传动带会自行打滑，不会强行拉扯连杆导致结构件变形，相比齿轮传动的结构，这种设计的后期维护成本更低，只需要定期检查传动带的张紧度即可，不需要频繁加注润滑脂。两侧弧形拱架的曲率半径和摇篮架的摆动半径完全匹配，拱架和摇篮架之间的连接点采用可拆卸的销轴结构，后期如果需要更换不同深度的摇篮架，只需要拆下销轴就能完成更换，不需要改动整体的机架和传动结构，拓展性更强。

　　架体的所有承力杆件都采用等截面的矩形型材焊接而成，焊接位置都做了倒角处理避免应力集中，网状承载面和框架之间采用分段焊接的方式固定，防止长期往复摆动导致网面开焊脱落，支脚和主框架之间设置了三角加强筋，能承受满载情况下摆动带来的交变载荷，不会出现机架晃动的问题。在实际选型适配的时候，只需要根据单次处理的物料重量选配对应功率的驱动源即可，不需要改动整体的结构尺寸，装置的摆动频率可以通过调整驱动源的转速来实现，适配不同翻动需求的物料，比如处理易碎工件时可以降低摆动频率，处理需要快速混匀的粉体时可以适当提高摆动频次，整体结构没有复杂的异形加工件，所有的型材、标准件都可以直接从市面上采购，加工和组装的难度较低，适合小型加工厂自行制作或者改装使用。
