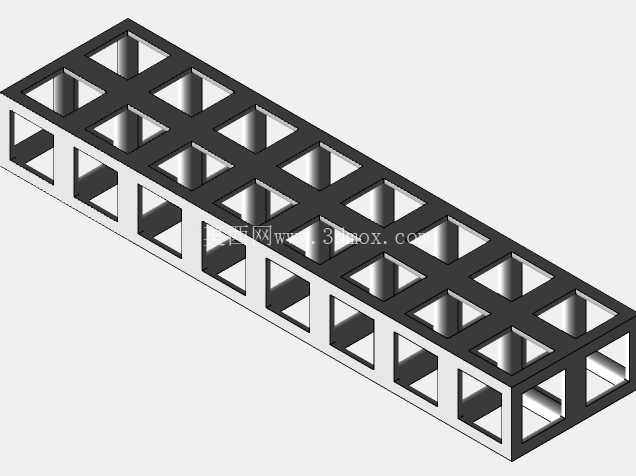

立方晶格多孔轻量化承重梁结构

这类立方晶格梁结构，最早是在航空航天非主承力舱段的轻量化替换项目中接触到的，当时需要在不降低结构抗弯、抗扭刚度的前提下，把原有实心铝合金型材的重量砍掉40%以上，传统的挖孔、铣槽减重方案要么会造成局部应力集中，要么减重幅度达不到设计指标，最后就是采用了这类周期排布的立方晶格构型来实现目标。

从实际应用场景来看，除了航空航天领域的机载设备安装支架，这类结构现在也大量用在自动化生产线的轻型输送梁、3D打印设备的运动横梁、新能源汽车的电池包内部支撑框架上，这些场景的共性需求就是在有限的安装空间内，兼顾结构刚度与自重控制，同时还要给线缆、气路管路预留穿行空间，立方晶格的贯通式孔隙刚好能满足这一点，不需要额外在梁体上开孔走管，避免了二次加工对结构强度的破坏。

从功能特性上看，这种周期排布的立方单元晶格，每个立方体单元的竖杆承担竖向压载，水平连接杆承担横向拉应力，斜向的连接边（部分优化构型会添加）可以抵消扭转力矩，和同等重量的实心矩形梁相比，其比刚度能提升60%以上，而且因为孔隙是均匀贯通的，在需要通风散热的安装场景下，比如靠近加热模组的设备支撑梁，空气可以顺着晶格孔隙流通，不会像实心梁那样形成热堆积，减少热变形对设备安装精度的影响。另外这种结构的抗冲击性能也优于传统的槽型钢梁，当受到瞬时冲击载荷时，晶格单元可以通过逐层的微小变形吸收冲击能量，不会像实心构件那样一旦出现应力超限就直接发生脆性断裂。

设计这类晶格梁的时候，首先要确定的是整体安装边界，也就是梁的总长度、截面宽度与高度，需要匹配安装位置的连接孔位尺寸，两端的安装端面一般会设计成10-15mm厚度的实心安装板，用来加工安装沉孔或者螺纹孔，保证和对接设备的连接强度，避免晶格直接受力造成连接部位压溃。然后是晶格单元的尺寸选型，单元立方体的边长不能太大，否则会造成局部杆件过长失稳，也不能太小，否则会增加加工难度、提升制造成本，一般根据梁的整体截面尺寸，单元边长取截面高度的1/4到1/6比较合适，每个杆件的截面尺寸要根据载荷计算结果确定，主承力方向的竖杆截面可以适当加大，横向连接杆的截面可以稍小，在保证强度的前提下进一步控制重量。还要注意晶格单元和两端实心安装板的过渡区域，需要做2-3个单元的渐变过渡，也就是靠近安装板的位置杆件截面逐步加大，避免刚度突变造成的应力集中，很多初次设计这类结构的工程师容易忽略这一点，做出来的梁往往在安装板和晶格的连接位置最先发生断裂。

从安装适配性来说，这种晶格梁的外形是规则的矩形截面，可以和标准的铝型材连接件适配，不需要专门定制特殊的连接配件，安装的时候可以通过端面的实心板用螺栓锁紧，也可以在梁的侧面晶格间隙中加装T型螺母来安装附属配件，灵活度比传统的实心型材更高。另外因为结构是均匀的周期构型，在需要截断调整长度的时候，只需要在截断位置补焊或者3D打印补出一个端面实心层就可以使用，不需要重新开模制作，对于小批量定制的自动化设备来说，能大幅缩短设计和加工周期。

在实际的选型使用中，还要注意使用场景的环境要求，如果是在有粉尘或者碎屑的工况下使用，需要在晶格梁的外部加装薄的防护盖板，避免碎屑进入孔隙内部难以清理，影响设备运行；如果是在有腐蚀的环境下使用，可以选择铝合金或者不锈钢材质通过3D打印一体成型，不需要后续的拼接焊接，整体的耐腐蚀性能更好。和传统的焊接格构梁相比，这种一体成型的立方晶格梁没有焊接应力，长期使用不会因为焊接部位的应力释放出现变形，尺寸稳定性更好，对于需要长期保持安装精度的检测设备、精密运动平台来说，这一点尤为重要。
