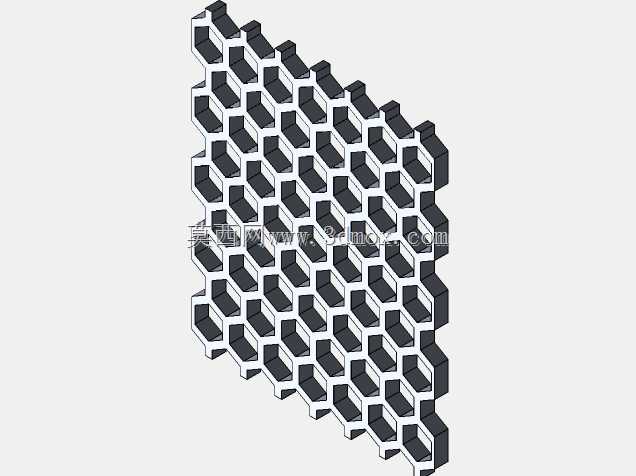

正六边形多孔蜂窝夹层支撑结构

　　这套结构以规则正六边形孔格为基本单元，沿两个平面方向连续阵列，形成类似蜂巢的多孔芯层。孔壁由薄型材料弯折或拼接而成，相邻六边形共用侧壁，材料利用集中在受力路径上，中间大面积镂空，使整体在较低面密度下仍能保持稳定的法向承载能力。工程上这类芯材常作为夹层板的中间层使用，上下配合薄面板形成“面板承拉压、芯层承剪切”的复合受力体系，在轨道交通内饰板、航空舱内隔板、船舶舱壁、方舱壁板以及高速装备整流罩中较为常见。

　　从建模思路看，六边形单元并非简单绘制平面图案后拉伸，而是需要同时考虑孔壁高度、壁厚、端部封边以及阵列后的边界裁切。单格尺寸决定了蜂窝的密度与屈曲波长：格孔偏大时，芯层剪切刚度下降，面板在局部压力下更容易出现凹陷；格孔过密则会增加壁面数量和粘接边长度，材料消耗与制造成本随之上升。实际设计中通常依据面板厚度、预期冲击物尺寸和面外压缩载荷共同确定格距，使面板在两支撑壁之间不产生过大的跨中挠度。

　　孔壁高度对应夹层结构的厚度方向，是提升弯曲刚度的关键参数。夹层梁的抗弯能力与芯层厚度近似呈平方关系，因此在重量受限的场合，适当增加蜂窝高度比单纯加厚面板更有效。但高度增加后，侧壁自身的稳定问题会变得突出，受压区域可能出现孔格屈曲、壁面折皱或整格塌陷。模型中直立壁面与六边形轮廓保持一致，端部形成整齐的安装边界，便于与面板胶接、焊接或通过边框压紧；外轮廓按矩形承载区域裁切后，边缘会出现半格或不完整孔，这些位置往往需要填充边条、设置封边型材或保留实体边框，避免边缘孔格成为剥离起点。

　　该结构的功能特性主要体现在三个方面。其一是面外压缩与剪切承载，垂直于板面的载荷通过孔壁轴向传递，面内弯曲引起的剪力则由连续蜂窝壁承担；其二是通风与透波，贯通孔道可允许流体通过，也能降低实体壁面对电磁波的反射，适合在整流、隔热、隔声组件中作为支撑骨架；其三是吸能缓冲，当压溃行程较大时，六边形孔格会逐排屈曲折叠，形成较平缓的应力平台，可用于碰撞保护、包装支撑和减振垫芯。

　　安装边界设计不能只关注蜂窝本体。若直接用螺栓穿过镂空区域，夹紧力会集中在少数孔壁上，容易造成局部压塌。工程处理上通常在连接点预埋金属嵌件、复合材料垫块或高密度填充块，把螺栓载荷扩散到周围多个孔格；周边则采用框形梁、U形包边或胶膜封边，使面板和芯层形成闭合传力路径。对于需要承受温差的部件，还应考虑芯材与面板热膨胀不一致带来的界面应力，六边形各向相近的布局有助于缓解单一方向的变形集中。

　　三维建模时，可先建立单个六边形薄壁单元，确认壁厚、圆角和高度关系，再按蜂窝晶格方向阵列。阵列方向与常见正交网格不同，相邻列需要错开半个格距，才能保证六边共用边。完成主体后，对矩形外轮廓进行裁切，并检查边缘是否存在零厚度面、重复壁面或开口实体。若用于有限元分析，可保留详细孔壁以研究局部屈曲，也可在整体校核时将蜂窝等效为正交各向异性芯层，输入法向弹性模量、两个方向剪切模量和允许压溃应力。

　　外形尺寸方面，模型呈现为一块具有确定厚度的矩形蜂窝板，长宽边界由安装舱段或壁板框架决定，厚度方向即孔壁高度。选型时应把整体包络、连接边宽度、封边占用空间和面板厚度一起纳入装配校核，不能只按蜂窝净尺寸预留开口。对于曲面装备，平板蜂窝还需通过弯折线、柔性壁或分段拼接适应曲率；弯曲半径过小会使六边形孔格被拉伸或压缩，此时应缩小格距或在曲面区改用柔性芯材。

　　在维护与装配场景中，贯通孔结构有利于减轻重量和检查胶层，但也容易积存液体或碎屑。用于户外设备时，下端或侧边应设置排水、通气路径；用于隔声隔热时，则可在孔格内填充轻质棉层，但填充物不能阻碍面板与芯壁之间的载荷传递。理解这些边界条件后，蜂窝模型就不只是一个规则多孔外观，而是能够参与承载、隔振、透波和吸能的工程夹层芯体。
