砂石输送线齿轮减速驱动装置

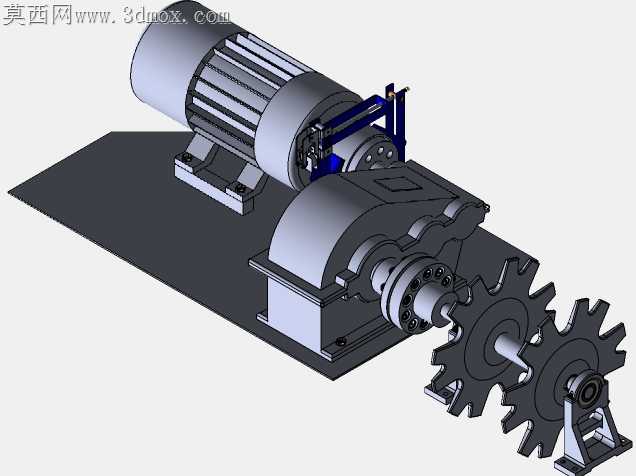

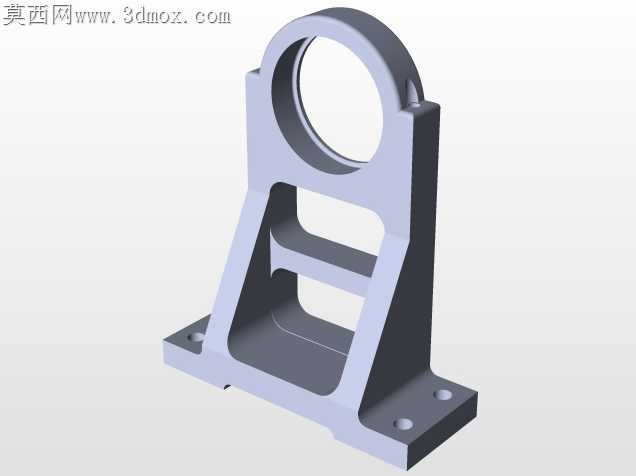

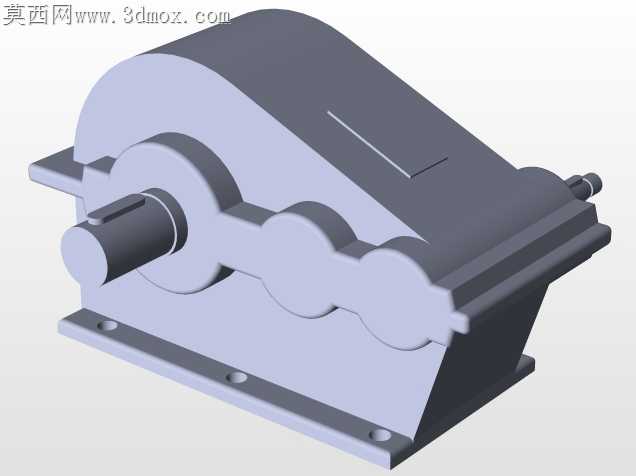

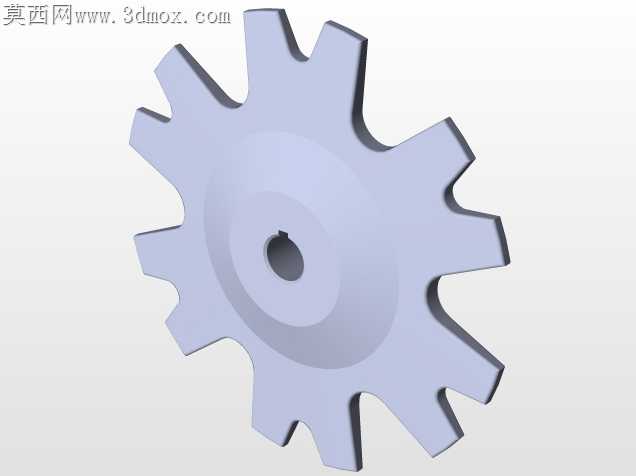

砂石输送现场的驱动端常年受粉尘侵蚀、重载启停冲击，常规直连电机的输出扭矩很难匹配大负载输送需求，且轴端受径向力极易出现油封磨损、轴承抱死的故障。这套驱动装置把电机、减速箱体、输出链轮做了集成式布局，从装配逻辑上规避了现场安装的同轴度偏差隐患。电机与减速箱的连接法兰止口做了小间隙过渡配合设计，现场吊装时不需要反复打表找正，止口嵌入后即可完成初步定位，连接螺栓的孔位做了微小的错位余量补偿，哪怕安装底座有轻微焊接变形，也能顺利穿装螺栓不会出现别劲问题。减速箱输出端的链轮没有采用传统的平键单键连接，改用胀套锁紧结构，砂石输送过程中频繁正反转、卡料冲击时，不会出现键槽滚键、轴头磨损的问题，后期维护更换链轮不需要拔轮器，松开胀紧螺栓即可轻松拆卸，不会损伤输出轴的配合面。两个啮合的输送链轮齿形做了修缘处理，齿顶的微小倒角能减少啮合瞬间的刚性冲击，哪怕输送链因为长期使用出现轻微节距拉长，也不会出现跳齿、卡滞的问题，链轮的轮毂部分做了减重凹槽，不影响结构强度的前提下降低了旋转惯量，电机启停时的电流冲击更小。底座的安装板采用整块钢板铣削加工，电机安装位、减速箱安装位、输出端轴承座的安装面在一次装夹下完成铣削，平面度公差控制在0.02mm以内，三个部件安装后不会出现高低差导致的轴系不对中，底座上的长条形安装孔可以适配不同中心距的链轮张紧需求，现场调整链条松紧不需要额外加装张紧轮，直接平移减速箱组件即可完成张紧，减少了额外的故障点。电机侧的接线支架做了抬高设计，避免现场堆积的砂石磨损线缆绝缘层，支架的折弯角度刚好让线缆顺着电机外壳走线，不会和旋转的联轴器部件产生剐蹭。输出端的轴承座采用剖分式结构，后期更换密封件或者轴承不需要拆解整个链轮组件，只需要拆开轴承座上盖即可完成维护，适配砂石输送现场快修的作业需求。整套装置的所有连接螺栓都预留了防松垫片的安装空间，重载运行时不会因为振动出现螺栓松动，各个部件的装配顺序完全顺着现场安装的作业逻辑排布，没有出现需要特殊工装才能装配的死角，哪怕是没有经过高精度装配培训的现场运维人员，也能按照装配关系完成整套装置的拆装维护。
