六米长距塑料瓶输送线体结构设计

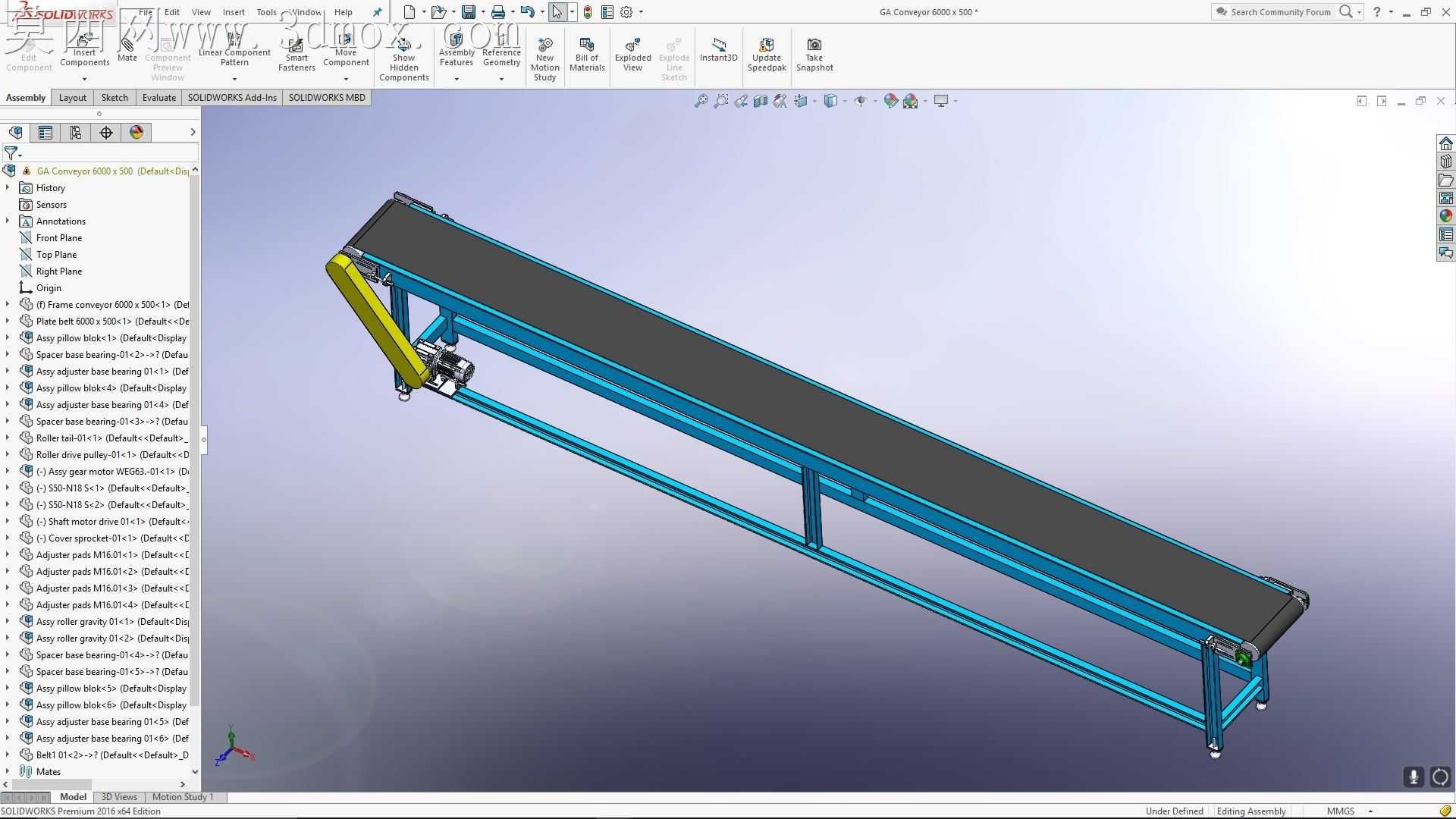

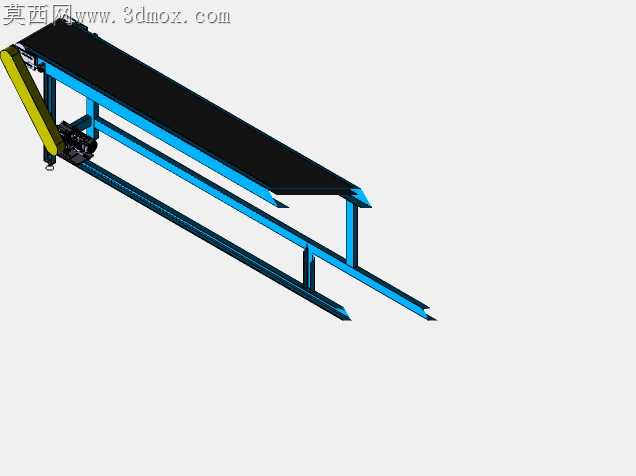

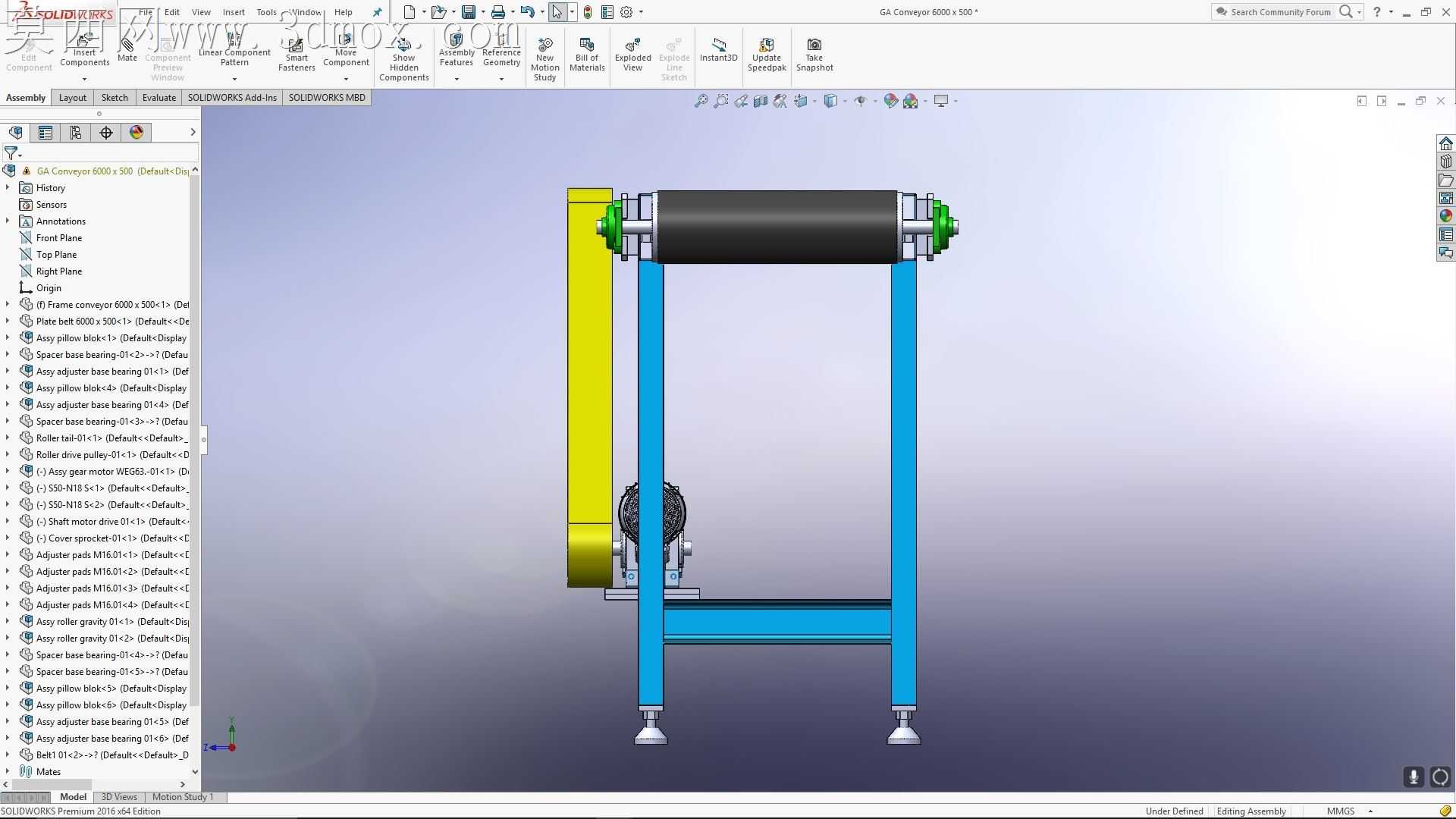

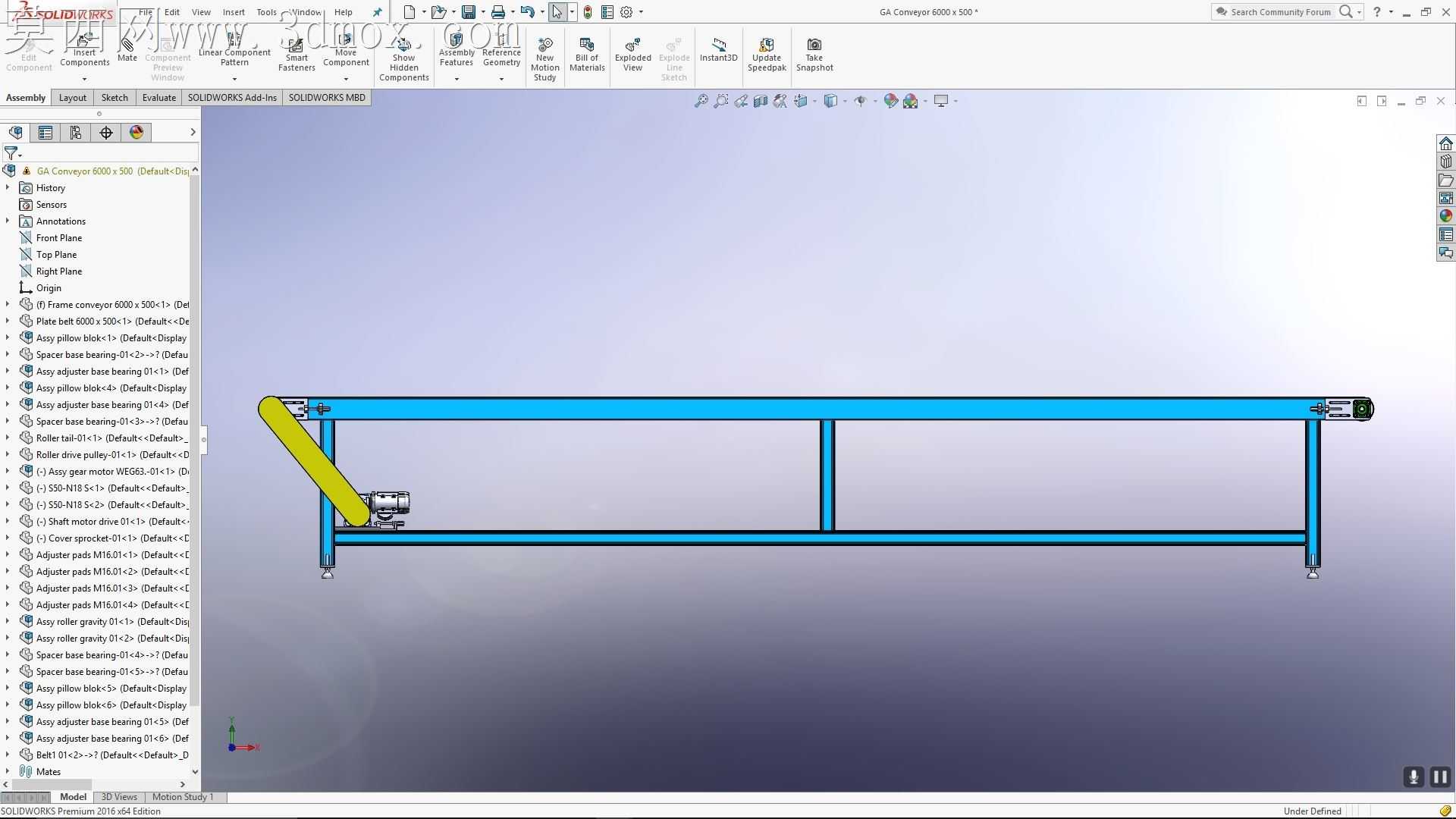

轻载塑料瓶输送场景里，六米跨度的线体最容易出现的问题是中段机架下挠，皮带长期跑偏刮蹭侧边护板，瓶身倾倒卡滞在接缝处。这款线体的机架没有采用整根通长方管焊接的常规方案，在三米位置加设了一组竖向支撑立柱，把整段跨度拆成两个等长的三米单元，既规避了长方管焊接后的应力变形，也不用额外加厚管壁增加自重，支脚位置配了可调脚杯，安装时能快速找平地面高差，避免机架倾斜带来的皮带跑偏隐患。驱动端没有放在线体末端的常规位置，而是斜置在进料端的侧下方，电机安装板做了腰型孔调节结构，张紧皮带时不用拆解侧边护板，松开固定螺栓就能调整电机位置，日常维护的操作空间留得很足，不会出现工具伸不进去拧不动螺栓的尴尬。皮带面的高度控制在五百毫米，刚好匹配常规塑料瓶灌装、贴标工位的操作高度，瓶身在输送过程中不会因为线体过高出现重心不稳倾倒的问题，机架侧边没有加装满高的护板，只在两端传动位置做了局部防护，既减少了钣金件的加工量，也能让操作人员随时观察皮带面上的物料状态，出现歪瓶能及时伸手扶正。斜置的电机布局还顺带解决了线体端部积料的问题，驱动辊筒和皮带的包角比端置布局更大，传动时不会出现皮带打滑丢转的情况，哪怕瓶身连续堆积在出料端，皮带也能保持稳定的输送速度，不会因为负载突然增加出现卡顿。机架的横向撑杆没有均匀排布，在进料端位置加密了撑杆间距，因为塑料瓶刚落到皮带上时冲击力比平稳输送段大，加密撑杆能避免皮带受冲击出现局部凹陷，让瓶身落位更稳，不会一上线就歪倒。所有焊接位置都做了内焊缝处理，机架外表面没有凸起的焊渣，后续喷塑处理时不用反复打磨焊痕，加工时的工序能省掉不少，装配时也不会有尖锐焊边刮伤安装人员的手部。
