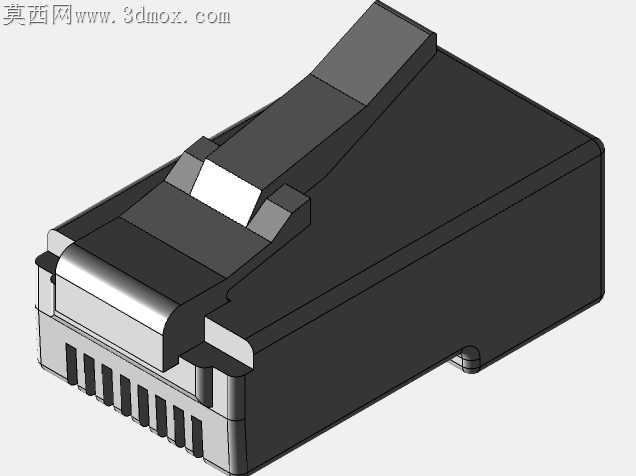

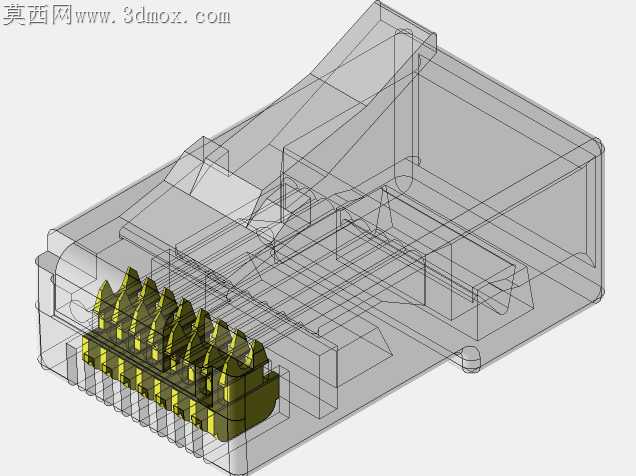

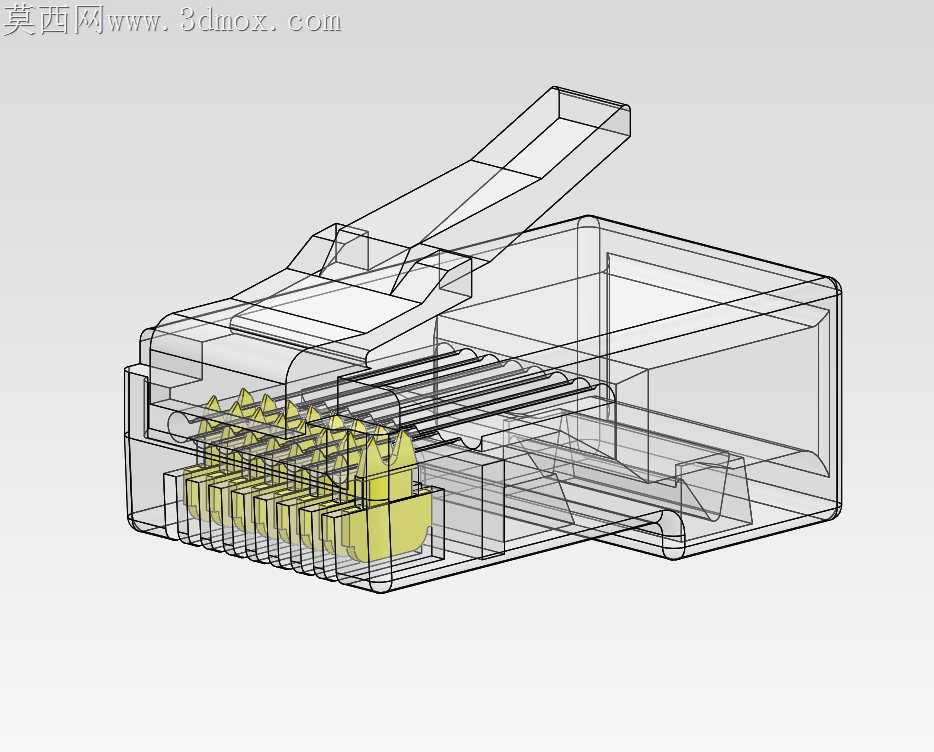

非屏蔽式八芯以太网水晶接插件结构设计

常规非屏蔽水晶头压接后常出现芯线错位、弹片疲劳断裂、卡扣松脱的现场问题，这款接插件的结构设计完全围绕压接装配的公差适配做细节打磨。接触金针的排布槽做了0.02mm的渐变收窄处理，穿线时单根芯线能顺着槽壁自然滑入对应卡位，不会出现相邻芯线交叉叠压的情况，压接时刀片切入芯线绝缘层的深度刚好控制在铜芯直径的三分之一，既保证接触电阻稳定在毫欧级，又不会切伤铜芯导致反复弯折后断芯。尾部的线缆固定卡位做了倒齿状的微结构，压接后外皮被倒齿咬入，承受15kg的轴向拉力时线缆也不会从接头内滑脱，适配常见的五类、六类非屏蔽网线外径公差，不用额外修剪外皮就能顺利卡入。上方的锁定弹片做了根部加厚的圆弧过渡，弹片按压行程控制在4mm，反复插拔1200次后弹片的回弹力仍能保持初始值的85%以上，不会出现弹片塌陷导致接头从网口松脱的情况。接头本体的透明壳体做了内壁减薄的透光处理，压接后能直接观察到每根芯线是否顶到接头前端，不用借助额外工具就能排查穿线不到位的问题，壳体边缘的分型线做了0.05mm的错位避让，插拔时不会刮蹭网口内壁的镀金层，减少网口接触件的磨损。插合面的导向倒角做了15度的斜切处理，对准网口时不用刻意对位就能顺利插入，盲插场景下也不会出现插歪顶坏针脚的情况。内部的线序分隔筋做了圆角处理，穿线时不会刮伤芯线的绝缘皮，避免长期使用后绝缘皮破损出现线间短路的隐患。弹片表面做了细微的防滑凸点，拔取接头时手指不会打滑，不用过度用力就能按压弹片顺利拔出。壳体的材质选用高透的改性PC，兼顾透明度和抗弯折性能，低温环境下也不会出现壳体脆裂的问题，适配机房、户外布线等多场景的使用需求。
