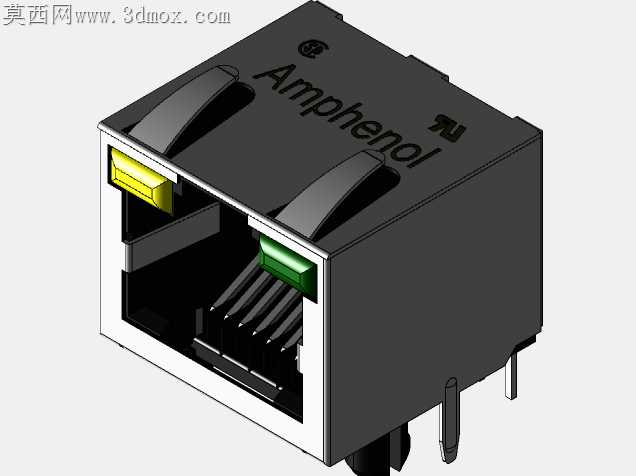

安费诺彩色RJ45网口连接器结构设计

板载网口连接器在SMT回流焊工序中，常出现塑胶基座受热变形导致插针共面度超差的问题，后续插件时易出现虚焊、针脚歪斜顶坏PCB焊盘的隐患，这款带双色指示灯的RJ45连接器在结构设计上针对性做了多处适配调整。塑胶基座的卡扣让位槽做了0.15mm的单边余量预留，既保证屏蔽外壳压装时不会撑裂基座侧壁，又能让卡扣与外壳的卡合量控制在0.2mm，避免过盈量太大导致基座内的插针安装槽出现形变偏移。前端的黄、绿双色指示灯导光柱做了倒扣式防脱结构，导光柱插入基座的定位柱直径比安装孔小0.08mm，装配时不需要额外点胶固定，过回流焊时导光柱也不会因为热胀冷缩从基座中弹出，同时导光柱的出光面做了微磨砂处理，光线透出时不会出现局部亮斑，在设备面板上的指示效果更均匀。插针的弯折处做了圆弧过渡处理，没有直角应力集中点，插针压入基座时不会因为应力释放出现针脚上翘，针脚伸出基座底部的长度统一控制在1.2mm，刚好匹配常规2层PCB板的焊盘透锡要求，波峰焊时锡液不会顺着针脚缝隙渗到连接器内部造成针脚短路。屏蔽外壳的两侧弹片做了内收15度的预变形设计，连接器插入设备面板的安装孔时，弹片能顺着孔壁滑入，不会出现弹片外翻卡滞在面板外侧的问题，弹片表面做了滚花处理，和面板金属层接触时的接触电阻更小，电磁屏蔽效果更稳定。连接器尾部的定位柱做了十字开槽设计，插入PCB的定位孔时能产生微量形变补偿孔位公差，就算PCB定位孔有±0.1mm的位置偏差，定位柱也能顺利插入，不会把连接器顶偏导致针脚和焊盘错位。基座内部的水晶片卡接弹片做了加厚处理，反复插拔水晶头时弹片的形变量始终在弹性极限范围内，不会出现插拔次数多了之后弹片疲劳松脱，导致网口接触不良掉链路的问题。弹片的接触点做了镀金层厚度的差异化设计，接触区域镀金层厚度比非接触区域厚0.3μm，既控制了整体物料成本，又能保证长期插拔后的接触可靠性，不会因为表层氧化导致接触电阻升高影响网络传输稳定性。
