异形轮廓铣削加工配套工装夹具结构

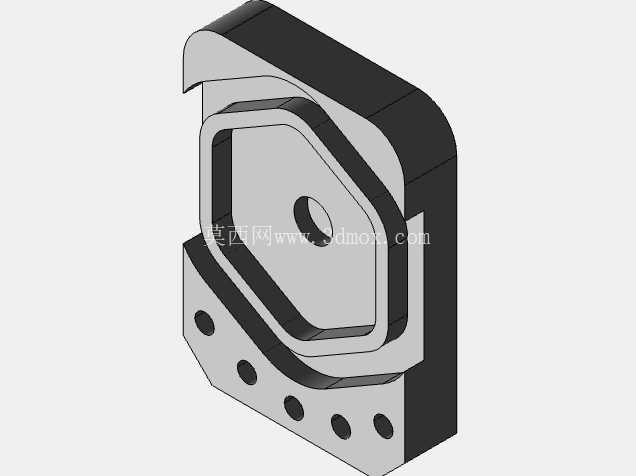

　　这套结构件主要面向数控铣削加工场景，针对异形轮廓类零件的批量装夹需求设计，在立式加工中心、数控铣床的单工序或多工序连续加工环节中使用，能够替代通用平口钳、简易压板的装夹方案，解决异形零件装夹定位基准不统一、重复装夹误差大的问题。从结构布局来看，主体采用一体化的L型支撑基体，一侧设置带内凹轮廓的定位型腔，型腔轮廓与待加工工件的非加工基准面完全贴合，能够限制工件的X、Y向平动自由度，同时配合侧面的压紧结构限制Z向窜动，保证铣削过程中工件不会因切削力产生位移。

　　基体下部均匀排布的六个通孔为安装固定孔，孔位间距按照加工中心工作台的T型槽标准间距设计，可直接通过T型螺栓将整套工装固定在工作台面上，安装时无需额外制作过渡垫板，安装边界控制在120mm×80mm×65mm的空间范围内，不会占用过多工作台行程，适配中小型立式加工中心的工作台尺寸。定位型腔中心位置设置的圆形通孔为排屑与避让孔，铣削过程中产生的金属切屑可通过该孔直接落入工作台排屑槽，同时也能避让铣刀加工到型腔底部时的刀路延伸段，避免刀具刮伤工装基体。基体上部的弧形凸起结构为压紧臂的安装基座，压紧臂采用与基体轮廓匹配的弧形设计，旋转压紧时能够完全贴合工件上表面的非加工区域，压紧力分布均匀，不会导致薄壁类工件产生装夹变形。

　　设计过程中优先考虑了装夹的快速性，定位型腔与工件基准面采用间隙配合，配合公差控制在H7/g6区间，工件放入型腔后无需反复找正，单次装夹的定位时间可控制在10秒以内，适合小批量异形零件的快速换产加工。同时整套结构的受力路径经过优化，铣削加工时的主切削力方向直接指向基体的刚性支撑区域，压紧结构仅需提供辅助夹紧力，无需过大的锁紧力矩即可满足加工刚性要求，能够承受硬质合金铣刀在S1500r/min、F800mm/min切削参数下的铣削载荷，加工过程中不会出现振刀、工件移位等问题。结构的边角位置均做了R2-R3的倒角处理，既避免了热处理过程中的应力集中问题，也能防止操作人员装夹工件时被锐边划伤。

　　基体的安装面与定位型腔的垂直度控制在0.02mm以内，定位型腔的轮廓度公差控制在0.015mm，能够保证工件装夹后的定位精度满足IT7级加工精度要求，加工完成后的工件轮廓尺寸一致性偏差可控制在0.03mm以内。针对不同厚度的同轮廓工件，这套工装还可以通过在定位型腔底部加装调整垫片的方式适配，无需更换整套工装基体，提升了工装的复用率，降低了多品种小批量加工的工装制作成本。在日常使用维护方面，整套结构采用合金结构钢制作，表面经过淬火处理，硬度达到HRC45-50，耐磨性能优异，长期使用后定位面的磨损量极小，仅需定期清理定位型腔内的切屑残留，即可持续保证定位精度，维护成本极低。
