阶梯轴类连接定位机械构件

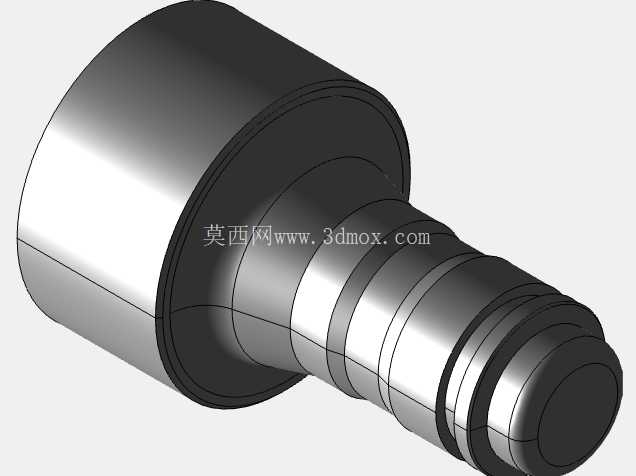

该轴类构件属于机械传动系统中常见的阶梯轴结构，整体采用同轴多段变径设计，从大直径法兰端到小直径插接端依次过渡，每一段轴径的差值都经过受力核算，避免轴肩位置出现应力集中导致的疲劳断裂问题。大直径端的圆柱面作为安装基准面，加工时需保证圆柱度公差控制在0.02mm以内，与配套的轴承内圈或者安装座孔采用过渡配合，装配后可承受径向载荷与少量轴向窜动，常见于小型动力输出单元、工装夹具定位模块、流体控制组件的连接部位。

从实际应用场景来看，这类轴件多用于中低载荷的传动链路中，比如小型自动化设备的动力输出端、检测工装的定位销轴、压铸模具配套的抽芯机构导向轴，不同直径的轴段分别承担不同功能：靠近大端的第一阶轴段主要承担径向支撑作用，装配时会配套深沟球轴承或者铜套，减少转动过程中的摩擦损耗；中间的多段环形槽结构，一部分用于安装轴用挡圈，实现轴向位置的限位，避免轴件工作过程中出现轴向窜动，另一部分环形槽可用于安装O型密封圈，在有流体介质的工况下实现密封效果，防止润滑油泄漏或者外界粉尘进入配合面。

设计过程中，所有轴肩位置都做了微小的圆角过渡处理，没有采用直角清根结构，一方面是降低热处理过程中该位置的开裂风险，另一方面也能减少装配时零件边角的磕碰损伤。小直径端的轴段做了等径设计，端部做了小倒角处理，方便装配时快速插入配套的连接孔位，不需要额外找正即可完成初步对位，提升装配效率。整体外形的同轴度要求较高，所有轴段的公共轴线为设计基准，大端圆柱面、中间配合轴段、小端插接轴段相对于公共轴线的径向圆跳动公差不超过0.03mm，保证转动过程中不会出现偏心抖动的问题。

安装边界方面，该轴件的轴向安装尺寸由各轴段的长度共同决定，大端端面作为轴向定位基准，装配时贴合安装座的定位端面，配合轴用挡圈的限位，可将轴向窜动量控制在0.1mm以内；径向安装尺寸以最大直径的轴段为边界，配套的安装座孔直径需与大端轴径匹配，预留合适的配合公差，周边需要预留至少5mm的装配操作空间，方便挡圈的安装与拆卸。从受力特性来看，该结构可承受的径向载荷大于轴向载荷，适合作为转动支撑或者定位连接使用，不适合传递大扭矩的重载传动场景，在轻载传动、定位导向的工况下具备较好的通用性，结构简单可靠，加工难度低，常规的车削加工即可完成大部分工序，后续根据使用需求可做调质或者表面淬火处理，提升轴面的耐磨性能。

在三维建模过程中，这类轴件优先采用旋转特征生成主体结构，再通过切除特征生成各段的环形槽与端部倒角，建模时需要注意各轴段的直径公差、圆角尺寸的参数化设置，方便后续根据不同的安装需求调整尺寸参数，不需要重新绘制整体轮廓。装配验证时需要重点检查轴肩与配套零件的贴合情况、挡圈槽的尺寸是否符合标准件的安装要求、密封圈槽的深度与宽度是否匹配对应规格的O型圈，避免出现装配干涉或者密封失效的问题。
