欧式对称卷草纹房屋外装雕花构件

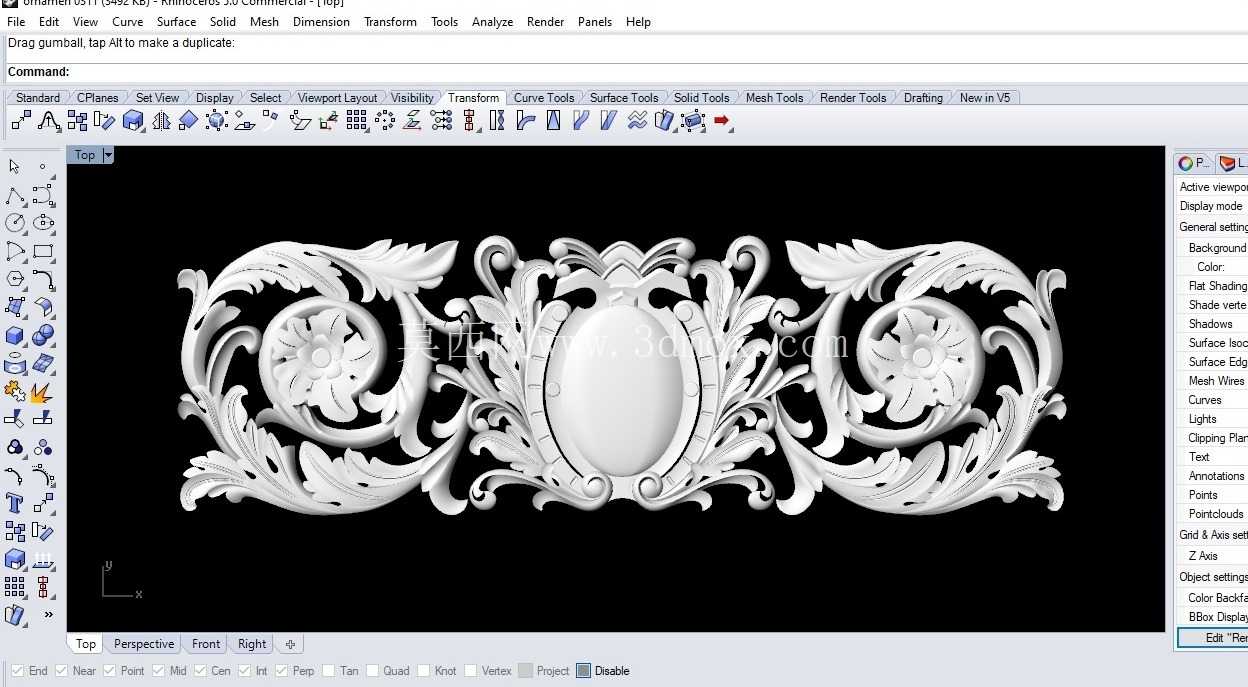

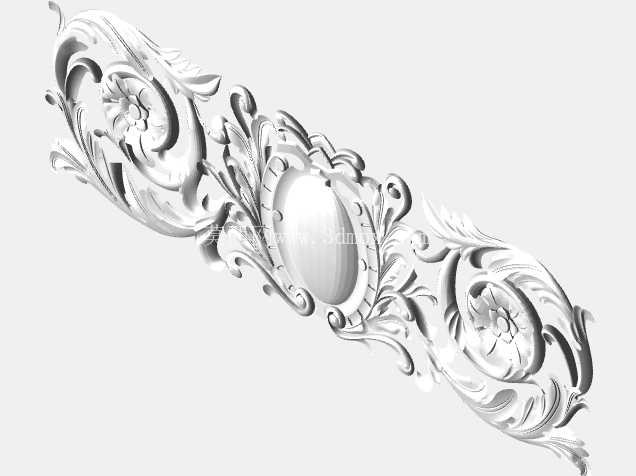

做建筑外装构件加工的同行都清楚，这类对称式浮雕花件是欧式外墙装饰里的高频需求，以往靠手工泥塑打样的方式，不仅周期长，对称度很难把控，后续翻模生产出来的构件左右纹饰偏差经常超过2mm，现场安装时拼缝错位的问题屡见不鲜，后期打磨补灰的工作量甚至能占到总工时的三成。这次建模的核心思路，就是先锁定横向对称基准面，把单侧的卷草纹、叶瓣造型、中心椭圆嵌位结构全部做参数化约束，再通过镜像特征生成整体结构，从建模根源上保证左右纹饰的形位公差控制在0.1mm以内，完全匹配后续数控铣削的加工精度要求。

从实际应用场景来看，这类花件主要用于别墅外墙檐口下方、窗套两侧、入户门头的装饰位，也可作为GRC隔墙板的嵌入式装饰模块使用。建模时特意把纹饰的凸起高度控制在35mm，这个尺寸是经过多轮加工验证的：如果浮雕凸起过高，数控铣削时刀具的悬伸量就要加大，加工过程中容易出现振纹，后续GRC浆料浇筑时也容易在深腔位置产生气泡缺陷；如果凸起高度过低，安装到外墙后远距离的视觉层次感会明显不足，起不到装饰作用。中心位置预留的椭圆平面，是专门为后续安装标识牌、门牌或者定制徽章预留的安装位，平面区域做了0.5mm的下沉处理，后期粘贴装饰件时可以容纳胶层厚度，避免胶体外溢影响周边纹饰的整洁度。

考虑到数控铣床的加工特性，建模时所有纹饰的转角位置都做了R2以上的圆角过渡，没有尖锐的直角结构，一方面是避免铣削加工时刀具在直角位置出现进给停顿留下刀痕，另一方面也能减少后续GRC构件脱模时的边角崩损问题。整个花件的背部做了15mm深度的网格状加强筋结构，安装时可以通过加强筋的空隙填充粘接砂浆，提升构件和墙面的粘接强度，同时相比实心结构能减重40%左右，降低高空坠落的安全隐患。

在安装边界的处理上，花件的左右两端都做了10mm的平直衔接边，现场安装时如果需要和相邻的装饰线条拼接，只需要把衔接边和线条的对接面做简单打磨就能实现无缝拼接，不需要额外裁切纹饰部分，大幅降低现场施工的难度。纹饰的叶瓣边缘都做了1mm的倒斜角处理，既可以避免运输、安装过程中边角磕碰掉渣，也能减少外墙积灰在棱角位置的留存，降低后期清洁维护的频率。

实际加工验证阶段，用直径6mm的球头刀做曲面精加工，走刀步距设为0.2mm，加工出来的曲面粗糙度能达到Ra1.6，不需要额外做手工打磨就能直接用于翻制GRC生产模具，相比传统手工打样的方式，打样周期能缩短70%以上，而且同一套模型加工出来的模具一致性极强，批量生产时不会出现构件造型不统一的问题。另外建模时把所有曲面都做了曲率连续检查，没有出现曲面褶皱、法向反转的问题，导入加工编程软件时不需要额外修复几何特征，能直接生成刀路，减少编程人员的前期处理工作量。
