数控加工木质双翼赛事奖杯结构设计

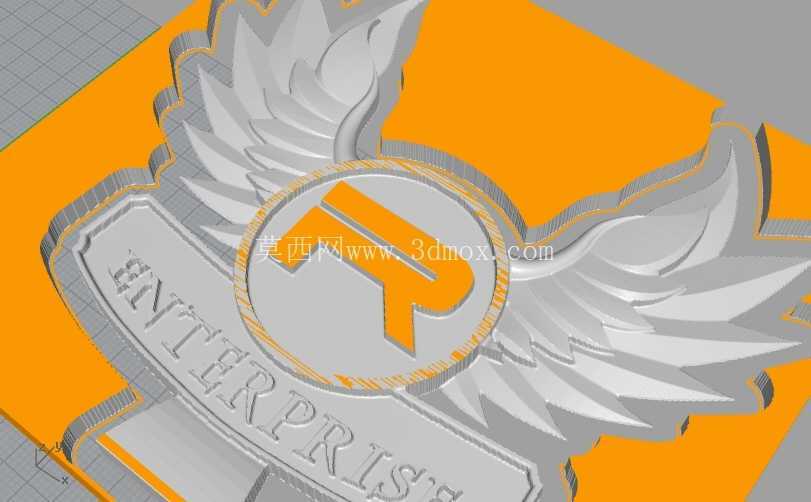

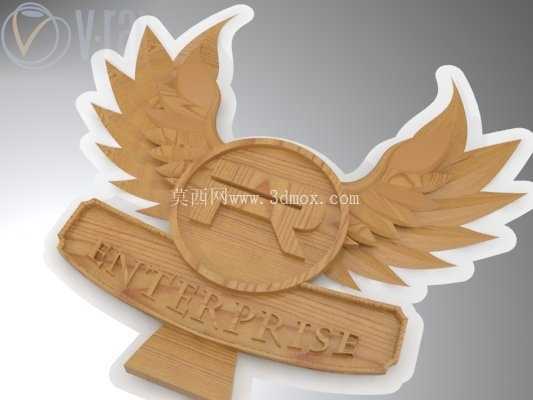

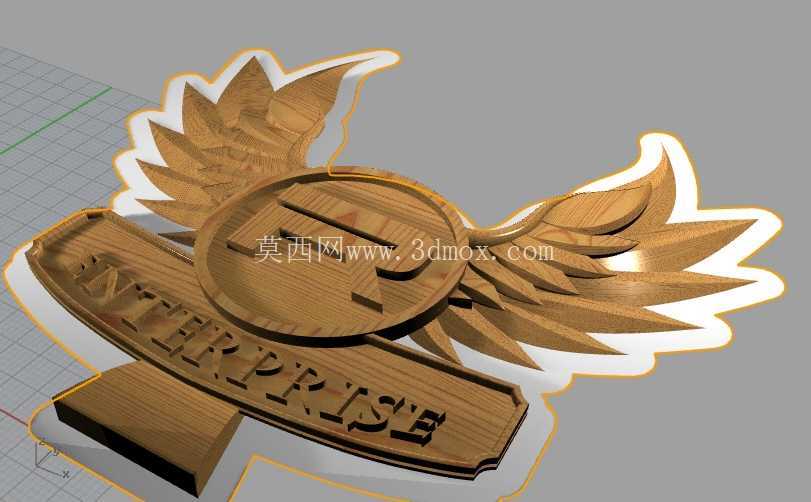

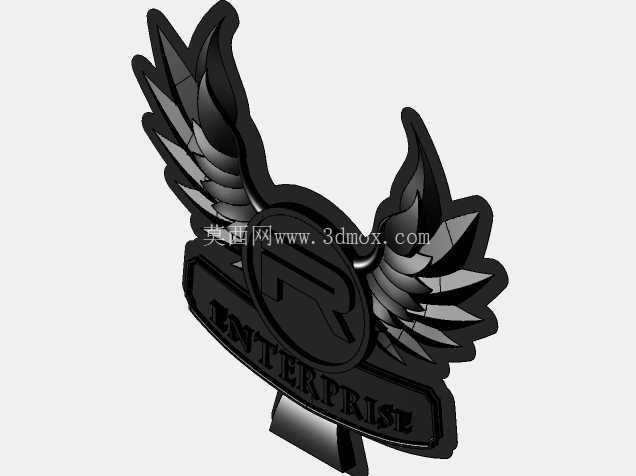

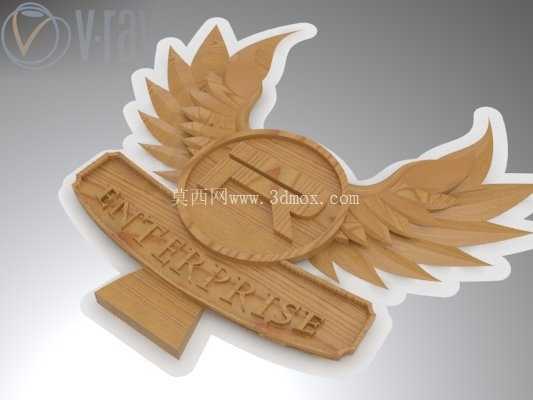

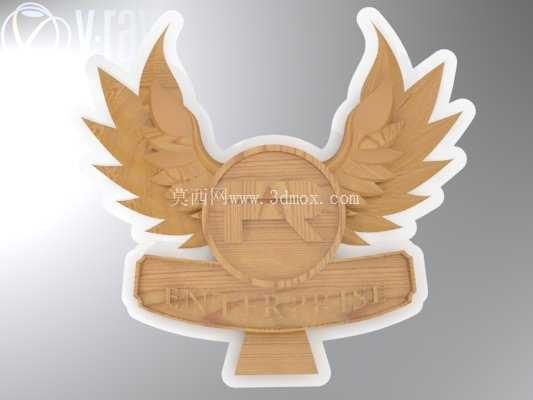

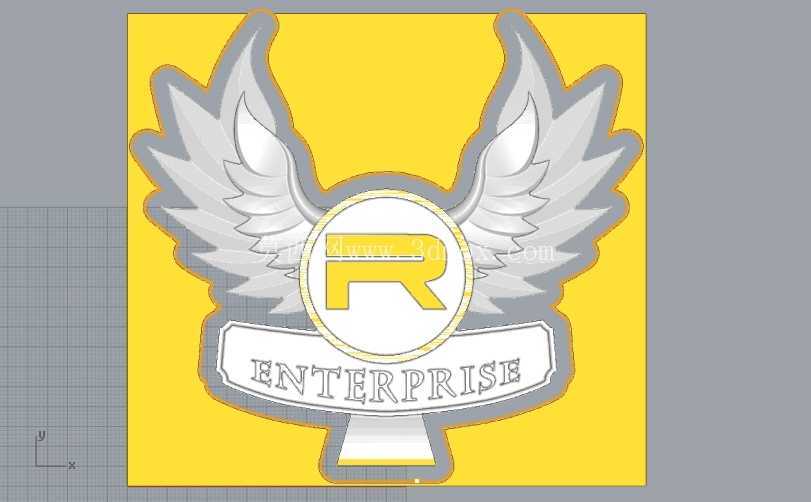

　　这款木质双翼造型奖杯的三维结构设计，核心面向数控加工场景落地，从工艺适配性出发完成全流程结构拆解，适配多轴数控铣床的加工路径规划逻辑。整体结构分为三个核心功能区段：底部基座、中部圆形标识区、上部双翼装饰区，三个区段采用一体化铣削成型思路，减少后续拼接工序带来的形位公差累积。底部基座为带圆角的矩形块结构，厚度方向预留12mm的装夹余量，加工时可通过台钳直接夹持侧边完成粗加工，待上部结构全部加工完成后再铣除装夹余量，避免薄壁结构在加工过程中出现振纹。基座正面预留平面雕刻区域，可根据赛事需求完成文字或图案的阴刻/阳刻加工，雕刻深度控制在1.5mm，既保证图案辨识度，又不会破坏基座整体结构强度。

　　中部圆形标识区直径为120mm，厚度与基座保持一致，边缘做R3mm的圆角过渡，避免加工后锐边划伤，圆形区域与两侧双翼的连接位置做2mm的圆弧过渡，减少应力集中，防止加工过程中出现崩边问题。上部双翼结构采用对称式设计，单翼展向长度为85mm，翼片最薄处厚度为3mm，建模时特意将翼片的拔模角度设置为3度，适配立铣刀的侧刃加工路径，减少精加工时的刀具空行程，同时避免薄壁翼片在加工时因刀具切削力过大出现断裂。翼片表面的羽毛纹理采用浅浮雕结构，纹理深度控制在0.8mm，采用球头刀精加工路径即可完成，不需要额外的电极加工工序，大幅缩短单件加工周期。

　　从实际应用场景来看，该结构不仅可作为赛事颁奖的奖杯使用，也可通过调整尺寸比例，作为文创摆件、企业荣誉展示牌、活动纪念标识等产品的加工母模，若更换加工材料为亚克力、铝合金、铜材等，仅需调整切削参数即可直接复用现有加工路径，不需要重新进行结构建模。建模过程中特意对所有内凹拐角做了R0.5mm的圆角处理，匹配常用直径1mm立铣刀的刀具半径，避免加工时出现清角不到位的问题，所有外露面的表面粗糙度要求设置为Ra1.6，仅需经过精加工后简单打磨即可达到涂装要求，不需要额外的抛光工序。

　　安装边界方面，奖杯整体底部为平面结构，可直接放置于展示台、荣誉柜等平面场景，若需要固定安装，可在基座底部预先加工M4的螺纹孔，通过螺丝与展示底座连接，螺纹孔深度设置为8mm，保证连接强度的同时不会穿透基座正面影响外观。结构设计时充分考虑了木材加工的特性，所有跨距较大的薄壁结构背部都做了隐性加强筋，加强筋厚度为2mm，与主体结构一体化加工，从正面观察不会看到加强筋结构，既保证了外观完整性，又提升了薄壁结构的抗形变能力，避免木材因温湿度变化出现翘曲变形。针对数控加工的工序排布，建模时将结构分为粗加工、半精加工、精加工三个工序层，粗加工留0.5mm的加工余量，采用大进给率快速去除多余材料，半精加工针对翼片等薄壁结构采用分层铣削，每层切削深度不超过1mm，减少切削力对薄壁的冲击，精加工采用顺铣方式，保证表面加工质量。整个模型的结构没有倒扣区域，不需要五轴机床即可完成全部加工，普通三轴数控铣床搭配回转工作台即可完成所有面的加工，降低了加工设备的门槛，适合小型加工坊批量生产。
