直弯引脚多形态TO-92晶体管封装结构

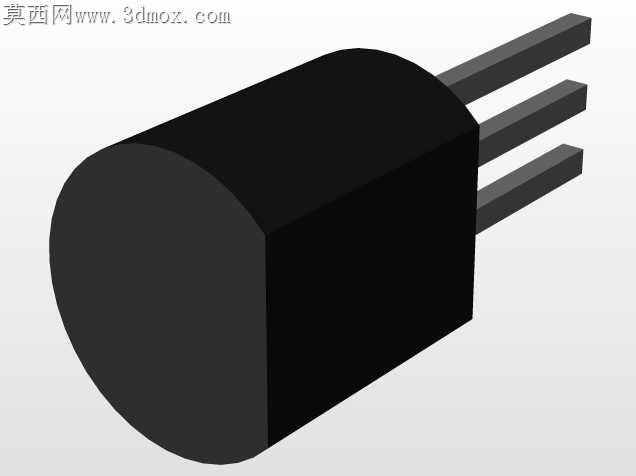

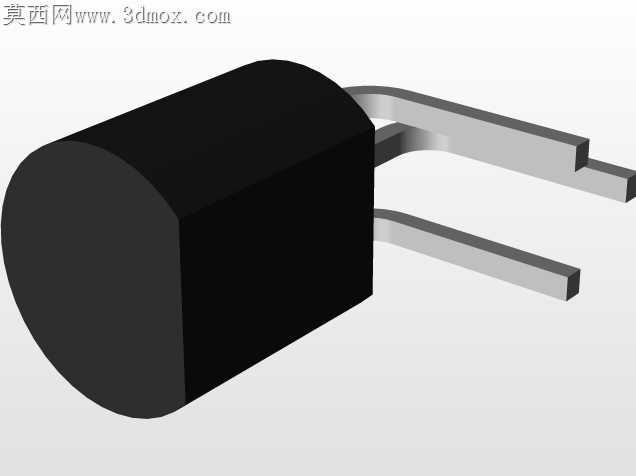

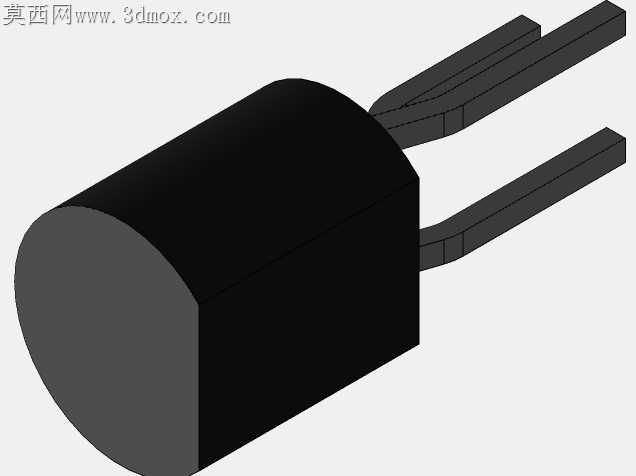

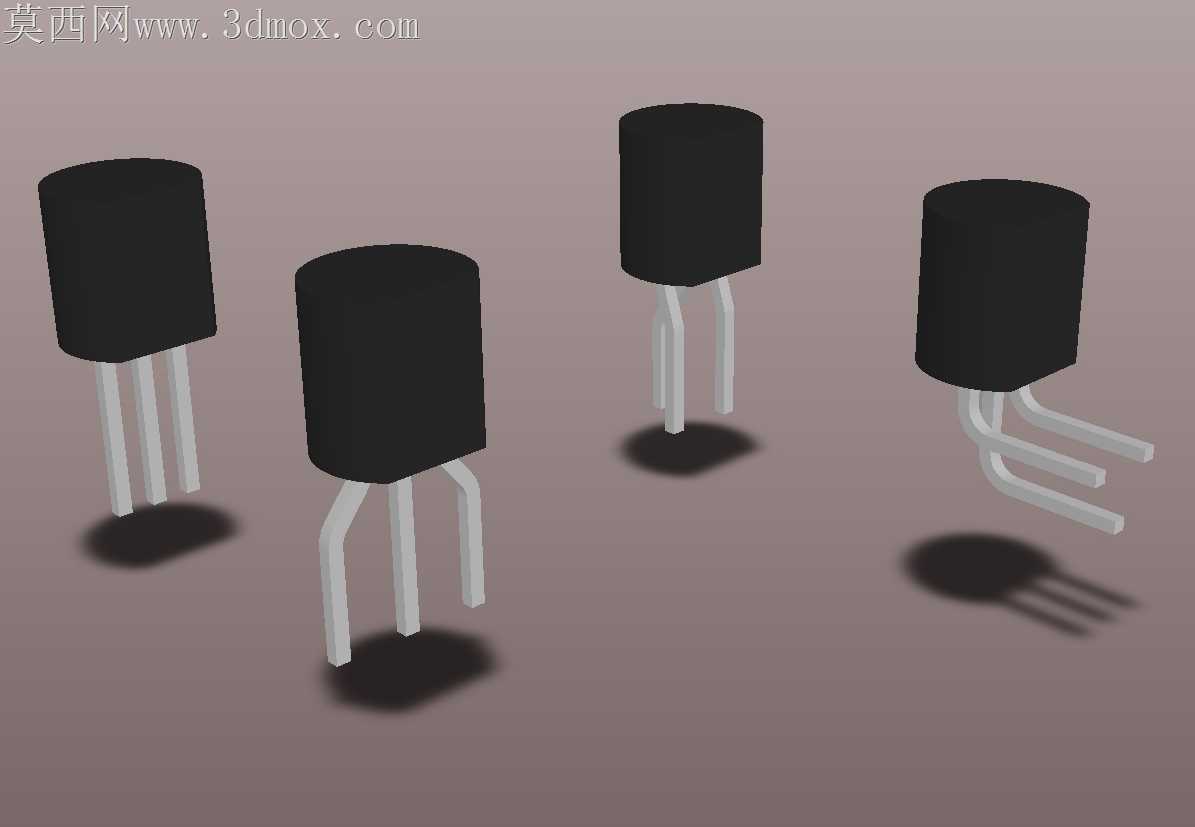

电子插件装配线上，TO-92封装晶体管的引脚成型偏差一直是波峰焊虚焊、引脚过孔卡滞的核心诱因，不少量产批次因为封装本体与引脚的同轴度偏差、引脚弯折半径不一致，导致插件机吸嘴取件偏移、过波峰时引脚吃锡高度不均，返修率居高不下。这套封装结构在设计时没有照搬通用公版的直引脚形态，同步覆盖了直插、90度弯脚、斜向弯脚三种常用引脚构型，完全匹配不同PCB板的安装空间需求——比如板间间距狭窄的电源模块里，弯脚构型可以让晶体管本体贴靠PCB板面安装，降低整体堆叠高度，避免和上层的散热片、接插件产生空间干涉。

塑封本体的圆柱端面做了微小的脱模斜度处理，斜度控制在0.3度，既不会影响本体外观的规整度，又能适配注塑模的顶出流程，避免顶针在黑色塑封表面留下发白的顶痕，同时本体底部和引脚衔接的位置做了0.2mm的圆弧过渡，没有尖锐的直角应力集中区，引脚在弯折成型时不会因为根部应力集中出现塑封层开裂、内部键合丝拉断的问题。引脚的截面尺寸严格匹配通用PCB板的0.8mm插件孔径，引脚表面的粗糙度控制在Ra1.6，既可以保证插件时的顺滑度，又能让焊锡在引脚表面形成均匀的浸润层，不会因为表面过于光滑导致焊锡附着力不足。

不同引脚构型的弯折位置都做了统一的定位基准，不管是直脚还是弯脚，本体下端面到引脚弯折点的距离公差控制在±0.1mm，插件机的定位夹具不需要针对不同引脚形态更换治具，吸嘴抓取本体上端面时的定位基准完全统一，能直接适配现有SMT+插件混合生产线的取件逻辑，不需要额外调整设备参数。引脚的弯折半径统一设定为0.5mm，既不会因为弯折半径过小导致引脚金属层产生微裂纹，长期使用后出现引脚断裂的问题，也不会因为弯折半径过大占用过多板面空间，焊盘的设计可以沿用通用TO-92封装的标准焊盘尺寸，不需要重新调整PCB布线规则。

黑色塑封本体的表面做了细微的哑光蚀纹处理，不会在生产流转过程中因为摩擦产生明显的划痕，同时哑光表面在产品终检的视觉检测环节，不会因为表面反光导致视觉系统误判本体表面的瑕疵，比如缺胶、气泡、标识印刷偏移等问题都能被准确识别。三种引脚形态的封装本体尺寸完全一致，料带包装时可以共用同规格的载带，不需要针对不同引脚形态开新的包装载带模具，降低供应链的物料管理成本。在手工焊接实训场景里，这套多形态封装也能让学员快速掌握不同引脚成型方式的焊接技巧，理解引脚应力释放、焊锡浸润角度对焊接可靠性的影响，避免实际生产中出现引脚受力拉扯导致的焊盘脱落问题。
