多引脚形态TO-247晶体管封装结构

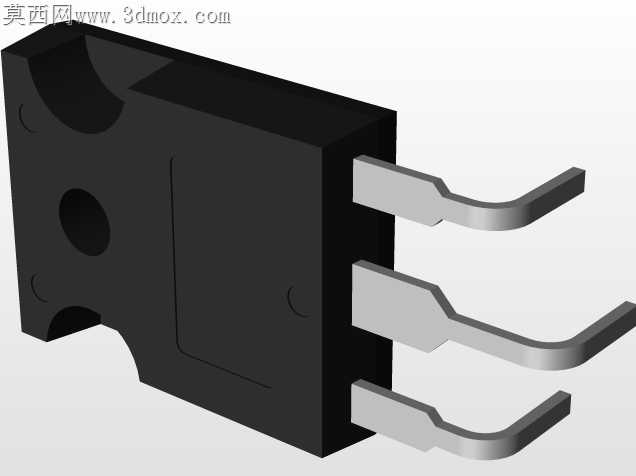

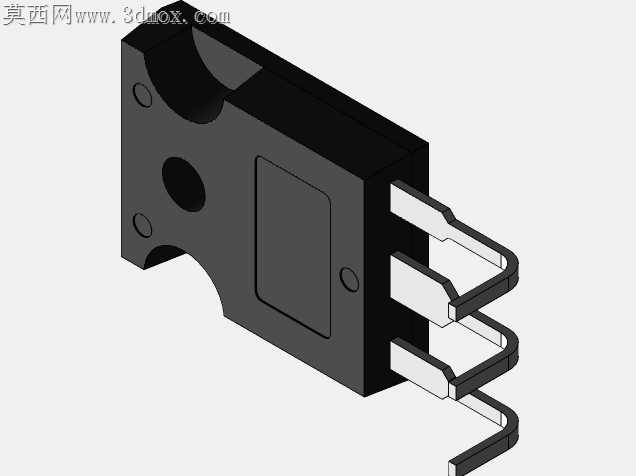

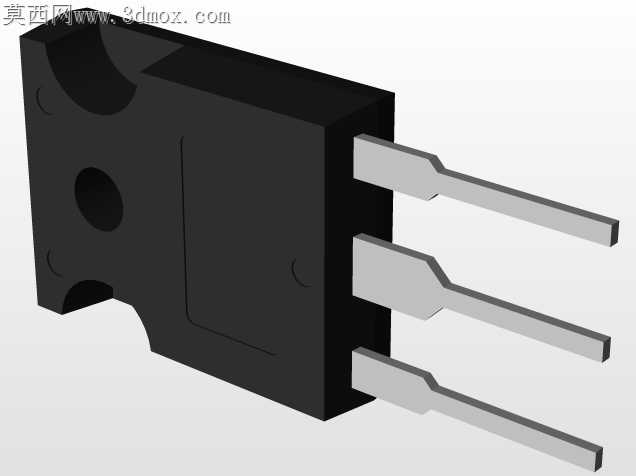

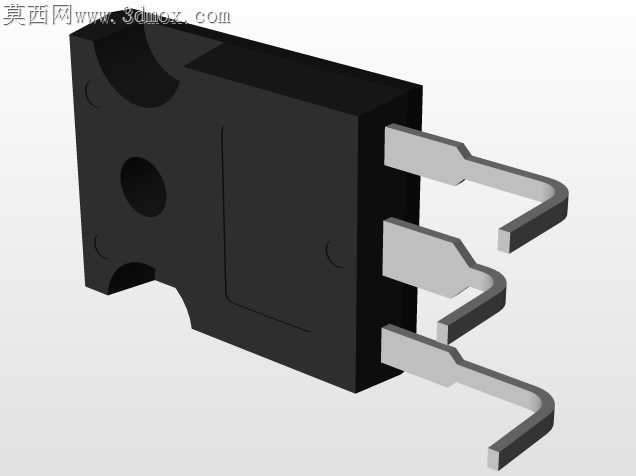

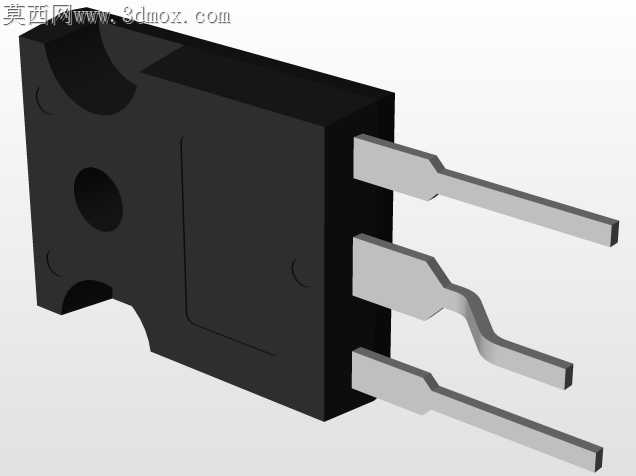

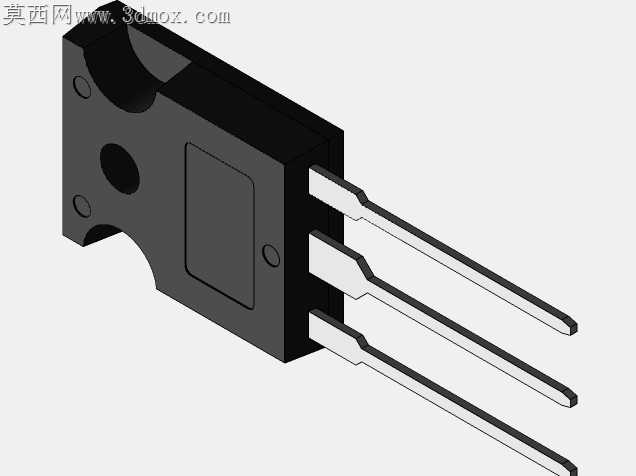

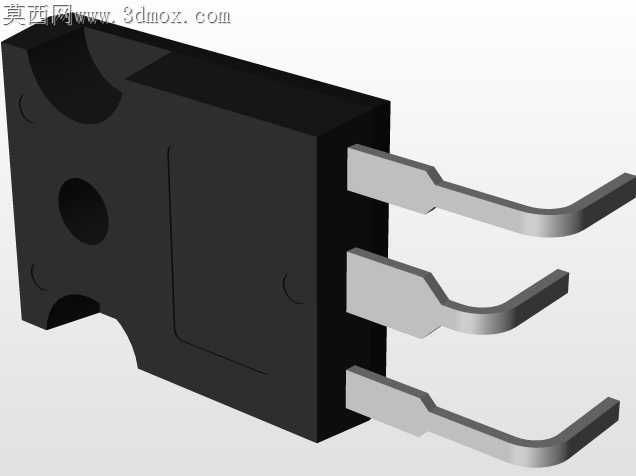

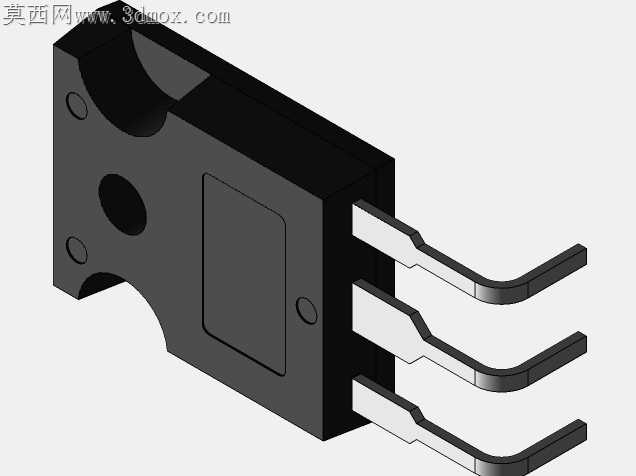

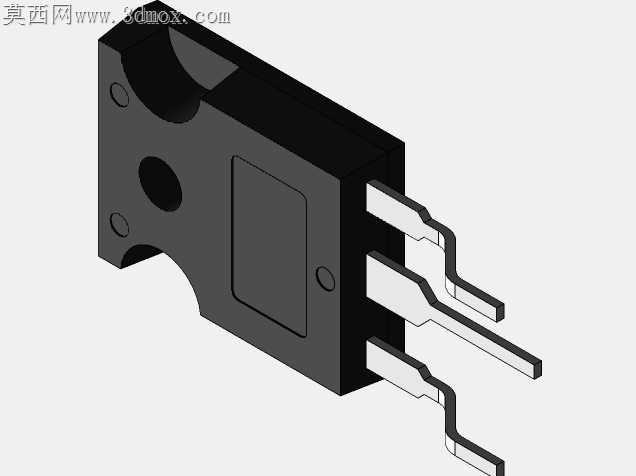

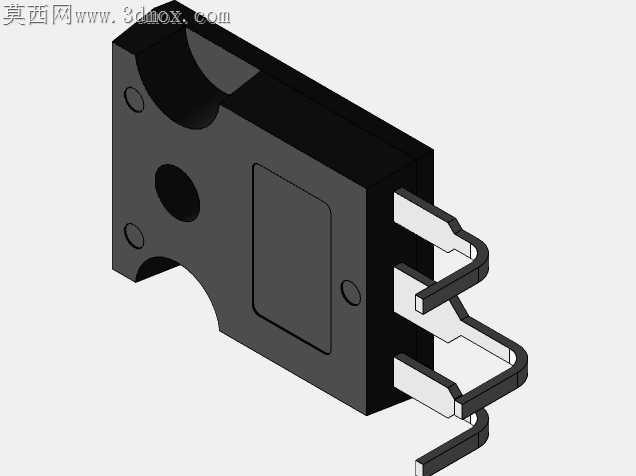

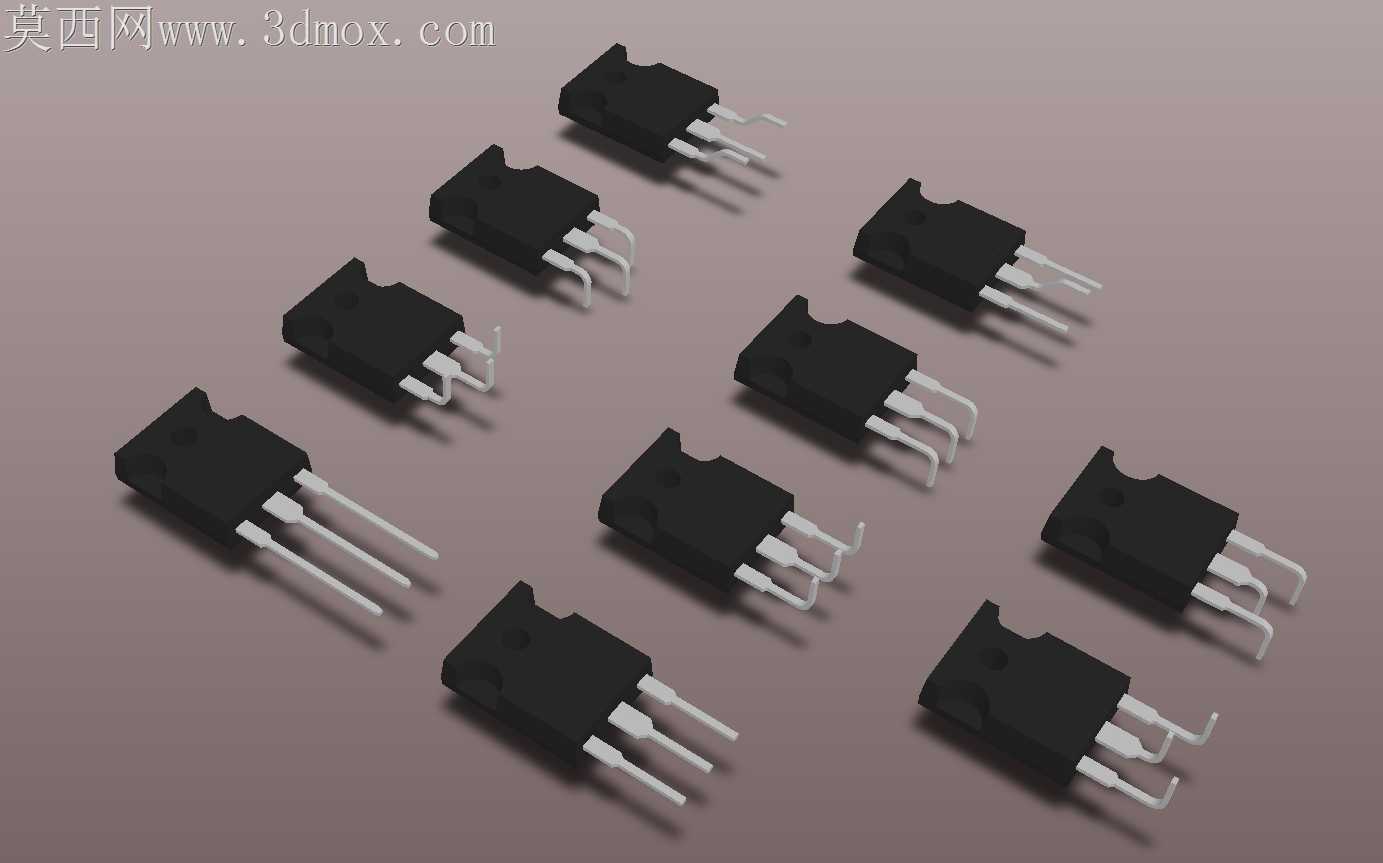

功率半导体量产环节里，TO-247封装的引脚成型公差一直是SMT贴片良率的核心卡点，常规封装模型只做单一引脚形态，根本覆盖不了产线里不同成型工艺带来的引脚角度、弯折半径差异，做回流焊仿真时经常出现引脚共面度偏差预判不足，导致批量虚焊、引脚顶起塑封本体的问题。这套封装模型把产线常见的11种引脚成型状态全部做了还原，直插引脚的棱边做了0.05mm的倒角处理，对应冲压引脚时的去毛刺工艺，不会出现模型棱边过于锐利导致仿真时应力集中系数计算失真的情况。弯折引脚的弯折半径严格控制在引脚直径的1.5倍，完全匹配现有引脚成型机的模具参数，弯折处的金属形变区域做了细微的直径收窄处理，还原冷冲压弯折时的金属延展特性，做引脚插拔力仿真时能得到更贴近真实产线的数值。塑封本体的散热安装孔做了0.1mm的沉台设计，对应锁付散热片时的螺丝垫片容置空间，不会出现模型里螺丝头直接顶在塑封表面导致的应力开裂误判，塑封本体和引脚结合的位置做了一圈0.2mm的溢胶凸台，还原塑封模注塑时的溢胶残留形态，做三防漆涂覆仿真时能精准预判漆层在结合处的堆积厚度。不同引脚形态的模型可以直接导入贴片仿真软件，对应不同供料器来料的引脚状态，提前调整吸嘴高度、贴片压力参数，不用再反复打样测试引脚共面度的适配范围。塑封本体表面的脱模斜度做了1.2度的细微处理，对应塑封模的出模要求，不会出现模型倒扣导致的模具加工干涉误判，引脚根部的锁胶结构做了内凹的锯齿形态，还原封装内部引脚和塑封料的结合力结构，做温度循环仿真时能准确计算引脚和塑封料之间的热应力拉扯值，提前预判长期使用后的引脚松脱风险。
