USB接口自动组装非标生产设备结构

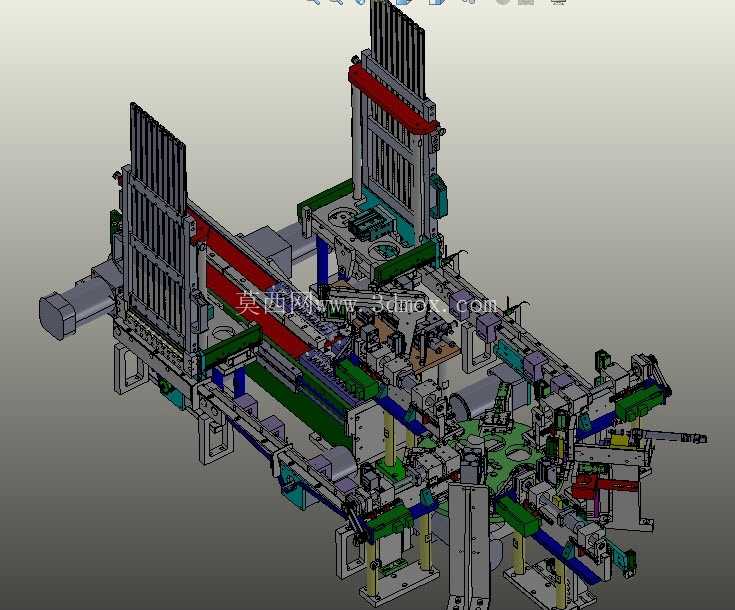

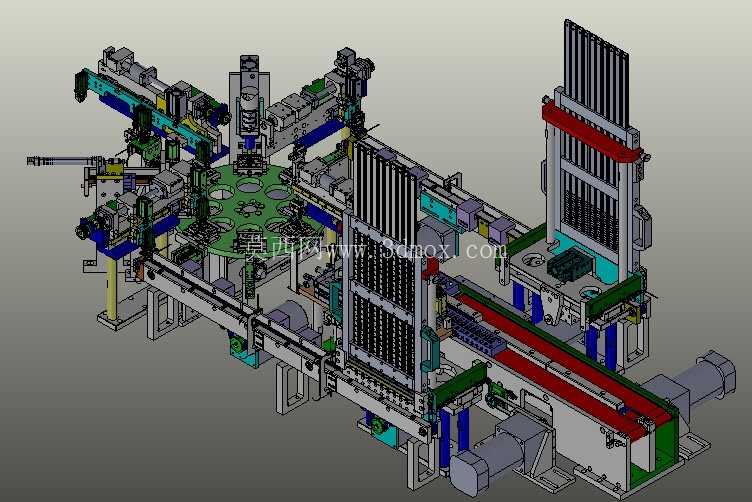

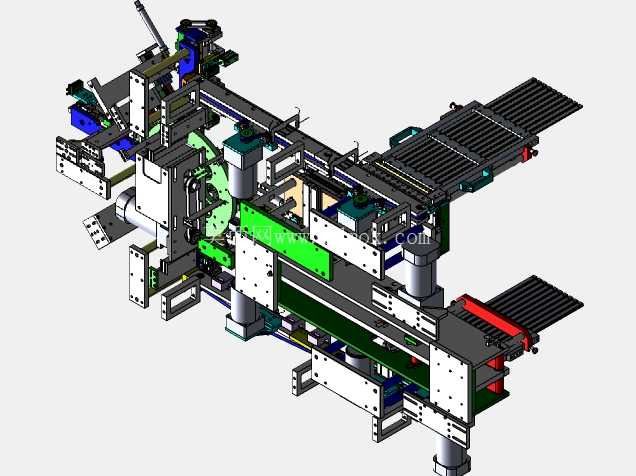

　　这套设备针对消费电子连接器生产环节的USB接口组装工序开发，核心解决传统人工组装USB接口时效率低、一致性差、不良品率高的痛点，适配3C电子制造车间的批量生产场景，可直接接入现有连接器生产线体，完成USB金属外壳、塑胶基座、接触端子等多类零件的全自动组装作业。从结构布局来看，设备采用双列并行载具输送线作为工件流转载体，线体两侧对称布置多工位作业模组，整体安装边界可适配常规车间1.2米宽度的设备安装工位，底部预留可调脚杯安装位，可根据现场线体高度差做±20mm的水平调节，无需额外搭建加高基座。

　　设备上料端配置两组竖向上料仓，分别存放待组装的金属外壳与塑胶基座料件，料仓采用弹夹式储料结构，单次补料可满足2小时连续生产需求，料仓出口配置分料错位机构，可将叠放的料件逐件分离至输送载具上，分料动作通过凸轮连杆结构驱动，无需额外配置独立伺服动力，减少电气控制点的同时提升分料动作的可靠性。载具定位采用锥销配合浮动支撑结构，当载具流转至作业工位时，顶升机构将载具抬离输送皮带，通过两个定位锥销插入载具底部定位孔实现精准定位，重复定位精度可控制在±0.02mm以内，满足端子插装、外壳压合等工序的精度要求。

　　端子上料采用卷料直送结构，配合裁切插装一体化模组，可将成卷的接触端子带料裁切为定长单体后直接插入塑胶基座的端子槽内，插装过程中配置压力检测模块，当插装压力超出阈值时设备自动停机报警，避免端子弯折或基座开裂产生不良品。中间工位配置多组气动压合模组，分别完成端子与基座的预固定、金属外壳与基座的扣合、成品尺寸校形等工序，压合行程通过硬限位块控制，压合头采用快换结构，可根据不同规格USB产品的压合需求快速更换压头，换型时间可控制在30分钟以内。设备下料端配置成品检测与分选机构，通过视觉检测模块检查端子插装位置、外壳扣合间隙等尺寸参数，合格产品通过流道流入成品收集盒，不良品则分选至不良品料盒，避免不良品流入下一道工序。

　　整体设计过程中优先考虑设备的维护便捷性，所有作业模组均采用模块化安装结构，单个模组故障时可整体拆卸更换，无需拆解相邻工位结构；气路与线路分别布置在设备两侧的拖链与线槽内，线槽预留20%的备用空间，方便后续增加检测或作业工位时的线路布设。传动部件全部配置集中润滑注油点，日常维护时无需拆解设备护罩即可完成所有润滑点的注油保养。设备的安全防护采用透明亚克力护罩配合安全门开关，当设备运行时护罩门被打开，设备立即停止所有动作，避免作业人员误触运动部件发生安全事故；护罩上预留透明观察窗，可在设备运行时直接观察各工位的作业状态，无需频繁开启护罩。从结构刚性来看，设备主框架采用4040与4080系列工业铝型材拼接搭建，连接部位采用高强度角码配合螺栓紧固，关键受力工位的安装板采用45号钢调质处理后加工，避免长期运行过程中因结构变形导致的作业精度下降。输送线驱动采用减速电机配合同步带传动，输送速度可根据生产节拍需求在0-15m/min范围内无级调节，适配不同生产节奏的线体对接需求。
