Togg T10X电动SUV概念车身结构设计

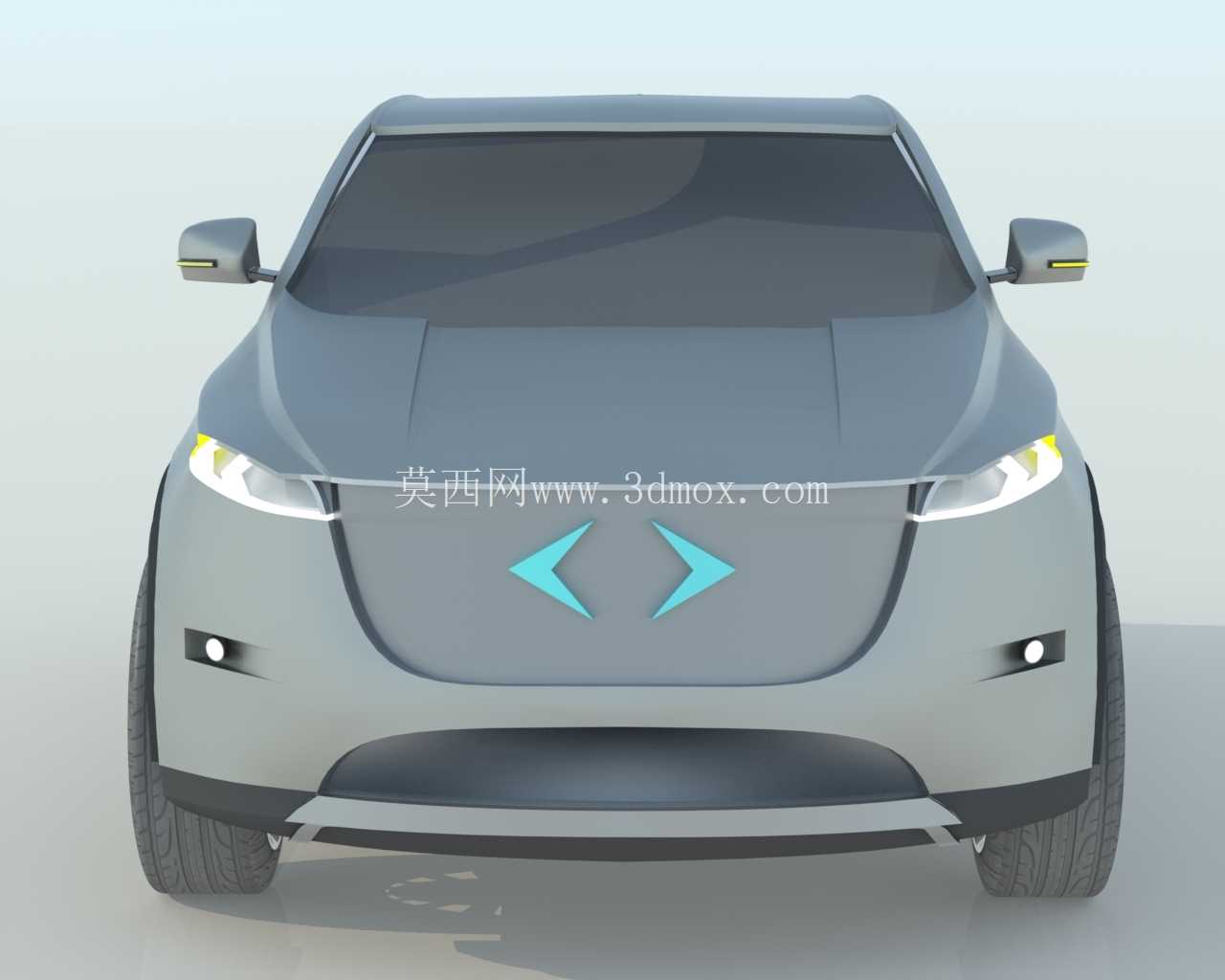

　　该模型聚焦纯电紧凑型SUV的车身外覆盖件与核心安装边界重构，在常规城市家用SUV的尺寸框架下调整了前后悬比例，将前悬长度压缩至890mm，后悬控制在930mm，轴距预留2760mm的车内布置空间，整体车宽设定为1860mm，车高1670mm，既保证了车内前后排的头部与腿部空间余量，也为底盘下方的动力电池包预留了140mm的离地安装间隙，同时兼顾了城市道路行驶的通过性与侧倾稳定性。设计过程中优先考虑了空气动力学性能的优化，前脸采用全封闭一体化覆盖件，取消了传统燃油车的进气格栅结构，将主动散热进风口布置在下保险杠两侧的隐蔽位置，高速行驶时可根据三电系统的散热需求自动调节开度，既降低了前脸的风阻系数，也简化了前围外板的冲压工序。

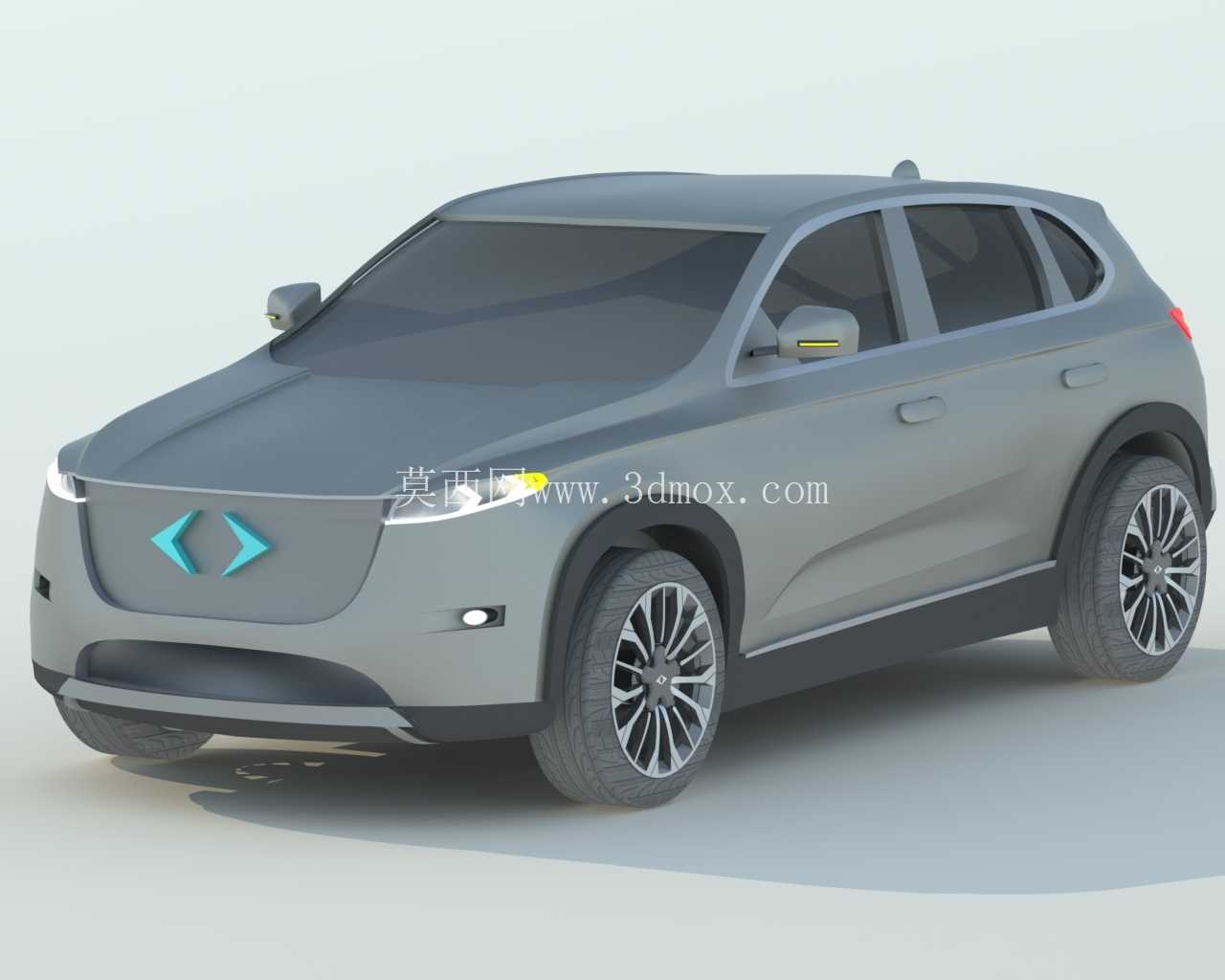

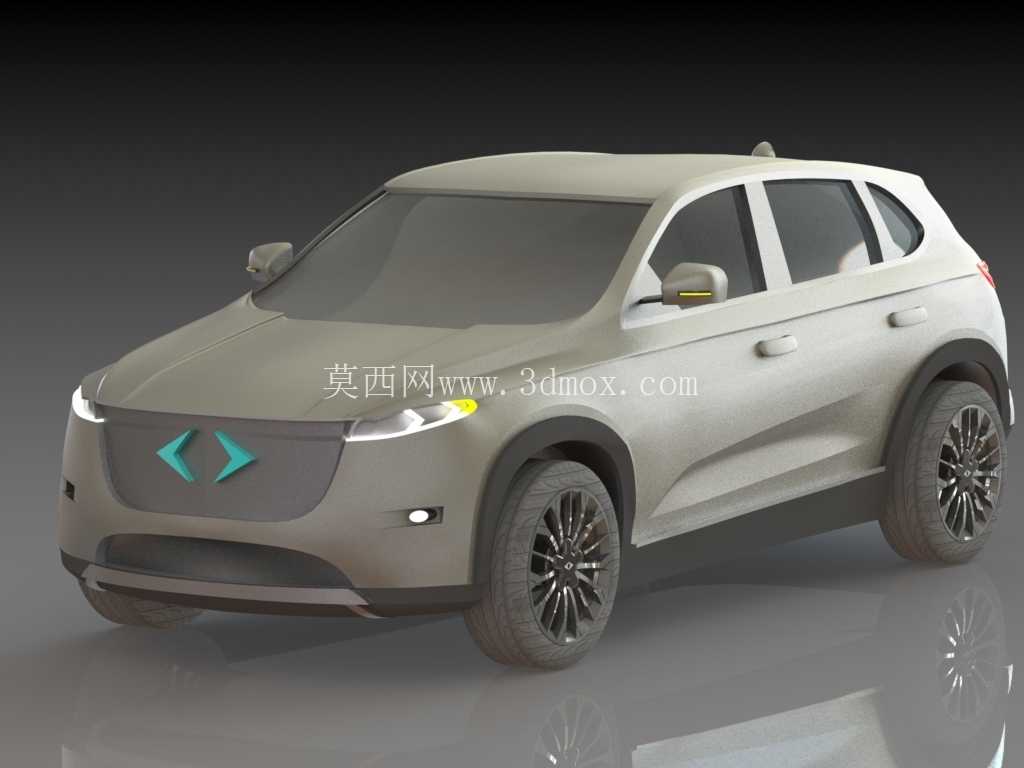

　　前大灯采用狭长的贯穿式灯带布局，灯带与前舱盖前缘、翼子板棱线完全齐平，避免了传统凸起灯组带来的气流分离问题，灯组下方的翼子板处预留了毫米波雷达与侧向摄像头的安装位，安装面与翼子板曲面做了共面处理，不会额外增加风阻。车身侧面采用双腰线设计，上腰线从前翼子板后端一直延伸至尾灯组，与车门把手做了一体化融合，采用隐藏式弹出结构，解锁时自动弹出，行驶时收回与车门曲面齐平；下腰线在前后轮拱位置做了外扩处理，轮拱边缘预留了25mm的轮眉安装间隙，可适配19-21寸不同规格的轮毂与轮胎，满足不同配置版本的装配需求。

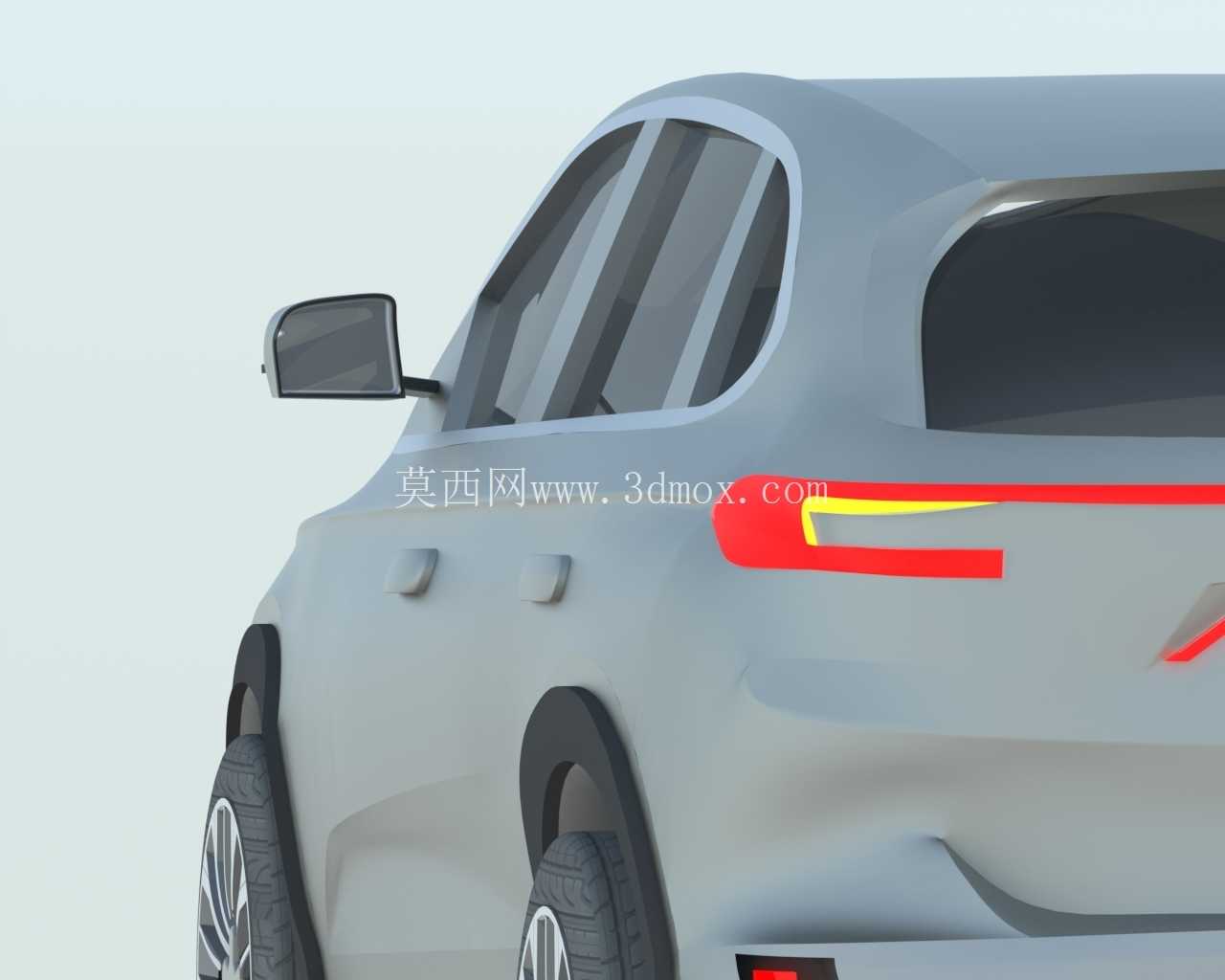

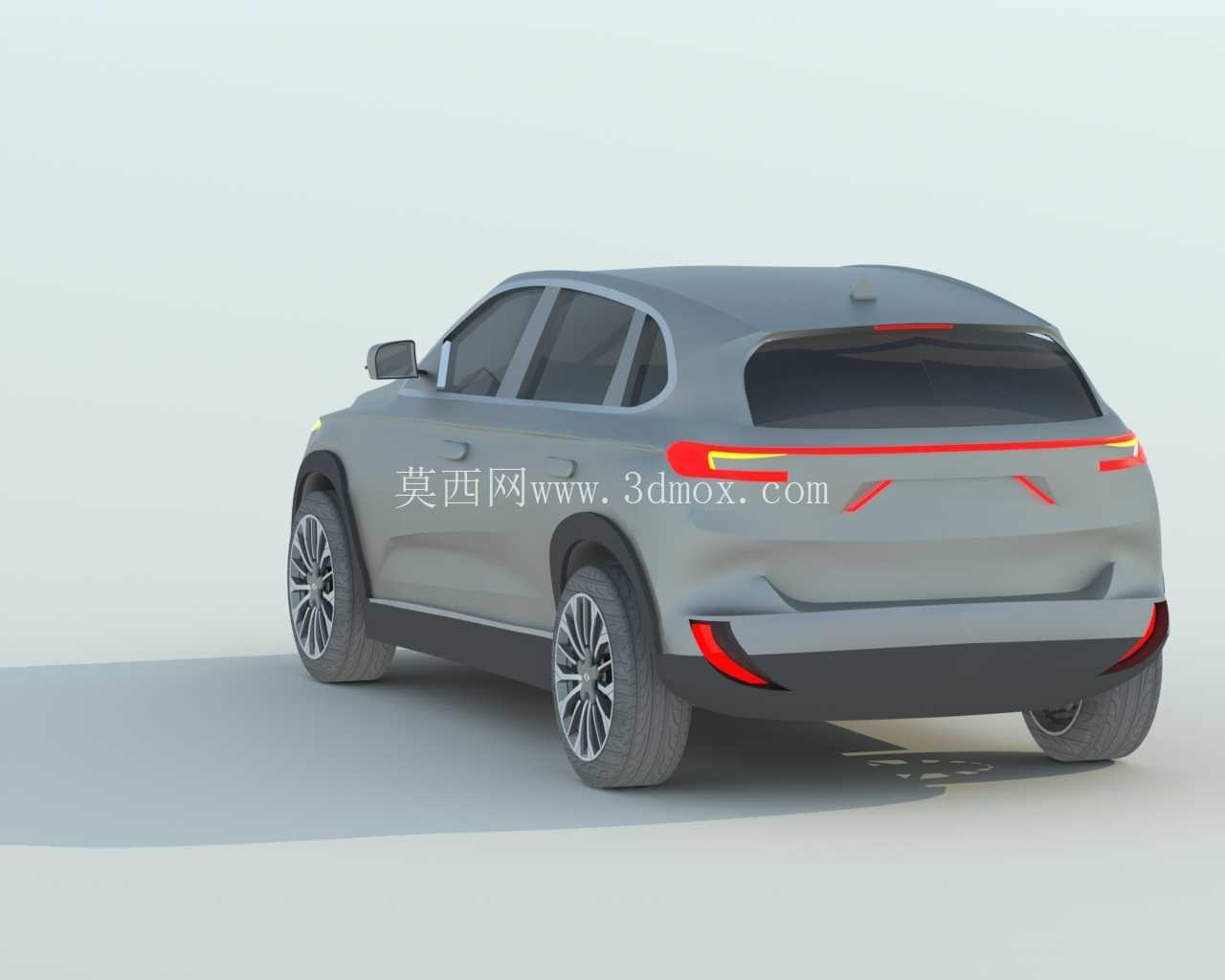

　　车门采用无框式玻璃结构，玻璃升降导轨隐藏在车门内板内部，车门密封系统采用三道密封结构，分别布置在车门内板、门框侧围与玻璃外侧，可有效降低高速行驶时的风噪传入车内。车尾部分采用大倾角后风挡设计，后风挡上方集成了镂空式尾翼，尾翼中间预留了高位刹车灯的安装槽，同时可引导气流快速离开车顶，减少车尾的涡流区；尾灯采用与前大灯呼应的贯穿式设计，尾灯安装面与尾门外板完全贴合，尾门下方的后保险杠集成了扩散器造型，可梳理车底气流，降低整车升力。在安装边界的设计上，前舱内部预留了电驱总成、电控单元、热管理系统的安装点位，前纵梁的安装孔位按照纯电平台的碰撞传力路径做了优化，可在正面碰撞时将冲击力均匀传递到两侧门槛梁与A柱结构；乘员舱的地板采用纯平设计，没有传统燃油车的中央传动轴凸起，可提升后排中间乘客的乘坐舒适性，地板下方预留了电池包的安装螺孔与冷却管路的走管空间，电池包上盖与地板下表面预留了5mm的间隙，可避免行驶过程中的振动摩擦产生异响。侧围部分的A柱采用大倾角设计，盲区角度控制在3度以内，同时A柱内部的加强板采用热成型钢材质，在减小A柱截面宽度的同时保证了碰撞时的结构强度；B柱采用不等厚热成型钢板，上部厚度1.8mm，下部厚度1.2mm，可在侧面碰撞时有效抵御冲击力，同时降低车身重量。前后悬的安装点分别预留了麦弗逊前悬架与多连杆后悬架的安装空间，减震器塔顶的安装面与翼子板内板做了加强连接，可承受悬架传递的冲击载荷；转向系统的安装位在前副车架上预留了3个固定点，可适配不同转向比的转向机配置。

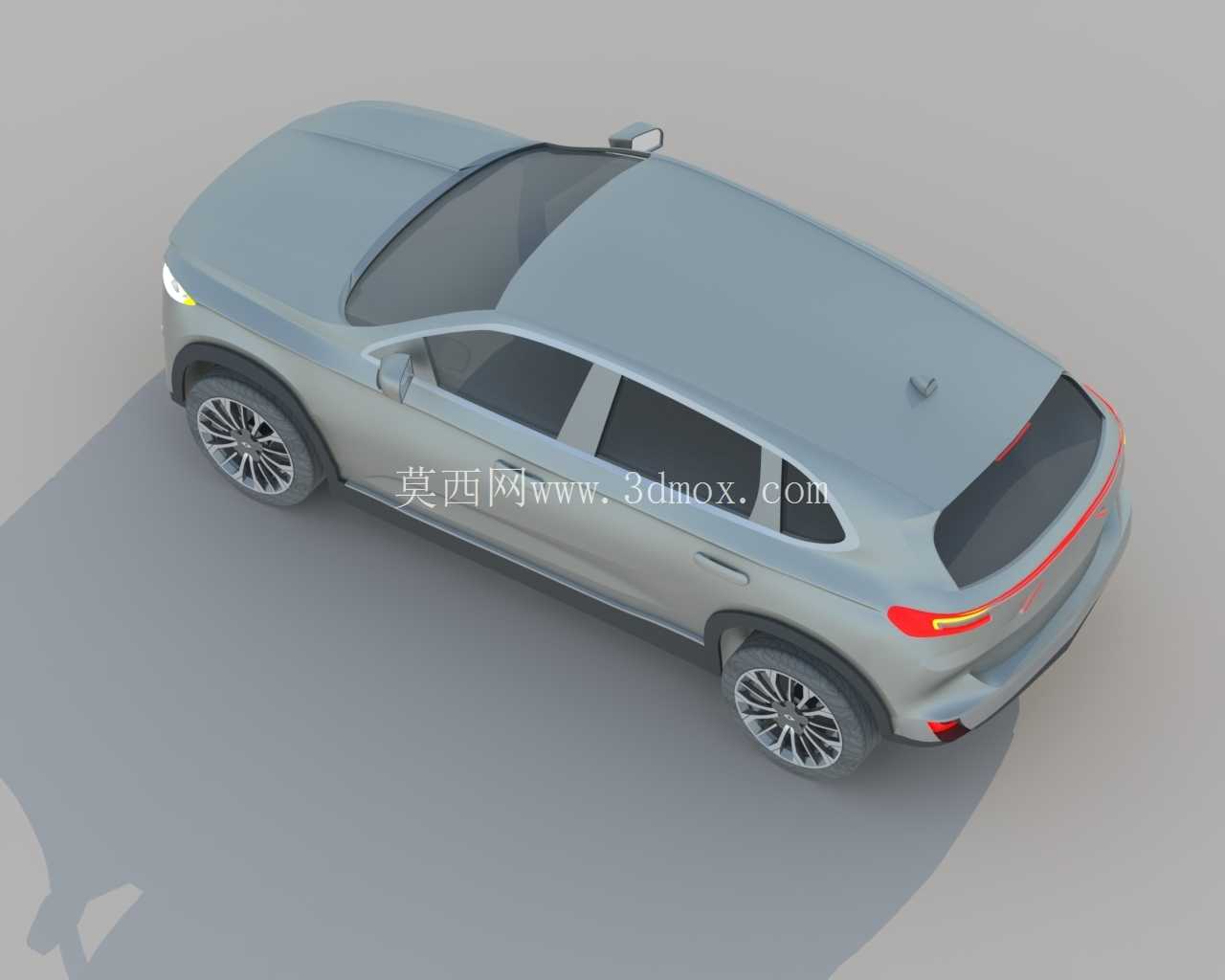

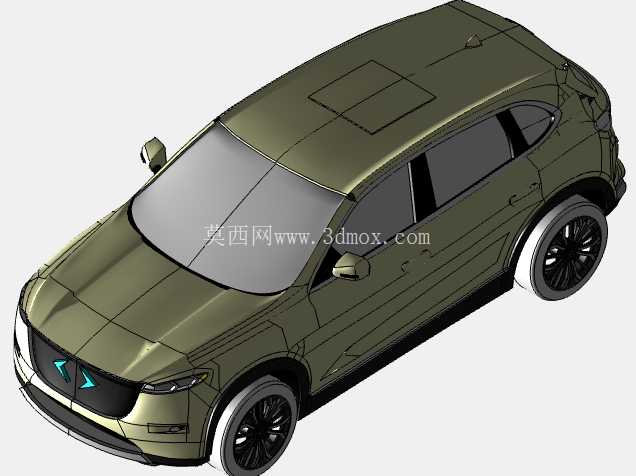

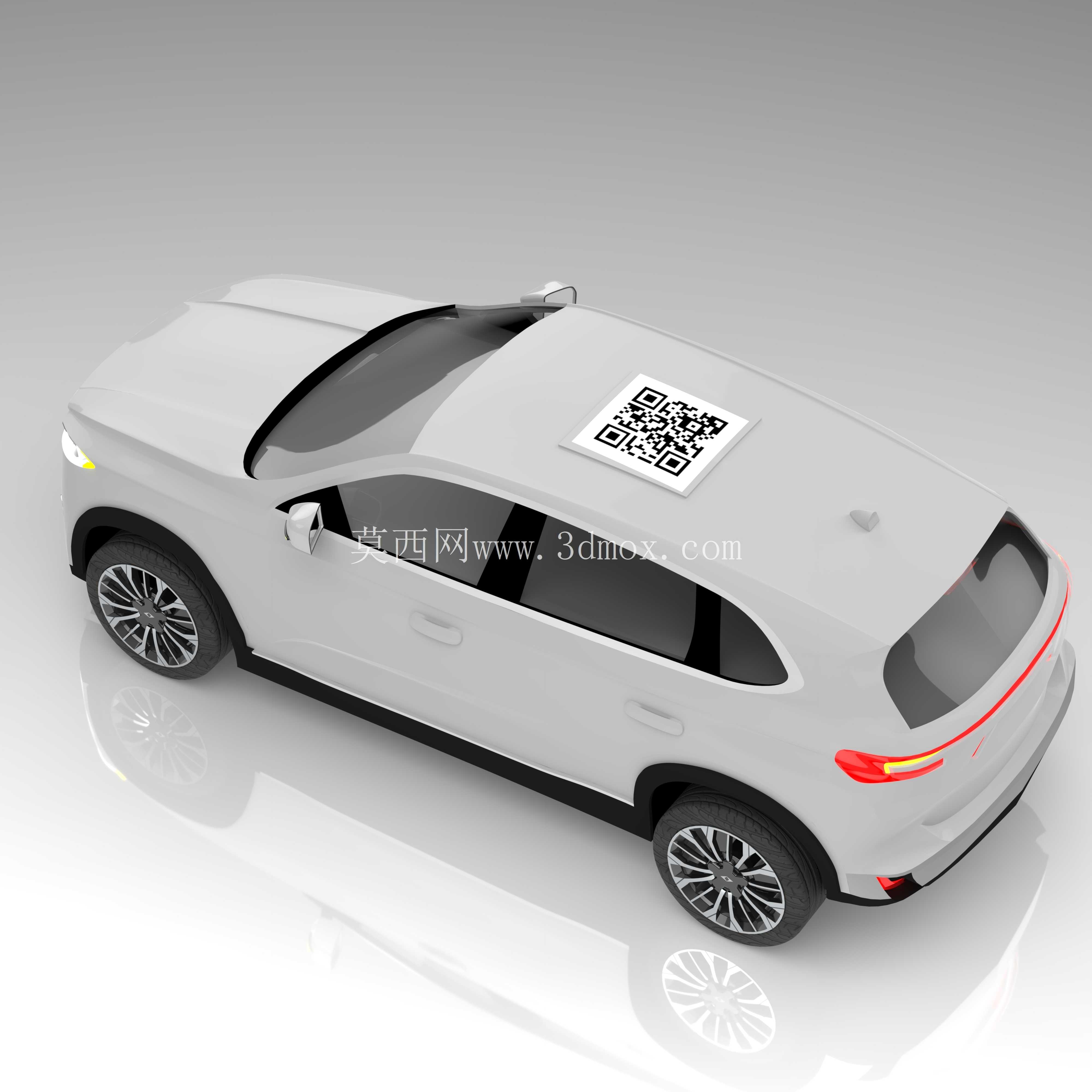

　　外后视镜采用低风阻造型，安装在车门板上而非传统的A柱三角窗位置，可减少A柱盲区，同时后视镜内部预留了摄像头、加热丝与电动调节机构的安装空间，可支持360度全景影像、后视镜加热与电动折叠功能。车顶前部预留了激光雷达的安装基座，基座与车顶曲面做了一体化融合，不会突兀凸起增加风阻，车顶后部预留了鲨鱼鳍天线与高位制动灯的安装位，同时车顶两侧预留了行李架的安装螺孔，可加装车顶行李架拓展载物空间。整个车身的分缝设计做了精细化处理，所有覆盖件的分缝间隙控制在3.5mm以内，段差控制在0.5mm以内，既提升了外观的精致感，也减少了风噪从分缝处传入车内的可能。
