机动车驾驶员前方视野合规验证三维设计方案

在整车研发的人机工程校核环节，驾驶员前方视野合规性是车型量产前必须通过的强制检测项，直接关系到驾驶过程中驾驶员对前方路况、交通标识、障碍物的感知效率，也是车辆被动安全设计的核心组成部分。传统的视野校核工作中，工程师需要手动在三维环境中搭建眼点位置、视野边界平面、遮挡区域测算线，逐一对A柱遮挡盲区、风挡可视范围、仪表台遮挡区域进行标注，再手动导出测量数据整理成合规报告，整个过程重复度高，一旦调整座椅位置、风挡倾角或者A柱截面参数，所有的测量标注工作都需要重新开展，不仅耗费大量的结构设计工时，还容易因为手动操作出现测量基准偏移、边界线绘制误差等问题，影响最终合规判定的准确性。

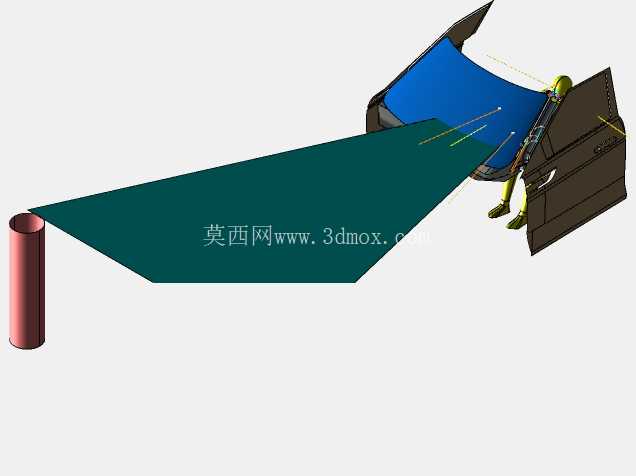

这套三维设计方案围绕ECE R125法规的具体要求搭建，核心是将法规中规定的驾驶员眼点椭圆位置、前方视野的上下左右边界角度、A柱双目障碍角的测算逻辑、可视区域的判定规则全部封装成可复用的参数化设计单元，在调用时只需要输入整车的人机硬点参数，包括R点坐标、座椅调节行程范围、风挡玻璃的安装倾角、A柱的截面形位参数、仪表台的上沿轮廓线，系统就可以自动生成所有的视野测量基准面、遮挡区域投影面、盲区范围测算线，不需要工程师逐一线性绘制测量元素。

从实际应用场景来看，这套方案可以嵌入到整车研发的前期概念设计阶段，在造型部门输出CAS面之后，快速完成第一轮视野合规性预校核，提前识别A柱遮挡范围过大、风挡下沿过高导致的近前方视野不足、仪表台上沿遮挡前方路面可视点等问题，避免造型方案冻结之后再因为合规问题进行大的结构调整，减少后期模具修改的成本。在详细设计阶段，工程师调整内饰件的安装位置、立柱护板的厚度、后视镜的安装座结构时，只需要更新对应的零件参数，系统就可以自动重新计算视野范围的变化量，实时输出合规性判定结果，不需要重复搭建校核场景。

在功能实现逻辑上，方案将视野校核的全流程拆解为多个可自动执行的步骤：首先根据输入的R点坐标和座椅调节范围，自动定位法规要求的左右眼点位置，生成对应的眼椭圆三维包络；其次根据法规规定的视野角度要求，自动生成前方180度范围内的可视区域投影面，将风挡玻璃、A柱、内饰板、后视镜安装座等遮挡零件的轮廓投影到距离驾驶员眼点特定距离的测量平面上，自动计算每个遮挡区域的双目障碍角数值；最后自动识别所有遮挡区域的位置和角度数值，将测算结果按照合规报告的格式整理输出，直接导出到表格文件中，不需要人工统计测量数据。

从安装边界和尺寸适配来看，这套参数化方案不需要绑定特定的车型尺寸，可以适配不同级别的乘用车、商用车的视野校核需求，只需要根据车型的外廓尺寸调整测量平面的距离参数即可。在建模过程中，所有的基准元素都和整车坐标系保持关联，不会因为零件的位置调整出现基准丢失的问题，视野投影面的透明度、测量线的显示样式都可以根据工程师的使用习惯进行调整，方便在评审过程中直观展示视野盲区的具体位置和范围。在实际使用中，工程师还可以根据具体项目的需求，扩展对应的测量规则，比如加入前风挡雨刮刮刷范围的视野校核、仪表信息可视范围的校核等内容，只需要在现有参数化单元的基础上增加对应的判定逻辑即可，不需要重新搭建整个校核框架。

相比传统的手动校核方式，这套方案将单次视野合规校核的时间从原来的数个小时压缩到几分钟之内，而且避免了手动操作带来的人为误差，所有的测量基准都严格对齐法规要求，不会出现测量角度偏差、基准点偏移的问题。在多轮方案迭代过程中，工程师只需要调整对应的结构参数，就可以快速得到更新后的校核结果，能够支撑造型和结构部门在短时间内完成多版方案的合规性对比，选出视野表现最优的设计方案，同时也能在项目后期的法规申报阶段，快速生成符合要求的验证报告，减少申报准备的工作量。
