这套直列四缸动力单元的结构设计,核心围绕民用乘用车、小型工程机械的前置动力输出需求展开,整套总成的布局完全适配横置前驱、纵置后驱两类常见的整车布置方案,在日常通勤车辆、小型非道路移动机械的动力配套场景中,这类四缸结构凭借运转平顺性、维护便利性的平衡,一直是小排量动力段的主流选择。从实际工况适配来看,这套结构的做功间隔角设置为180度曲轴转角,四个气缸按照预设的点火顺序交替做功,能够有效抵消二阶往复惯性力带来的整机振动,不需要额外加装体积较大的平衡轴结构,就能把怠速工况下的整机振动控制在合理区间,既压缩了动力舱的占用空间,也减少了额外旋转部件带来的动力损耗。

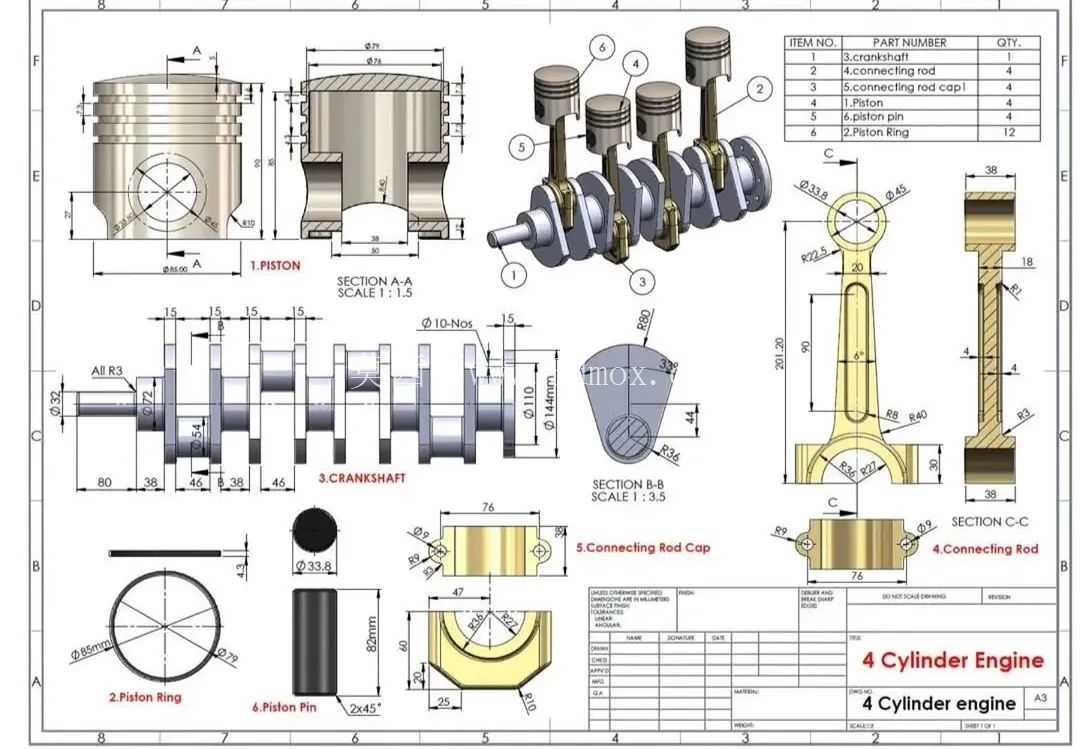

拆解核心部件的设计逻辑来看,活塞部分采用了变椭圆裙部的结构设计,销座位置做了局部加强处理,能够承受做功冲程中燃气爆发带来的高频冲击,活塞环组包含气环与油环两类结构,气环负责密封燃烧室的高压燃气,避免压缩压力泄漏影响做功效率,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室造成异常消耗。活塞销采用全浮式设计,在发动机达到正常工作温度后,活塞销可以在连杆小头衬套、活塞销座孔内自由转动,能够让磨损均匀分布在销的整个接触表面,大幅延长部件的使用寿命。
曲轴作为整套动力的扭矩输出核心,采用了全支撑的结构设计,每个曲柄臂之间都设置有主轴颈支撑,能够承受四个气缸交替做功带来的连续弯曲载荷与扭转载荷,曲轴上的平衡块与曲柄臂做了一体化设计,在毛坯铸造阶段就完成了平衡块的初步成型,后续机加工后只需要做少量的动平衡修正就能达到使用要求,有效降低了生产环节的加工成本。连杆部分采用了工字形截面的杆身设计,在保证足够结构强度、抗屈曲能力的前提下,尽可能压缩了杆身的重量,减少曲轴旋转过程中产生的往复惯性力,连杆大头采用剖分式结构,配合轴瓦安装在曲轴连杆轴颈上,能够在大修环节方便地进行拆解维护,不需要额外拆卸曲轴就能完成活塞连杆组的更换作业。
从安装边界尺寸来看,整套总成的缸心距设置充分考虑了水冷通道的布置空间,相邻气缸之间的水套能够保证冷却液均匀流过每个气缸的外壁,避免出现局部过热导致的缸体变形;曲轴的轴向定位设置在中间主轴颈位置,能够平衡曲轴受热膨胀后的双向伸长量,避免热态下曲轴出现轴向窜动影响动力输出的稳定性。整机的外围安装点位完全兼容同排量段主流机型的悬置位置,在做整车配套时不需要重新设计动力舱的悬置支架,能够大幅缩短整车厂的动力匹配周期。
在结构细节的处理上,所有部件的配合公差都按照量产机型的工艺要求做了匹配设计,活塞与气缸壁的配合间隙考虑了热膨胀量的差异,冷态下的预留间隙能够保证发动机达到工作温度后,活塞不会因为热膨胀出现卡缸故障;连杆大头的结合面采用了止口定位结构,能够保证连杆盖安装时的位置精度,避免高速运转过程中连杆盖出现错位引发轴瓦异常磨损。整套结构的设计没有采用过于复杂的特殊结构,所有部件都能通过常规的铸造、机加工工艺完成量产,在售后维护环节也不需要特殊的专用工具就能完成拆解检修,非常适合大规模量产的民用动力配套场景。
