汽车通风划线盘式制动卡钳总成结构

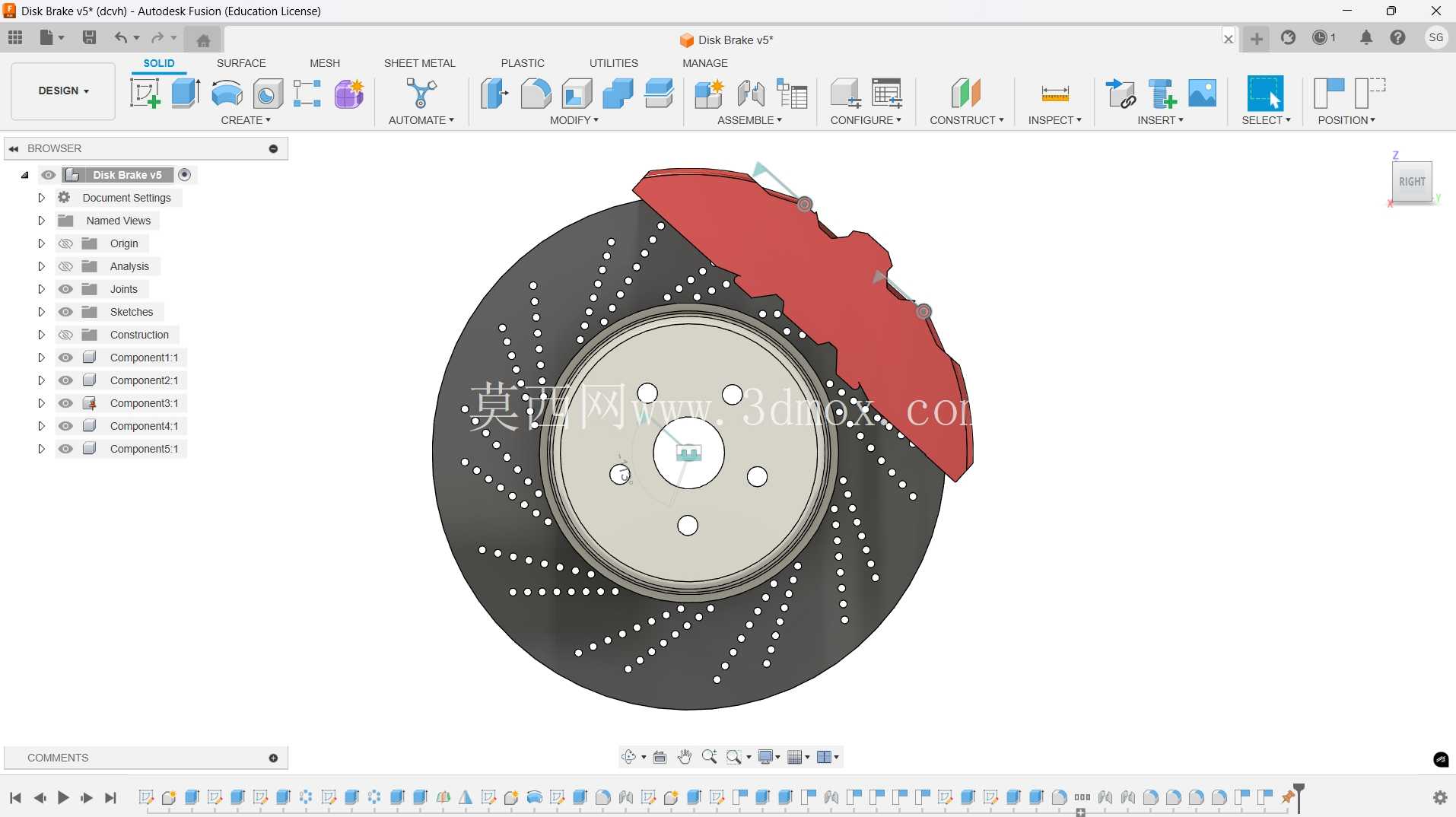

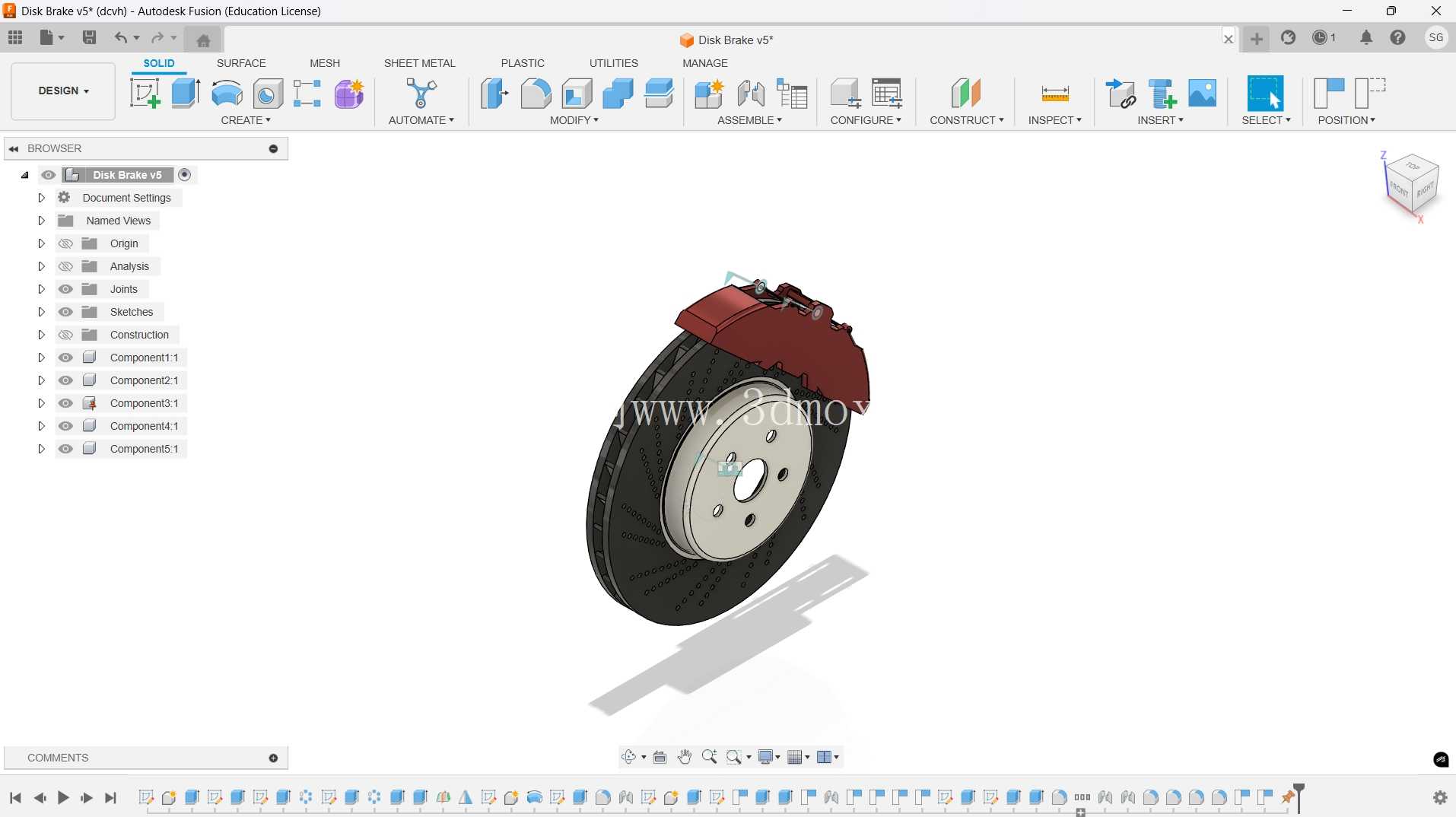

这套盘式制动结构的三维建模，完全围绕实车装配的边界条件搭建，没有做多余的艺术化夸张处理，所有配合面的公差预留都参考了量产车的装配要求。日常做底盘制动系统选型时，最先要确认的就是安装节的孔位分布，模型里制动盘中心的定位孔、螺栓过孔的节圆直径，完全匹配主流紧凑型乘用车的转向节安装尺寸，卡钳的安装支架定位面到制动盘摩擦面的偏距，也严格按照实车的轮端空间预留，不会出现装车后卡钳与轮辋内壁干涉的问题。

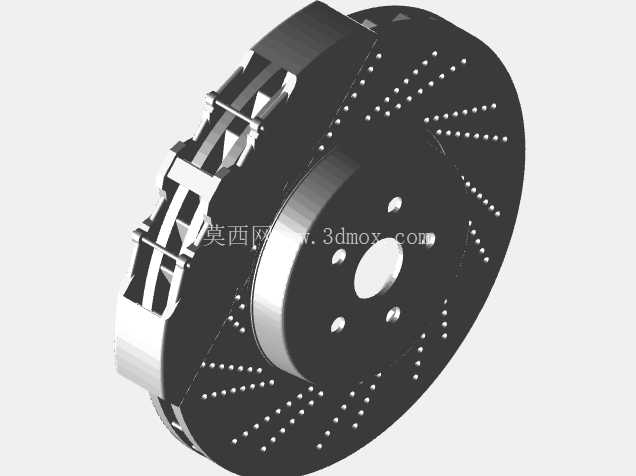

从实际使用场景来看，这类带划线通风道的制动盘，主要适配家用乘用车、中大排量两轮摩托车的前轮制动需求，相比实心盘结构，通风道的设计能在车辆连续制动时，通过车轮转动带动空气流经盘体内部夹层，快速带走摩擦产生的热量，避免长时间制动后摩擦片摩擦系数骤降引发的热衰退；盘面的划线槽则能在制动过程中刮除摩擦片表面磨下的碎屑，同时划破雨天行驶时盘面积存的水膜，避免湿滑路面制动时出现水滑导致制动力滞后。

结构设计上，卡钳采用浮动式结构，相比固定式对向活塞卡钳，浮动结构只需要在制动盘内侧布置单活塞，外侧的摩擦片通过卡钳本体的滑动销实现随动压紧，整体结构更紧凑，重量也更轻，适配多数家用车的轻量化需求。模型里还原了卡钳上的活塞防尘套、制动液进油口的接口位置，滑动销的衬套安装位也做了精确还原，摩擦片的背板消音片卡槽、磨损预警弹片的安装位置都有体现，完全可以直接用于制动系统的装配干涉校验、运动仿真分析。

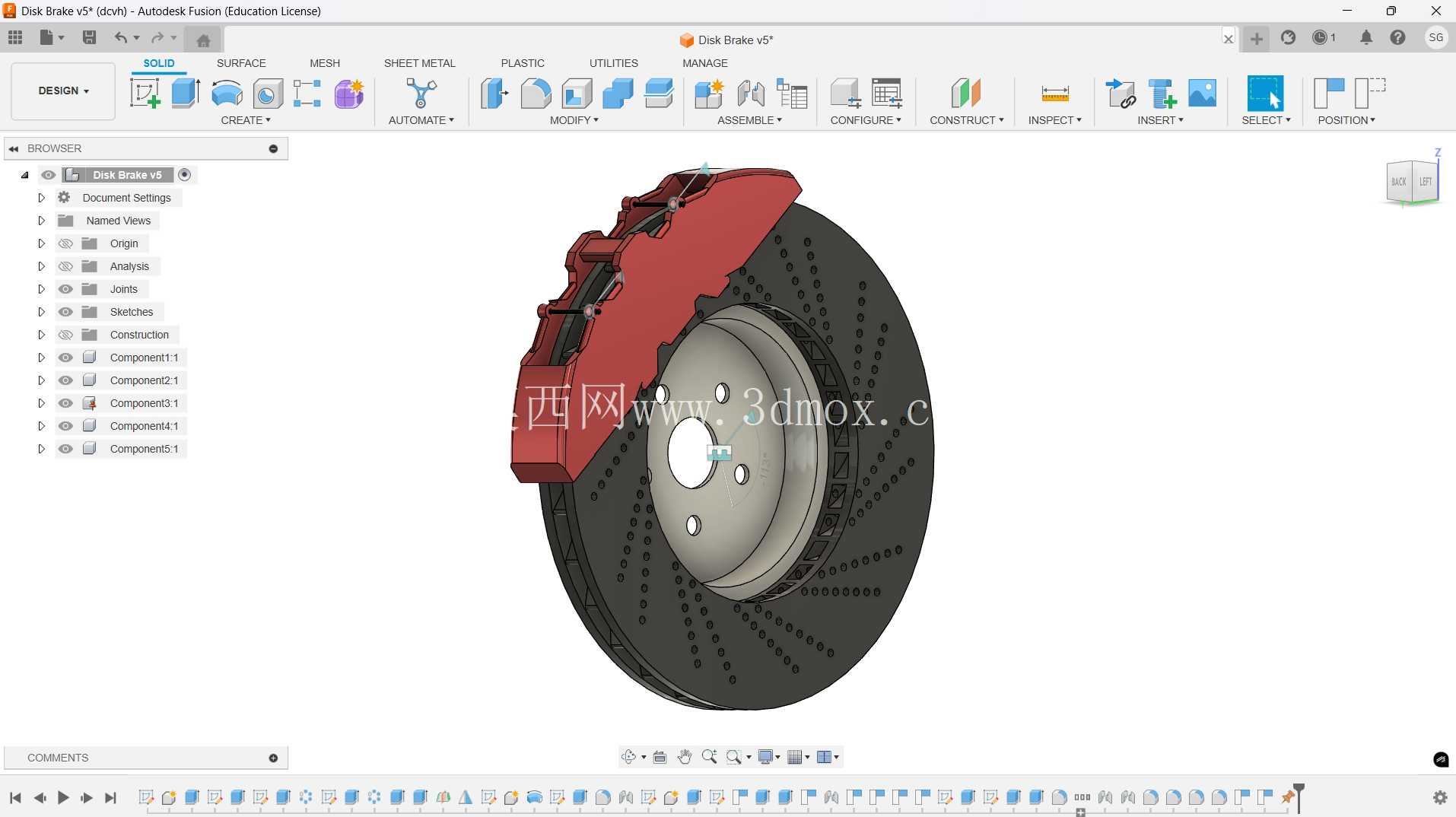

做三维建模时，特意将制动盘的摩擦面厚度、通风道的倾斜角度做了参数化关联，调整不同车型适配的盘径时，只需要修改基础参数就能同步更新通风道的分布，不需要重新逐个绘制风道特征。卡钳的红色外观部分是隔热防护涂层的示意，实际生产中这个位置的涂层需要耐受制动时传导的近300摄氏度高温，模型里也预留了涂层的厚度空间，不会因为涂层厚度导致卡钳与制动盘之间的间隙过小出现拖磨。

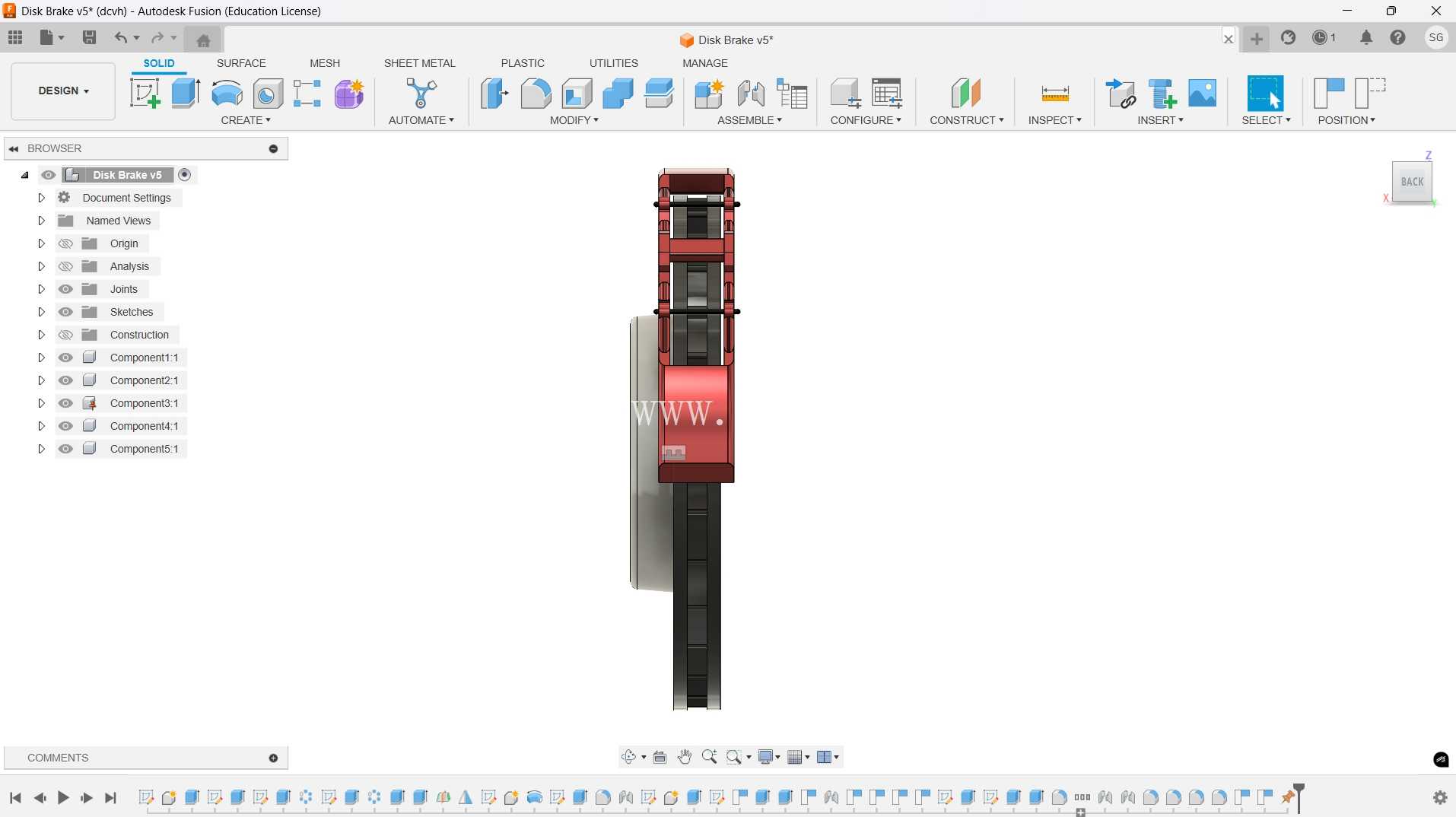

安装边界方面，这套结构的制动盘最大外圆直径控制在300mm以内，卡钳总成的最大外伸量距离制动盘安装面不超过85mm，适配16英寸及以上尺寸的轮辋安装，不需要对轮辋做额外的避让加工。摩擦片的磨损极限预留了12mm的总厚度，其中摩擦材料层厚度为10mm，背板厚度2mm，当摩擦材料磨损到剩余2mm时，预警弹片就会接触制动盘发出异响提醒更换，这个间隙在模型的装配关系里也做了精确的限位，做运动仿真时可以直接模拟摩擦片全磨损周期的卡钳滑动行程，验证滑动销的行程是否足够，不会出现摩擦片磨损到极限时活塞脱出缸体的问题。

很多刚接触底盘结构设计的工程师容易忽略制动盘的端面跳动公差要求，在建模时特意将制动盘与轮毂配合的定位面做了基准标注，装配时这个定位面的端面跳动必须控制在0.05mm以内，否则会出现制动踏板抖动、方向盘摆振的问题，模型里的配合面也做了相应的形位公差示意，方便后续出工程图时直接调用基准。另外卡钳上的放气螺钉位置做了向上的角度倾斜，保证制动系统排气时空气能顺利从放气螺钉排出，不会在缸体内残留气阻导致制动踏板偏软，这个角度也是参考实车维修的便利性设计，不需要拆卸轮胎就能完成排气操作。
