起亚Rio车型适配前刹车片结构设计

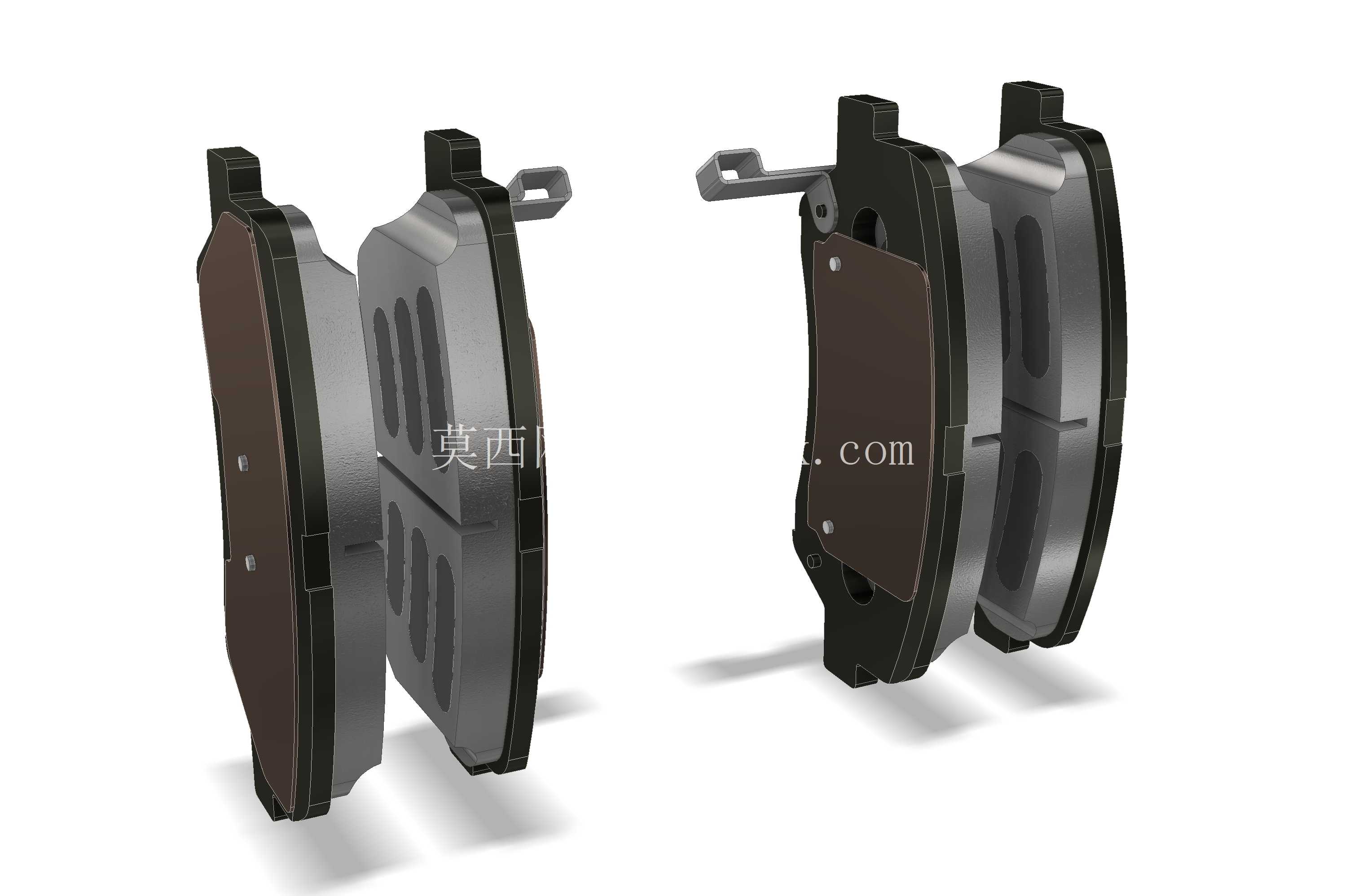

　　这套前制动片的三维结构，完全围绕家用小型乘用车前轮盘式制动的实际工况搭建，日常城市通勤中频繁启停、连续点刹的散热需求、摩擦接触均匀性，是整个建模过程中最先敲定的核心约束。从安装边界来看，模型完整还原了对应车型前制动卡钳的卡槽限位结构，背板外侧的定位凸耳、防晃弹片的卡位槽都做了1:1的结构复刻，安装时不需要额外打磨修配，就能直接卡入卡钳支架的导向槽内，摩擦片工作面与制动盘的平行度公差可以控制在0.02mm以内，避免偏磨导致的制动抖动、异响问题。

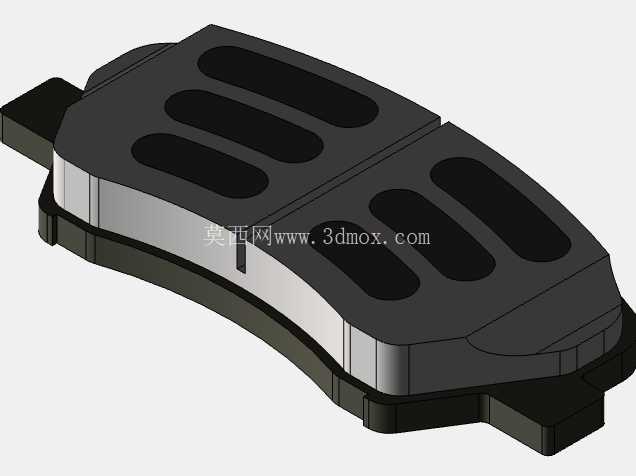

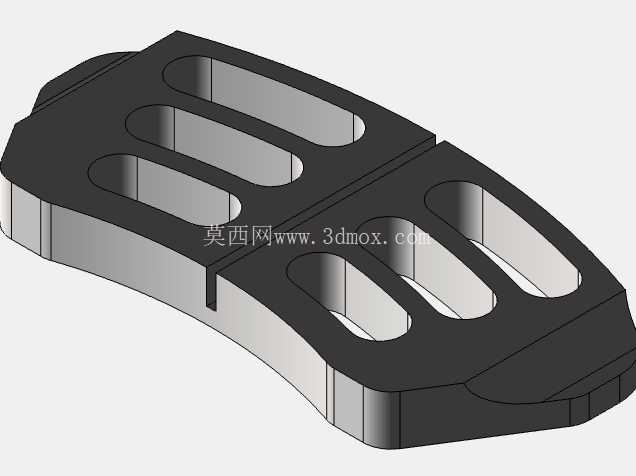

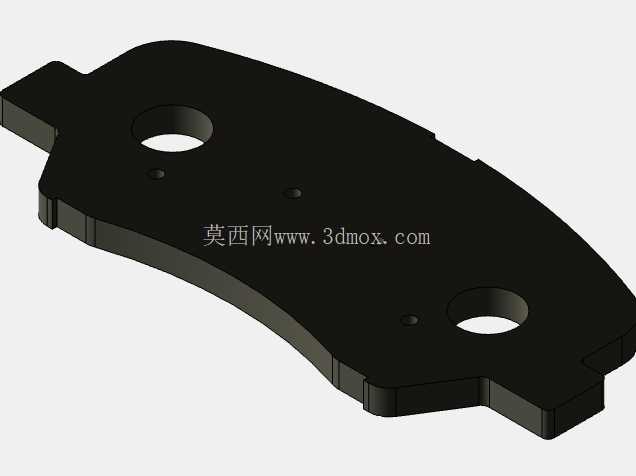

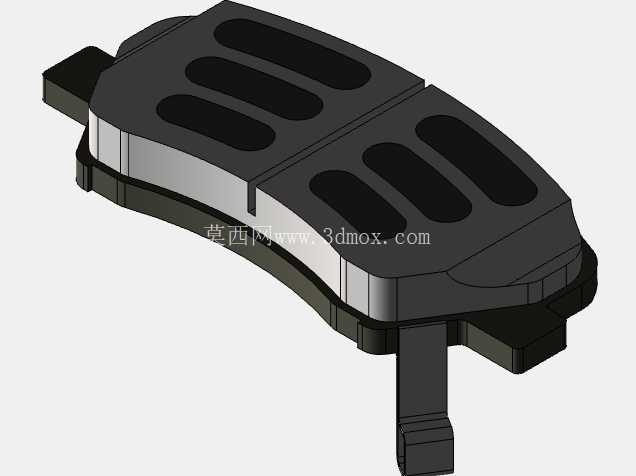

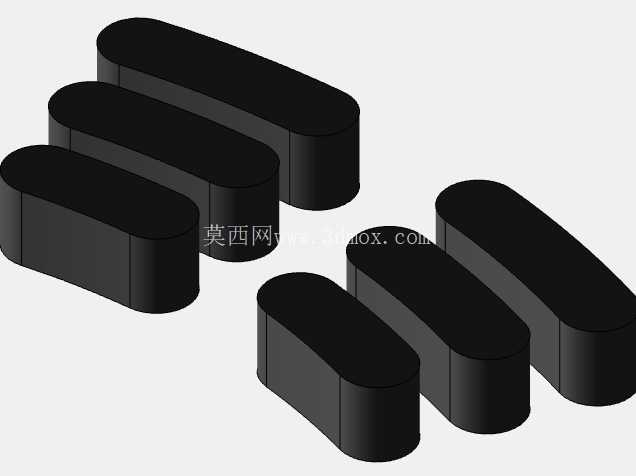

　　摩擦块部分的开槽设计不是随意添加的装饰结构，中间的两道纵向通槽，一方面是在连续制动产生高温时，给摩擦材料提供热膨胀的冗余空间，避免材料受热膨胀后卡滞在卡钳内；另一方面可以把制动过程中摩擦面产生的磨屑顺着沟槽排出，减少磨屑夹在摩擦片与制动盘之间造成的盘面划伤，同时雨天行驶时，沟槽能快速破除摩擦面的水膜，缩短湿滑路面的制动距离。背板与摩擦材料的连接结构，模型里还原了整体冲压铆接的结构形式，背板采用高强度冷轧钢板冲压成型，表面做了防锈涂层的结构示意，摩擦材料通过高温高压压合后，再用多个铆接点做机械加固，避免长时间高强度制动后，摩擦材料与背板出现脱层、剥离的失效风险。

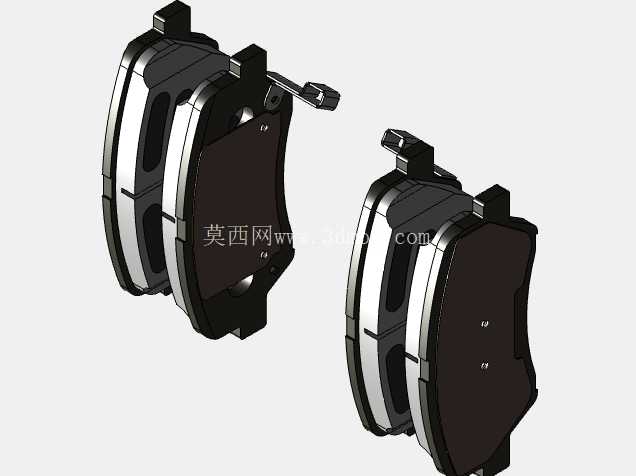

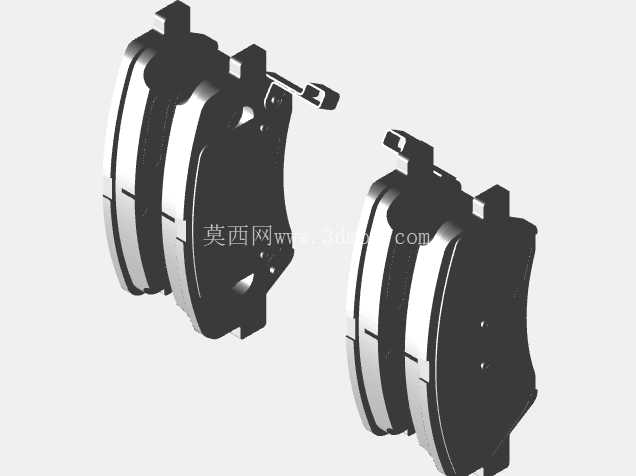

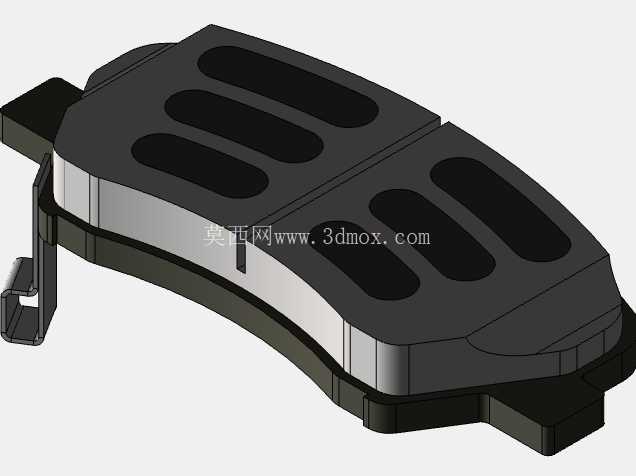

　　背板侧边的报警片结构也做了完整还原，当摩擦材料磨损到极限厚度时，金属弹片会直接接触制动盘，发出尖锐的摩擦异响，提醒驾驶员及时更换制动片，避免磨到背板刮伤制动盘。从实际装车的功能逻辑来看，这套前刹车片承担了整车70%以上的制动力矩，建模时特意匹配了对应车型的制动分泵活塞尺寸，背板的受力面做了局部加强的结构示意，避免制动时活塞顶推位置出现应力集中导致背板变形。摩擦材料的倒角处理也完全参照实车状态，摩擦块两端的倒角可以减少制动片与制动盘初始接触时的撞击感，让制动踏板的脚感更线性，不会出现轻踩就猛刹的突兀感。

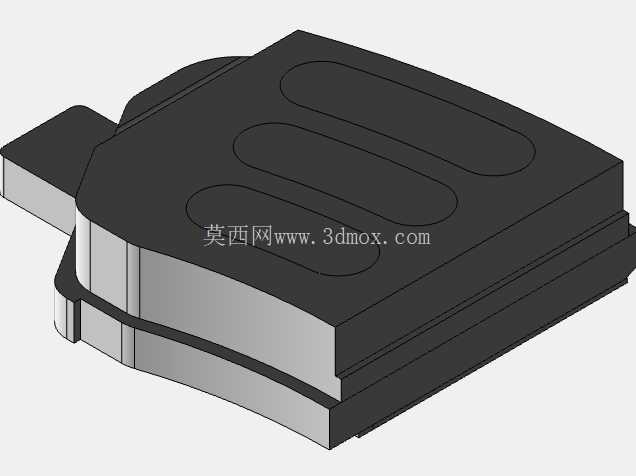

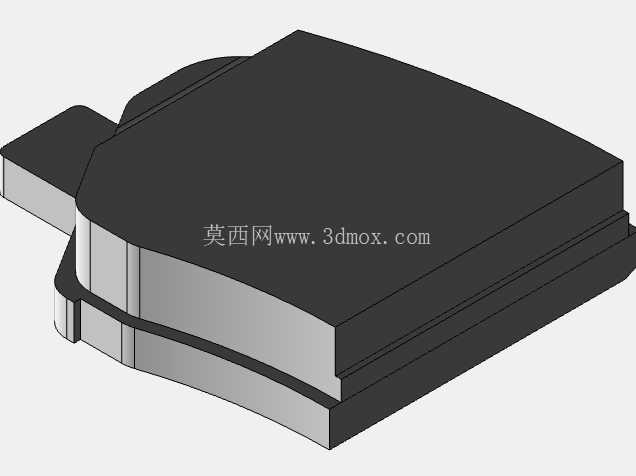

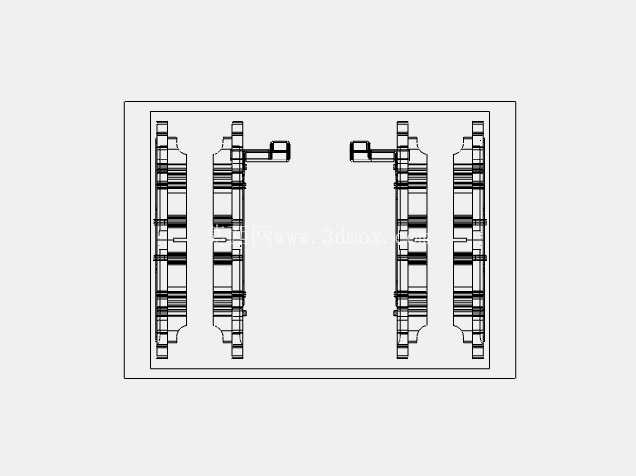

　　在建模的细节处理上，消音片的分层结构也做了分层示意，背板外侧粘贴的多层复合消音减震片，能够吸收制动过程中产生的高频振动，减少制动噪音传递到驾驶舱内。整个模型的安装孔位、凸耳位置、整体厚度都严格参照实车测绘数据，总厚度包含背板、摩擦材料、消音片的完整尺寸，摩擦材料的初始厚度预留了足够的磨损余量，正常家用工况下可以满足数万公里的使用需求。导向边的圆角处理也做了还原，安装时可以顺畅滑入卡钳支架的导向槽，不会出现卡边、安装不到位的问题。对于做同车型制动系统改装、配件测绘的结构工程师来说，这个模型可以直接作为卡钳匹配、制动间隙校核的参考基准，不需要再反复拆解实车测量安装尺寸，能大幅缩短配件开发的前期测绘周期。建模过程中也规避了很多售后副厂件常见的结构缺陷，比如凸耳厚度公差过大导致的安装松旷、摩擦块开槽位置不合理导致的强度不足、背板平面度超差导致的偏磨问题，所有结构细节都围绕实车的实际装配、使用工况做了还原，没有添加任何不具备实际功能的装饰性结构，每一处倒角、开槽、凸台的设计都对应实际使用中的具体功能需求。
