直列四缸内燃发动机曲柄活塞组结构

　　这套直列四缸动力核心结构，是目前民用燃油动力领域应用最广泛的构型之一，广泛搭载于紧凑型家用乘用车、小吨位货运车辆、小型工程作业机械以及通用固定式动力机组上，承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，是整套动力输出系统的动力发生源。从结构设计逻辑来看，整套组件采用活塞一字排开的布局形式，四个活塞沿气缸轴线方向等距排布，这种布局的优势在于结构紧凑，整机长度可控，能够适配多数前置动力舱的横向安装边界，同时做功顺序的对称设计可以抵消大部分二阶往复惯性力，让整机运行时的振动水平控制在较低区间，不需要额外加装体积过大的平衡轴组件就能满足日常使用的平顺性要求。

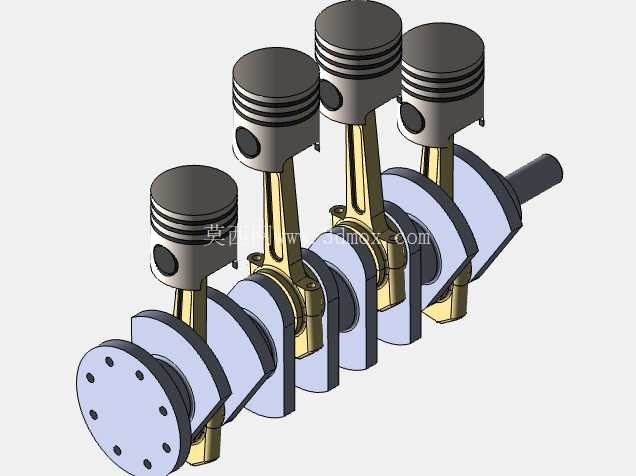

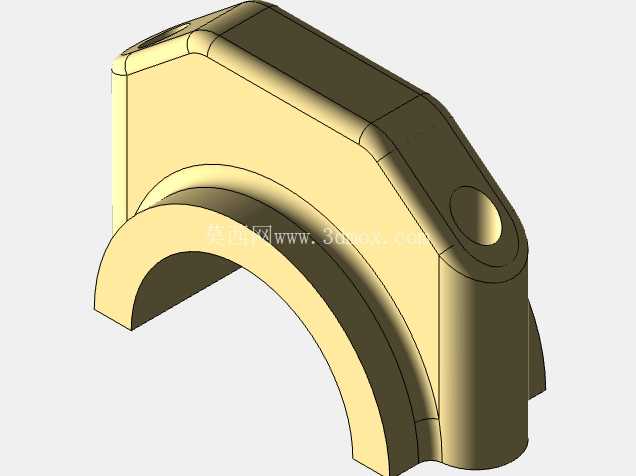

　　整套结构的核心运动逻辑围绕往复运动向旋转运动的转换展开：顶部的活塞组件在燃烧压力的推动下沿气缸壁做上下直线往复运动，每个活塞通过活塞销与对应的连杆小头端铰接，连杆大头端则抱合在曲轴对应的曲柄销上，曲轴本身通过主轴颈支撑在缸体的主轴承座上，当活塞被燃烧压力推动下行时，连杆将活塞的直线推力传递到曲柄销处，推动曲轴绕主轴颈轴线旋转，将活塞的直线往复运动转化为曲轴的旋转扭矩向外输出。

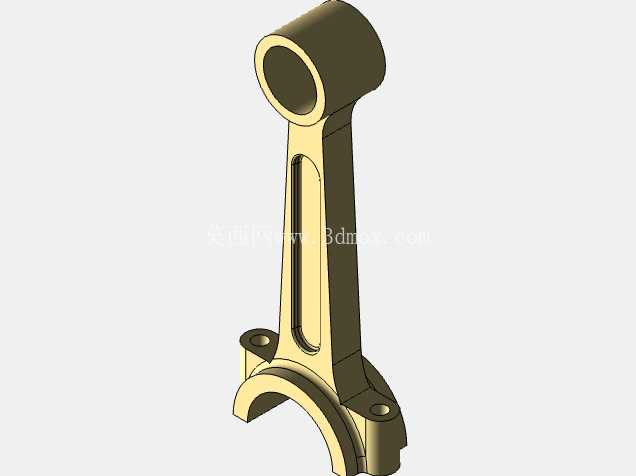

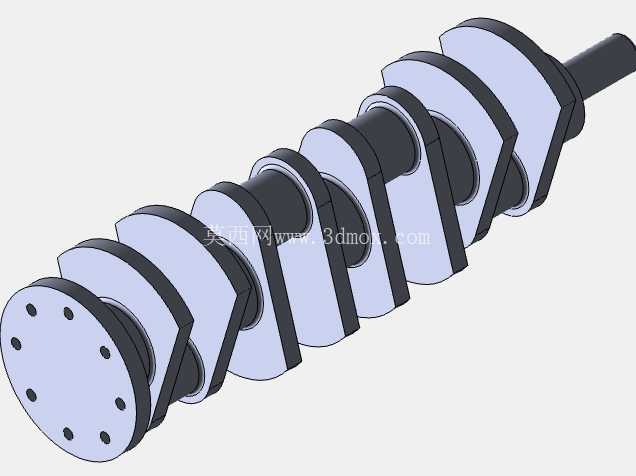

　　在设计细节上，活塞头部预留了活塞环安装槽位，分别对应气环与油环的安装，气环负责密封燃烧室的高压燃气，避免燃烧压力下窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧；连杆采用工字型截面设计，在保证足够结构强度、能够承受交变拉压载荷的同时，尽可能降低自身往复运动质量，减少高转速下的惯性载荷；曲轴为整体锻造式结构，四个曲柄销按照预设的做功间隔角排布，能够保证四个活塞交替做功，让动力输出保持连续，曲轴的输出端预留了飞轮安装法兰，用于连接飞轮与动力输出端组件，前端则预留了正时驱动、附件驱动的安装位，能够驱动配气机构、冷却水泵、发电机等附属组件。

　　从安装边界来看，这套曲柄活塞组的径向尺寸需要匹配对应缸径的气缸套内壁，活塞行程决定了曲轴的回转半径，整套组件装入缸体后，活塞在上止点时的顶部高度需要与燃烧室设计尺寸匹配，保证压缩比符合设计要求，连杆的长度设计需要兼顾活塞运动时的侧压力控制，避免活塞对气缸壁产生过大的侧向敲击，降低运行噪音与气缸壁磨损速率。在实际工程应用中，这类直列四缸结构的零部件通用性较强，多数同排量机型的曲柄连杆机构设计逻辑相通，在进行三维建模时，需要重点校核活塞运动到上止点、下止点时的运动间隙，避免活塞与气门、燃烧室壁面发生运动干涉，同时需要验证连杆在曲轴回转过程中是否会与缸体、曲轴平衡块发生碰撞，各运动副之间的润滑通道布局也需要在结构设计阶段预留足够的空间，保证运行过程中各摩擦面能够得到持续的润滑油供给。这套结构作为内燃机的核心运动组件，其加工精度直接决定了整机的运行可靠性、动力输出效率与使用寿命，活塞的圆柱度、连杆大端孔的同轴度、曲轴的动平衡精度都是生产过程中需要严格控制的关键尺寸参数，建模过程中对这些配合面的尺寸公差预留，也直接影响后续零部件生产装配的可行性。
