立式斯特林热力循环发动机结构设计

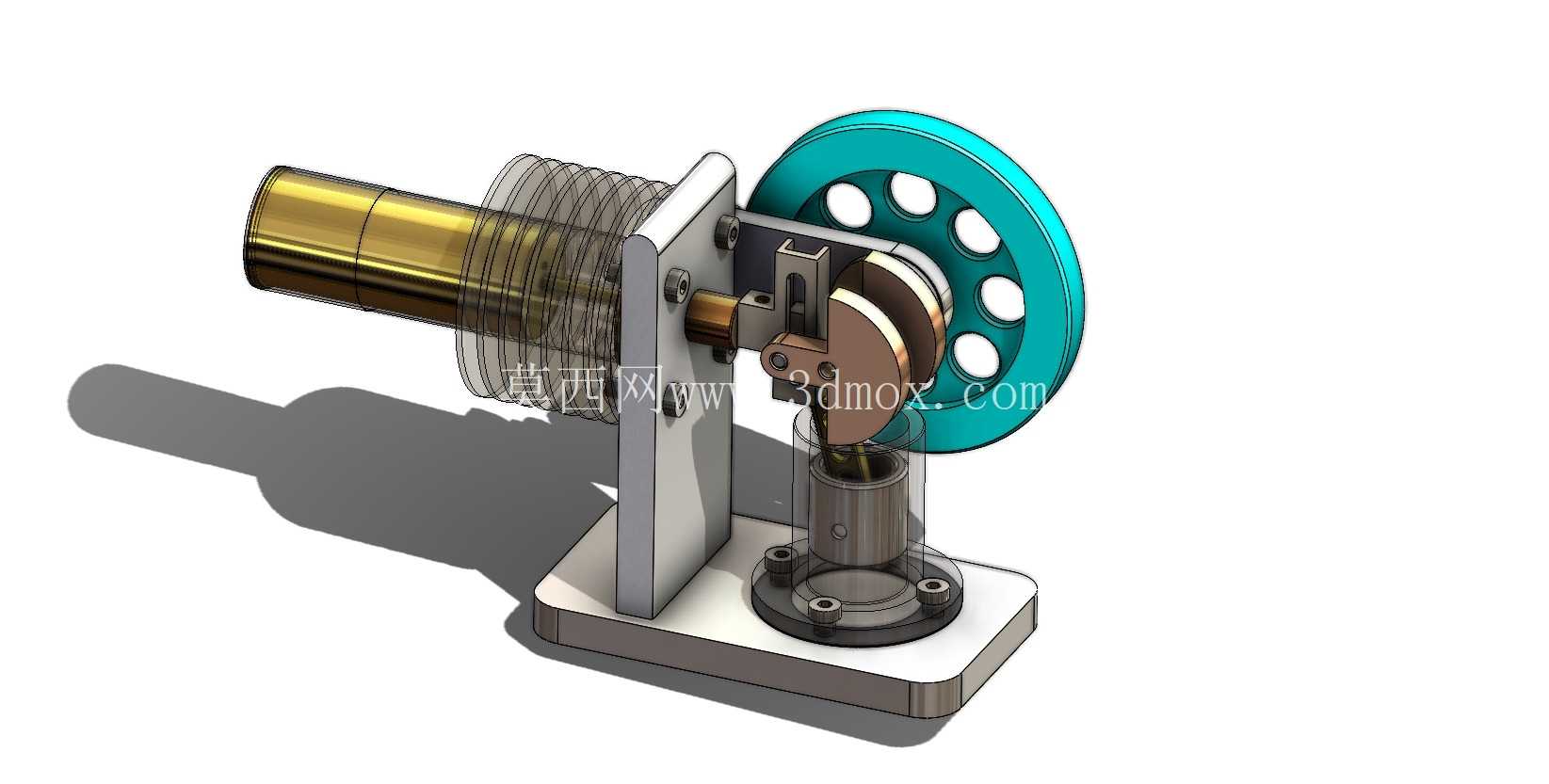

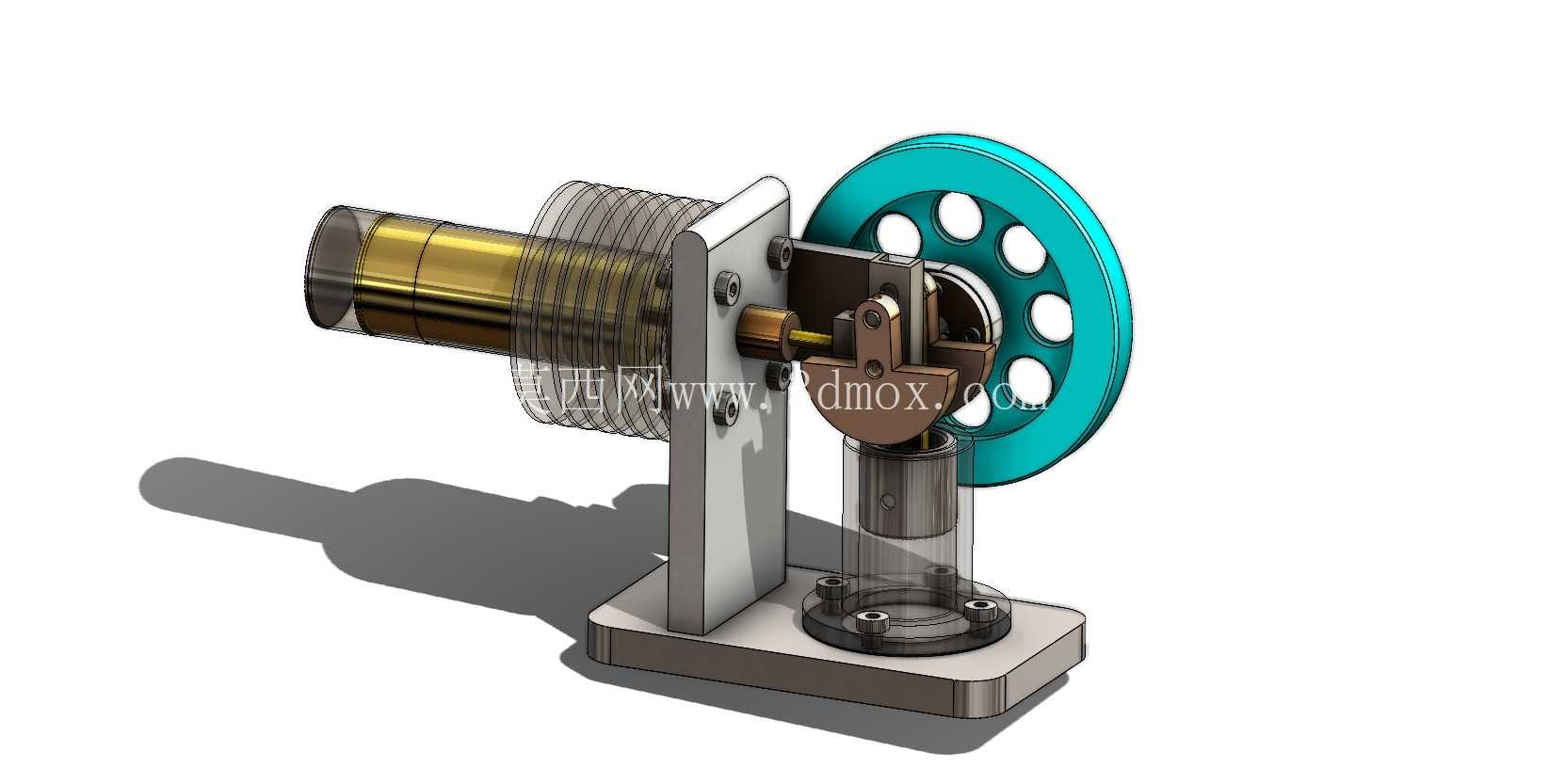

这套斯特林发动机采用立式单缸布局，整体安装在一块矩形金属底板上，底板预留四个沉头安装孔，可直接通过螺栓固定在实验台架或演示基座上，安装边界清晰，不需要额外设计复杂的转接支架，适配常规教学实验台的安装孔位间距。动力输出端配置带镂空减重孔的大直径飞轮，飞轮通过平键与曲轴输出端连接，运转时可储存曲轴转动惯量，抵消活塞往复运动的死点冲击，保证整机运转的平顺性，飞轮外侧做了圆弧倒角处理，避免外露锐边造成操作划伤。

从实际应用场景来看，这类小功率斯特林发动机多用于高校工程热物理教学演示、科普展品动力单元、小型余热回收试验装置，不同于内燃机需要燃油爆燃做功，它依靠封闭腔体内工作流体的受热膨胀、冷却压缩循环输出扭矩，对热源适应性极强，只要存在稳定温差即可驱动运转，可适配低品位热能回收场景的试验验证。

设计层面首先考虑了热力循环的密封性要求，置换器与动力气缸的配合段采用间隙密封结构，缸筒选用导热性优异的黄铜材质，加热端可直接对接外部热源，冷却段集成了环形散热鳍片，通过空气对流带走压缩行程的热量，保证冷热端形成稳定的温度梯度，这是斯特林循环能够持续做功的核心前提。曲柄连杆机构做了动平衡优化，曲轴的偏心配重与活塞、置换器的往复质量做了匹配计算，降低高速运转时的振动幅值，支架采用立式L型折弯板结构，同时承担曲轴轴承座、气缸安装定位的功能，减少了多余的连接零件，让整体结构更紧凑，装配时只需要保证曲轴轴线与气缸轴线的垂直度公差，即可避免运转卡滞问题。

功能特性上，整机没有复杂的配气机构，也不需要点火系统、燃油喷射系统，结构可靠性远高于同功率等级的内燃机，维护成本极低，只要保证冷热端温差维持在设计区间，即可长时间连续运转。设计过程中对各运动副的配合间隙做了针对性设定，活塞与缸筒的间隙控制在热胀冷缩的补偿范围内，避免高温工况下出现抱缸故障，连杆两端采用铰接结构，可自动补偿微小的装配误差，降低零件加工的精度要求，更适合教学场景下的拆装实训使用。

从安装边界来看，整机横向最大尺寸不超过飞轮直径，纵向尺寸从底板安装面到飞轮顶端的高度控制在常规实验台防护罩的容纳范围内，不需要额外加高防护结构，动力输出轴从飞轮侧伸出，可直接连接小型发电机、转速测试装置等负载，拓展不同的实验测试功能。置换器的行程与动力活塞的行程相位差严格按照斯特林循环的最优相位角设计，保证工作流体在冷热腔之间的置换效率匹配循环节奏，最大化提升热能向机械能的转换效率，冷却鳍片的间距经过优化，在自然对流条件下即可满足散热需求，不需要额外配置冷却风扇，简化了整机的附属系统。
