武装战斗直升机结构设计三维数模

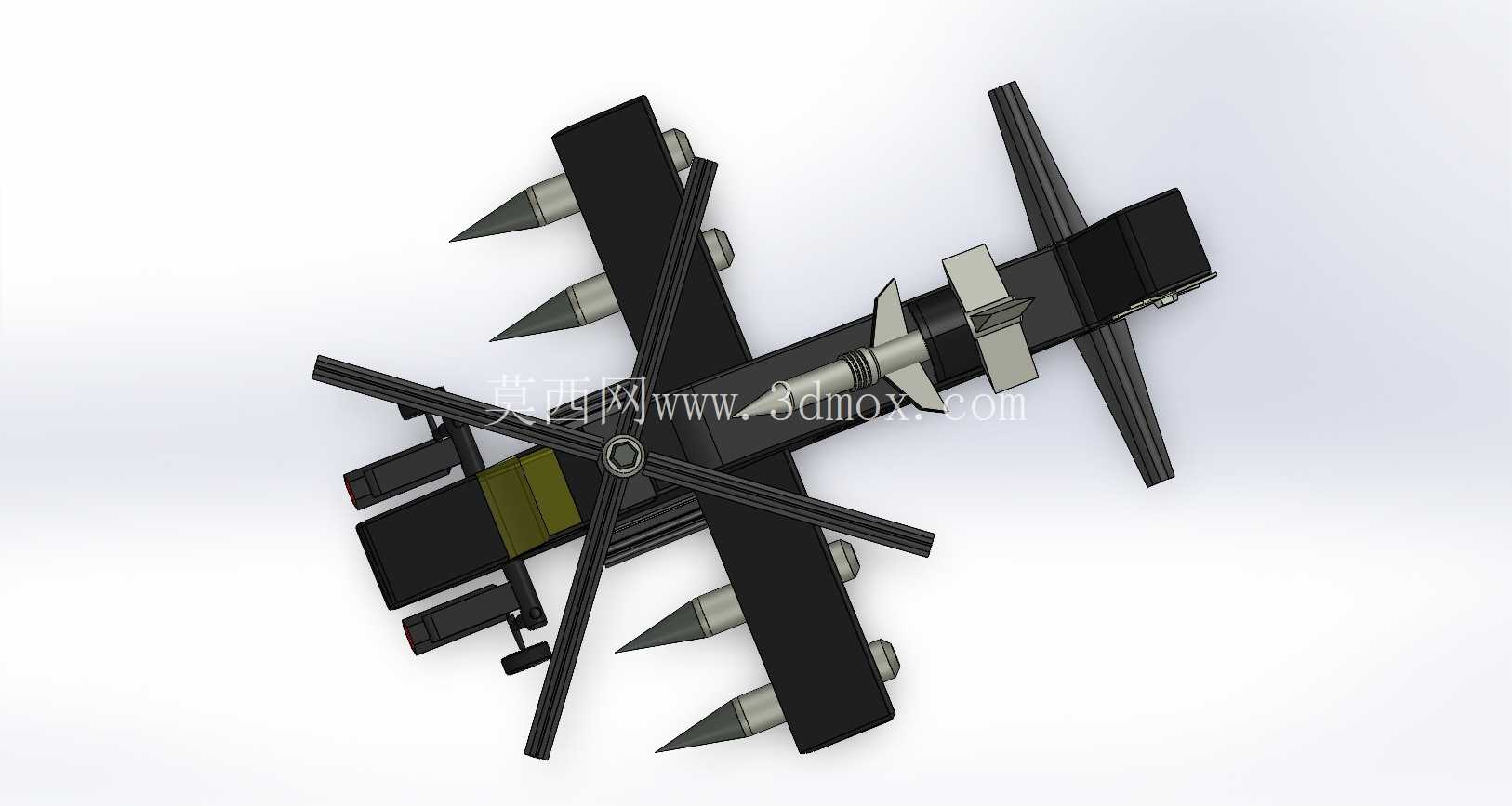

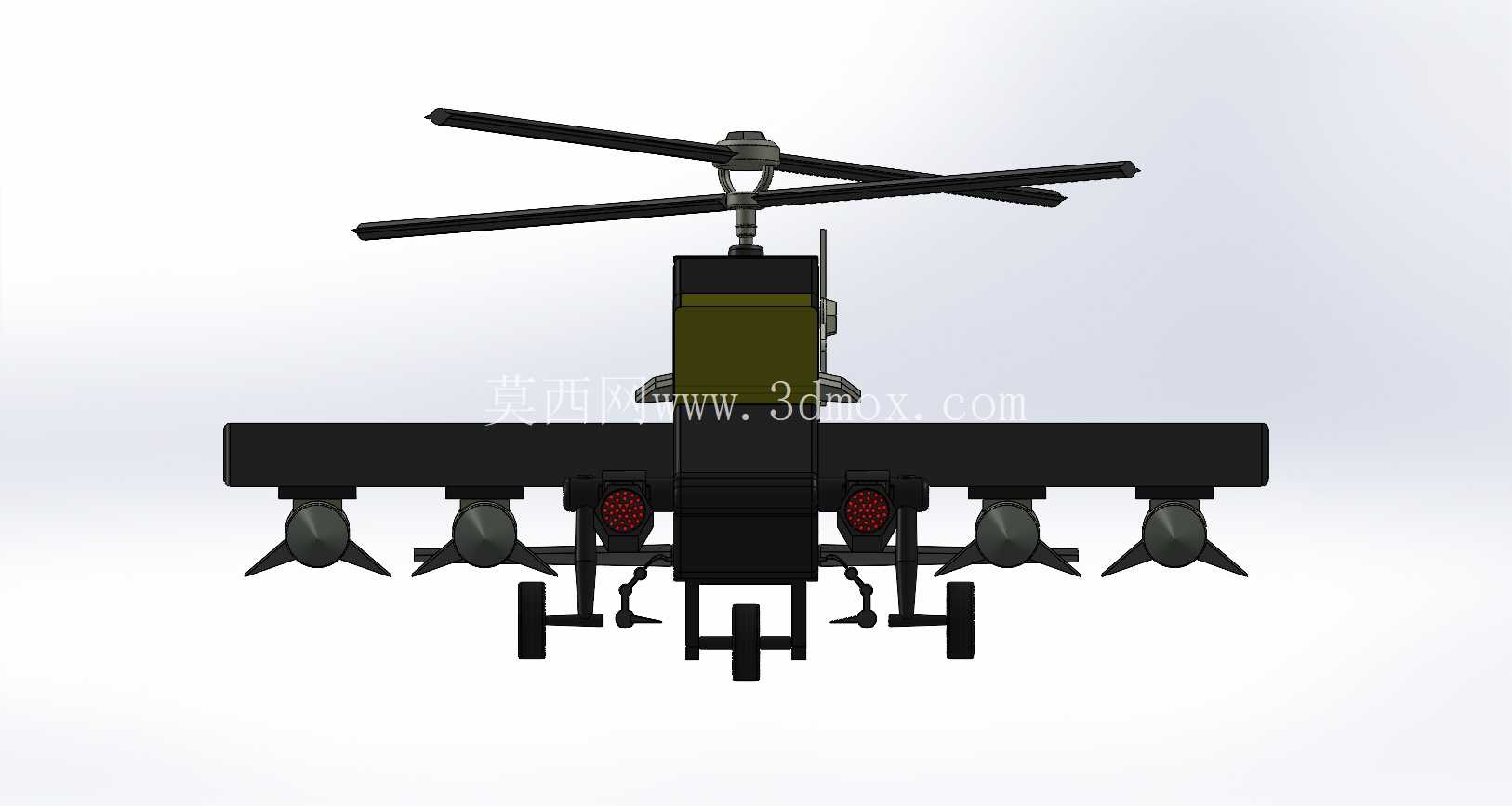

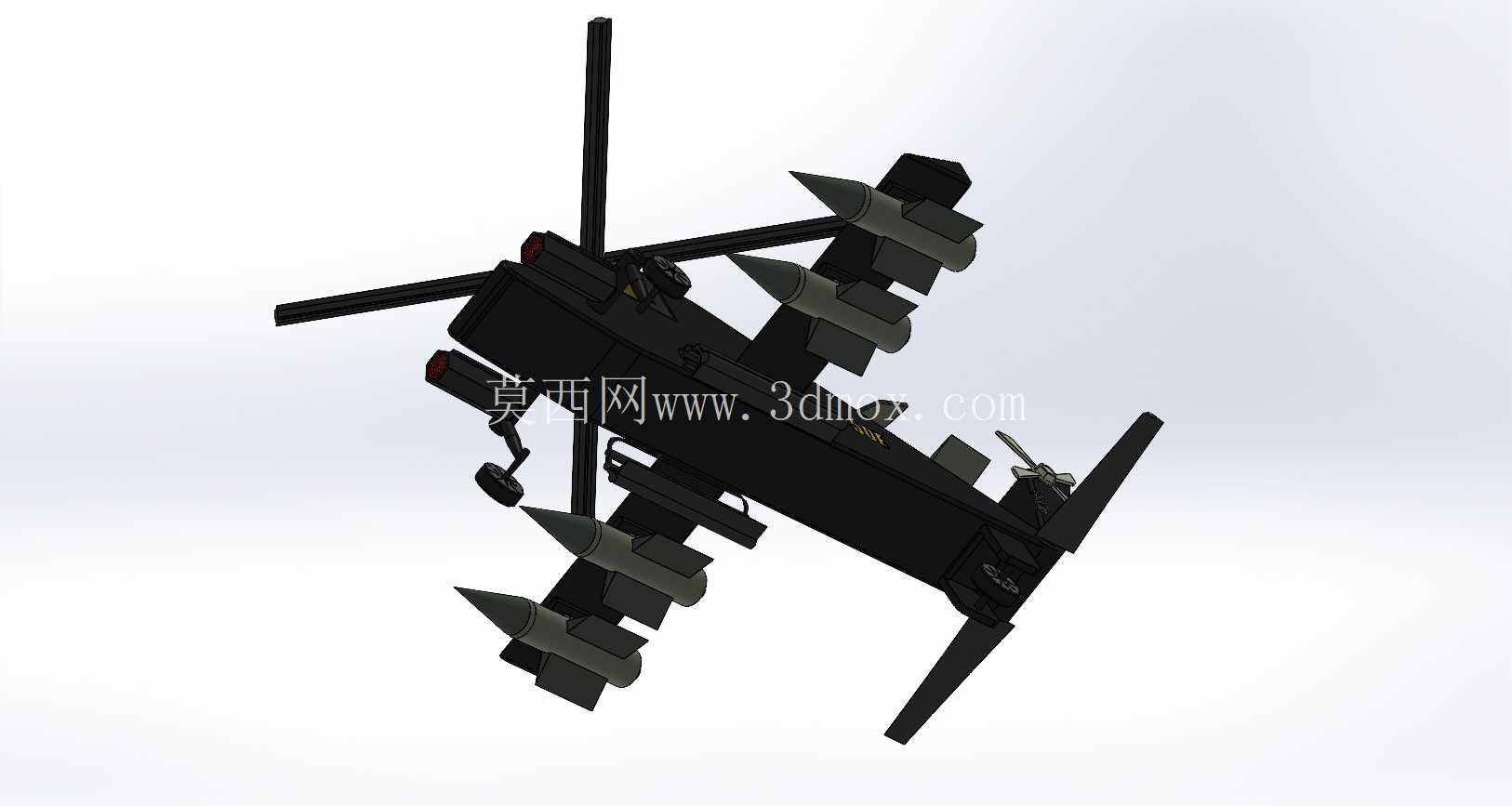

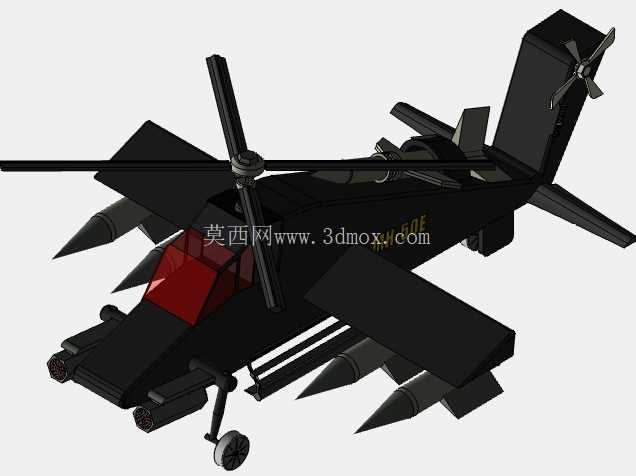

该战斗直升机三维数模完整还原了军用武装直升机的核心结构组成，覆盖机身主体、主旋翼系统、尾桨组件、短翼武器挂架、起落架装置等全部关键子部件，可直接用于航空装备结构教学、概念方案验证、子部件装配干涉检查等场景。从实际作战用途出发，该构型定位为近距火力支援、低空突防、反装甲作战平台，短翼下设置的多组导弹挂架可匹配不同规格的机载制导武器，满足对地对空多任务挂载需求，机身侧面预留的光电探测设备安装位，可兼容观瞄、火控类传感器的装配对接，适配复杂低空作战环境下的态势感知需求。

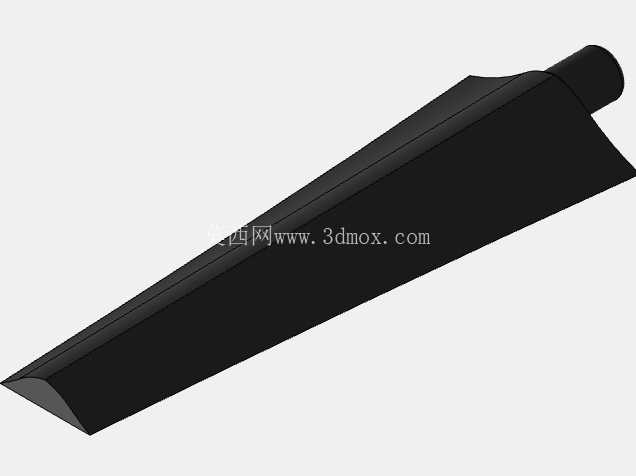

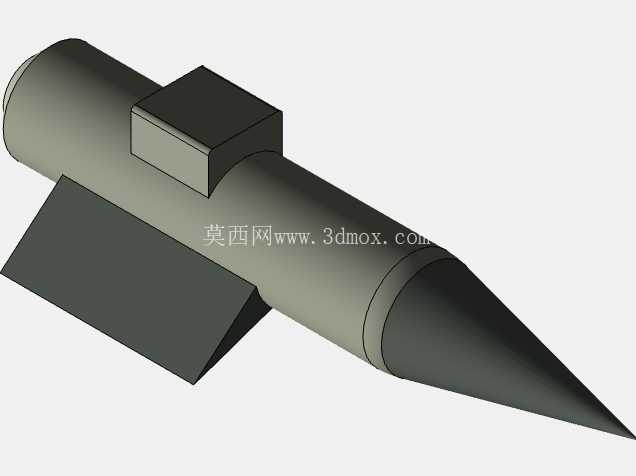

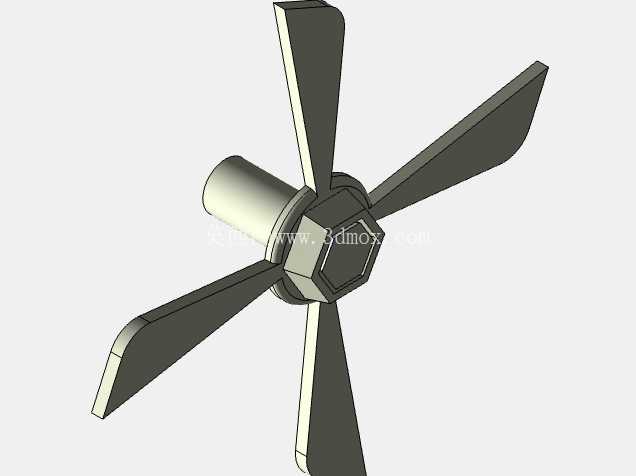

设计过程中优先考虑气动布局合理性，机身主体采用流线型曲面构型，通过连续曲率的曲面过渡降低低空飞行时的空气阻力，主旋翼采用四叶铰接式结构设计，每片旋翼的翼型截面均按照低速高机动工况下的升阻比要求做了参数化定义，可通过调整旋翼安装角、挥舞铰限位参数模拟不同飞行姿态下的气动载荷分布。尾桨采用垂直安装的抗扭结构，与主旋翼的转速比按照常规单旋翼直升机的扭矩平衡逻辑做了匹配，可抵消主旋翼旋转产生的反扭矩，保证航向稳定性。短翼结构采用翼身融合过渡设计，既作为武器挂架的承载基体，也可在高速前飞时提供部分升力，降低主旋翼的载荷负担，挂架接口采用标准化挂点设计，可兼容不同直径、不同重量的机载弹药，挂点位置经过重心配平计算，避免单侧挂载过重导致的飞行姿态偏移。

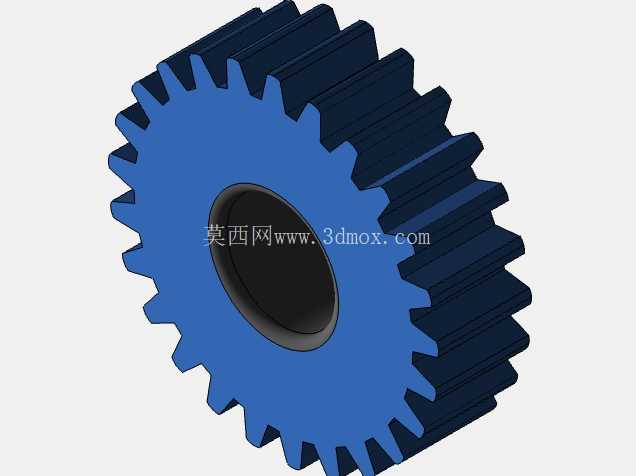

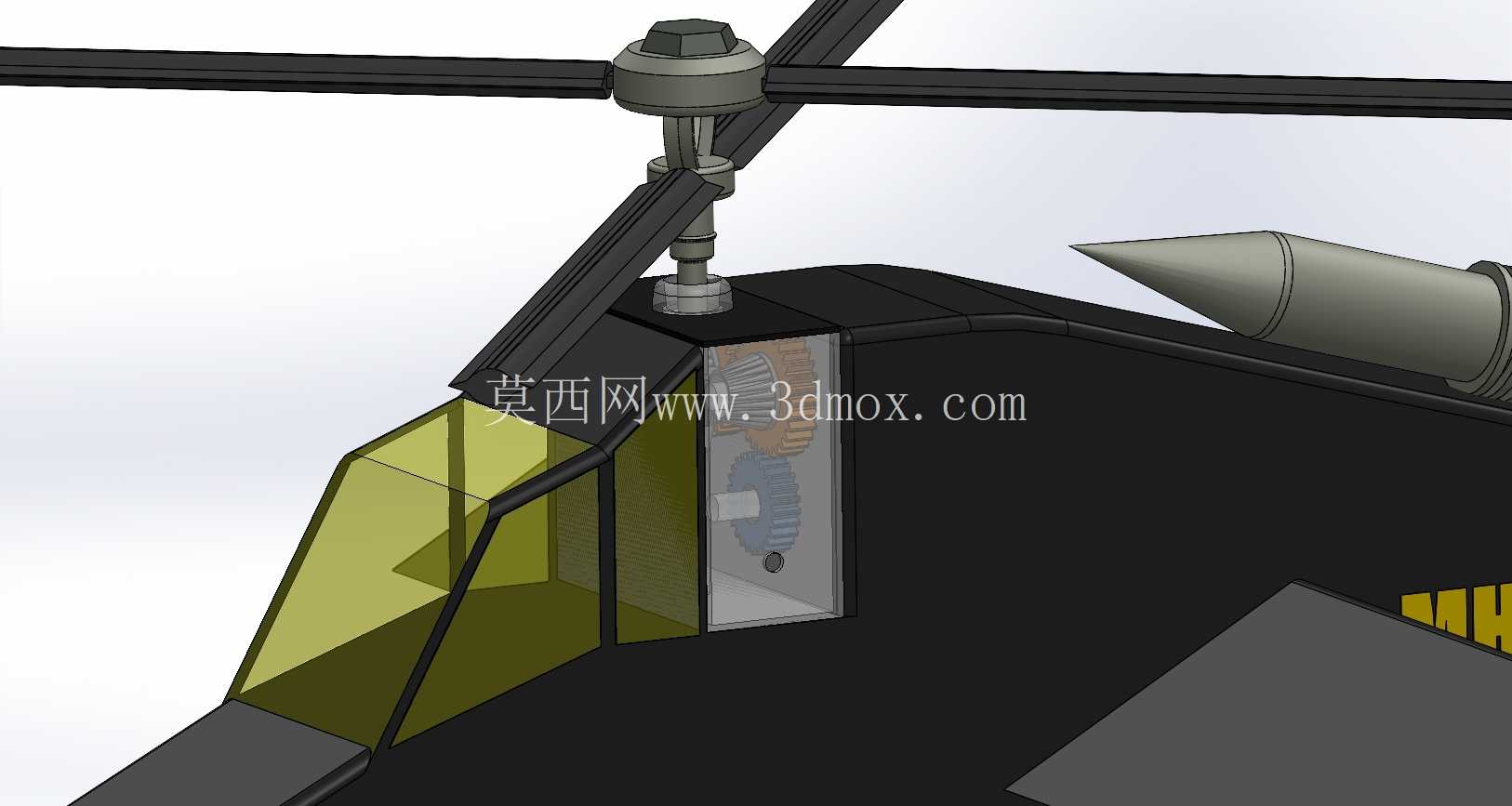

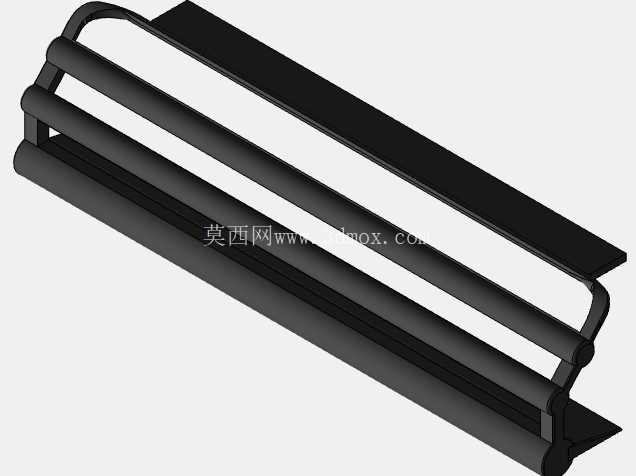

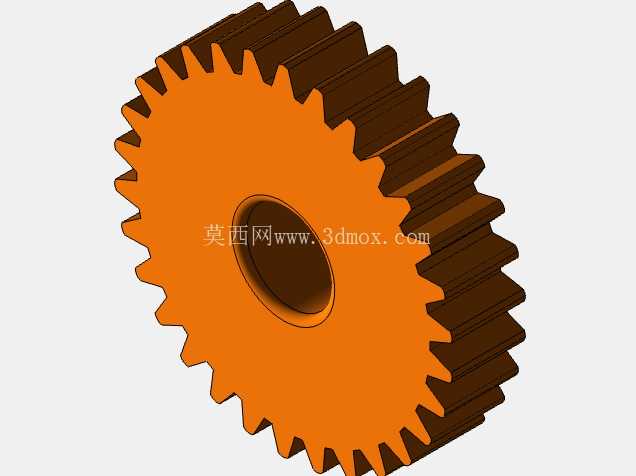

起落架采用后三点式滑橇加辅助缓冲支柱构型，滑橇主体采用高强度轻质合金的等强度梁结构，可吸收硬着陆时的冲击载荷，缓冲支柱内部预留了阻尼器安装腔，可匹配不同降落重量下的缓冲行程需求，起落架与机身的连接点设置在机身下部的主承力框位置，可将着陆冲击载荷均匀分散到机身整体结构，避免局部应力集中导致的结构损坏。机身中段设置有乘员舱、动力舱的分区结构，动力舱预留了涡轴发动机、传动系统的安装空间，传动路径从发动机输出端到主减速器、再到主旋翼和尾桨的传动接口均做了避让设计，可保证传动部件装配时无干涉，乘员舱的观察窗采用曲面透明件构型，既保证飞行员的下视、侧视视野，也符合气动减阻要求。

从安装边界来看，该数模的整体尺寸按照轻型武装直升机的常规比例缩放，主旋翼旋转直径、尾梁长度、机身宽度的比例均符合实际装备的尺寸规范，各子部件的装配公差按照航空装备的一般精度要求设置，相邻部件的贴合面预留了合理的密封件安装间隙，活动部件如旋翼挥舞铰、尾桨变距机构、起落架缓冲结构均设置了合理的运动行程范围，可直接用于运动仿真验证。建模过程中对所有承力结构的壁厚做了参数化定义，可根据不同的载荷要求调整壁厚参数，短翼与机身的连接部位做了局部加强结构设计，模拟实际装备中的加强筋、连接角盒结构，保证挂载武器时的结构强度。机身表面的口盖、检修舱位置均按照实际维护需求做了预留，可模拟日常维护时的口盖开启、部件拆装流程，尾梁末端的水平安定面、垂直安定面的翼型角度按照飞行稳定性要求做了优化，可保证高速前飞时的纵向、航向稳定性，避免出现荷兰滚等不稳定飞行状态。
