四旋翼折叠式低空作业无人机结构设计

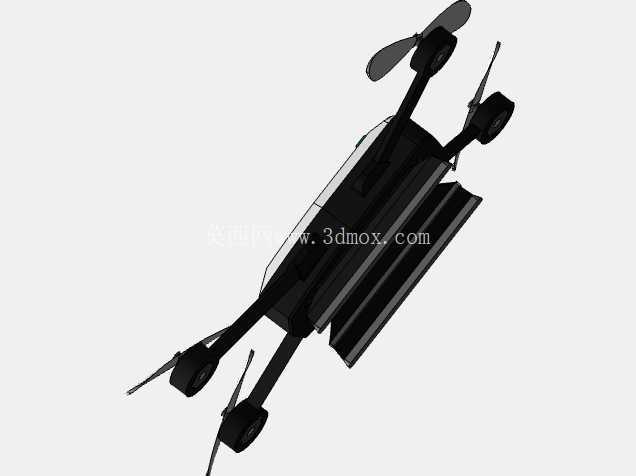

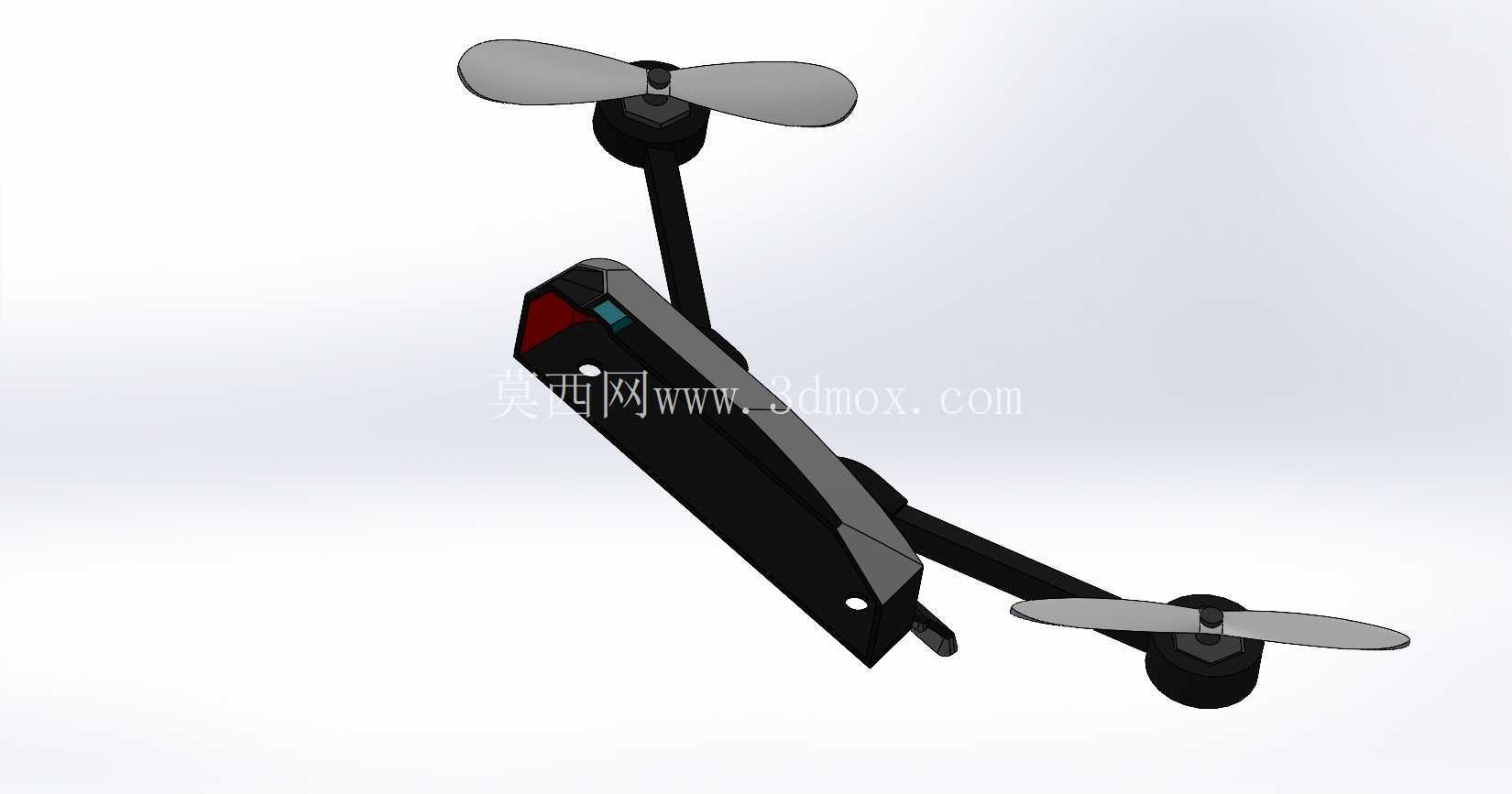

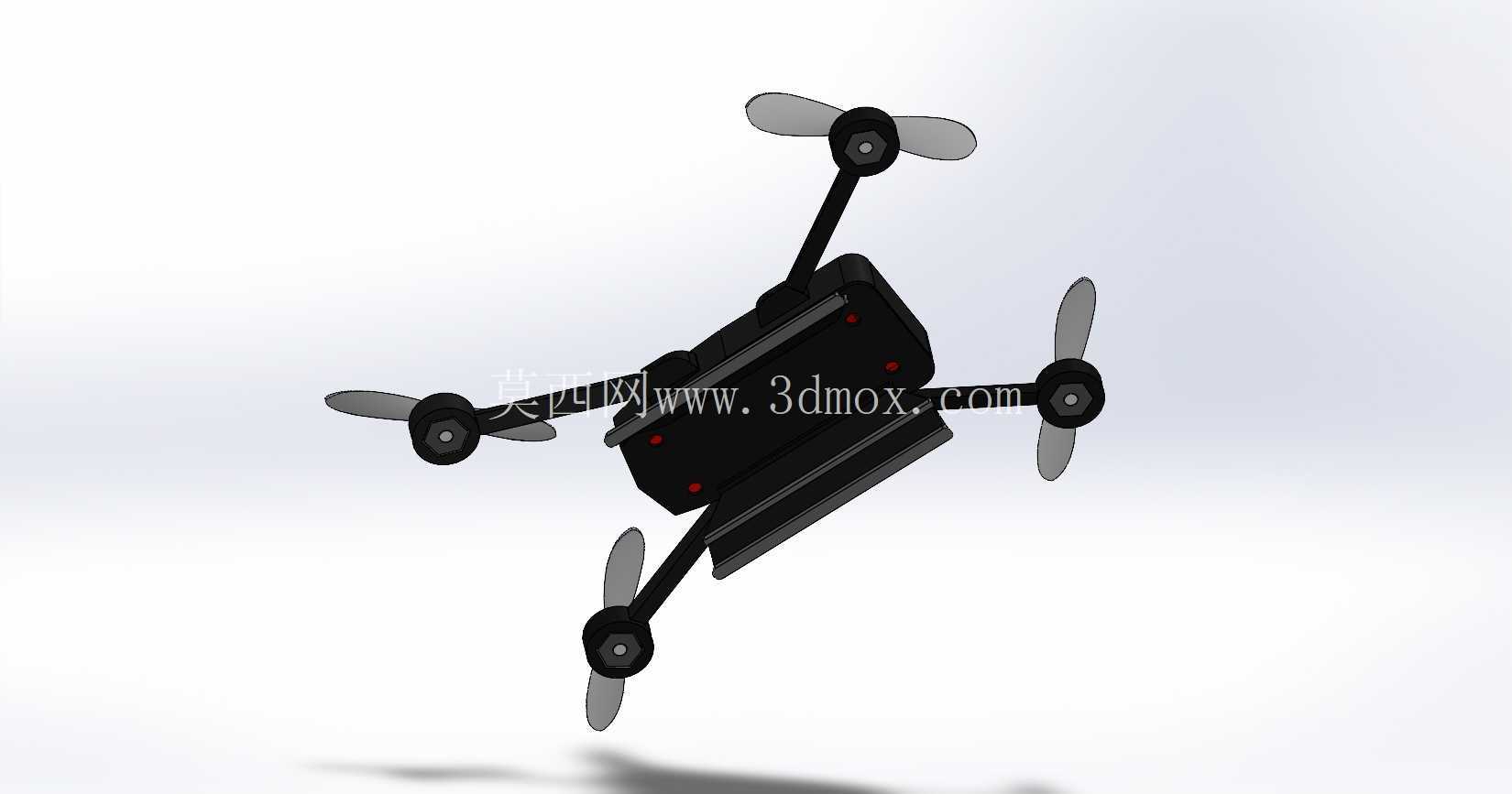

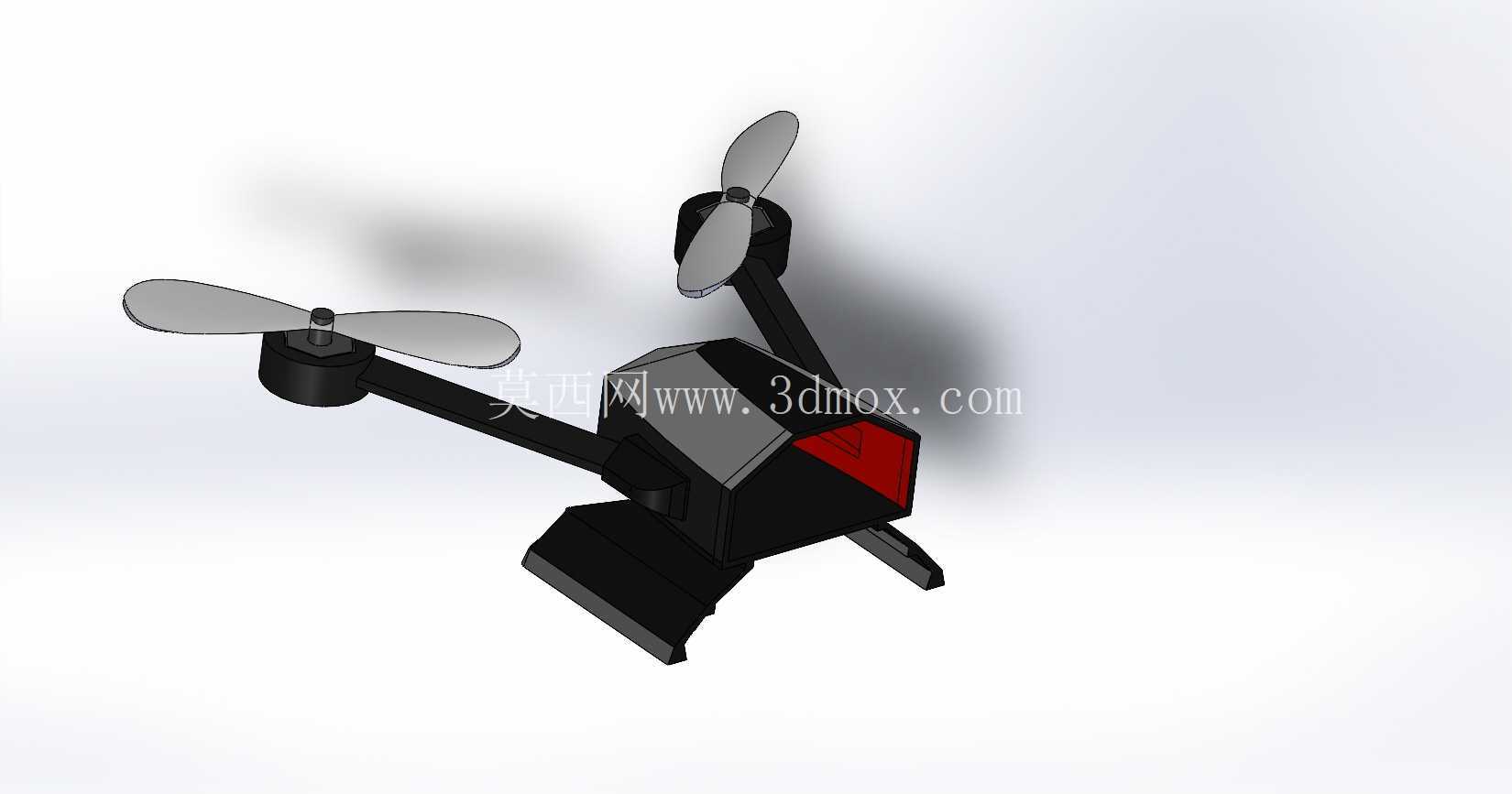

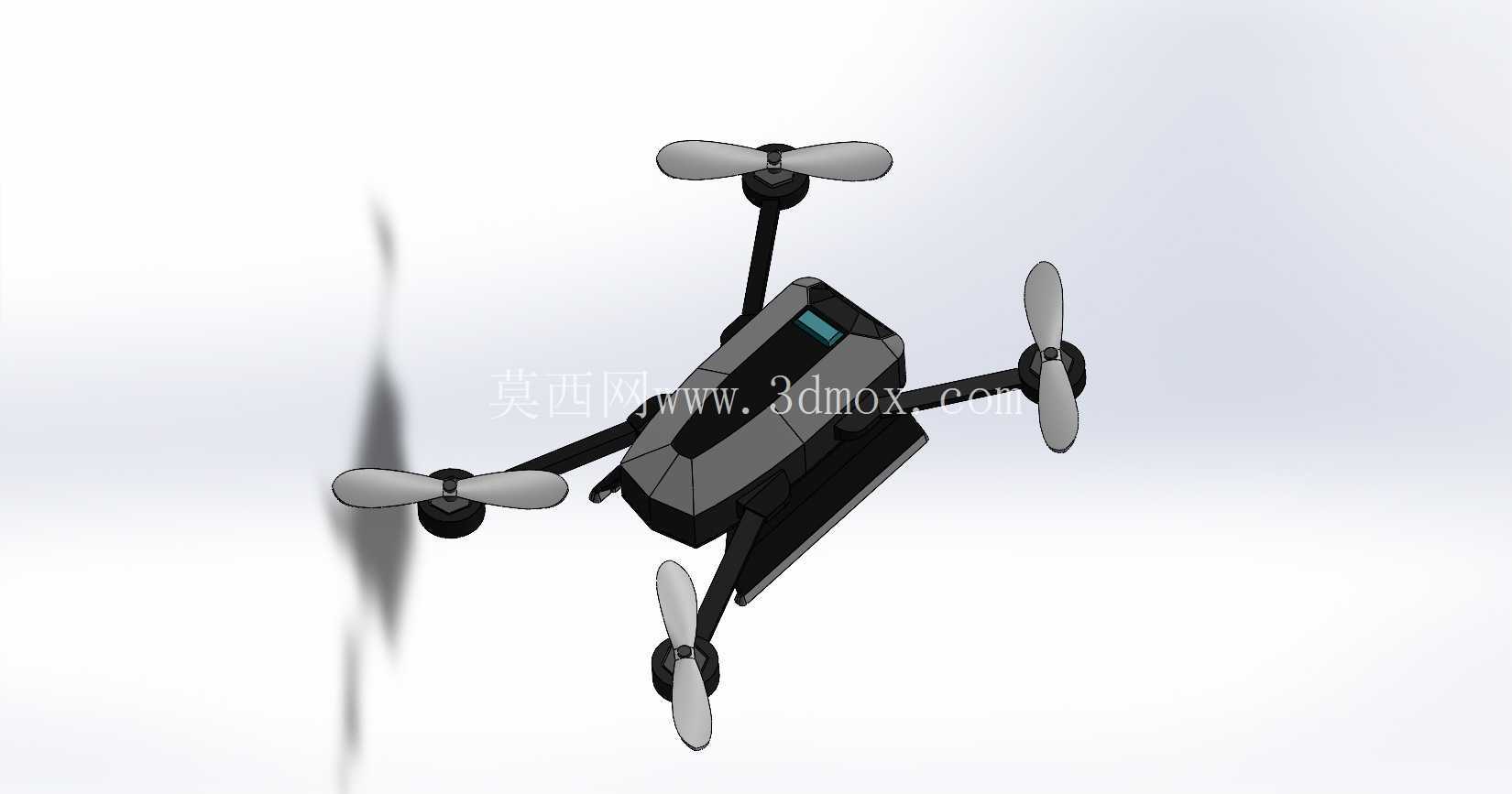

这款四旋翼无人机的结构设计，首先围绕低空近距作业的实际场景展开，日常作业中，这类设备常被用于小范围航拍测绘、园区巡检、轻量载荷投送等场景，对结构紧凑性、飞行稳定性、抗磕碰能力都有明确的工程要求。从结构布局来看，采用四轴X型旋翼排布，四个机臂从中心主机身向外延伸，每个机臂末端独立安装动力旋翼组件，这种布局的优势在于旋翼升力分布均匀，飞行姿态调整时的力矩响应更直接，不需要复杂的舵机传动结构，仅通过四个旋翼的转速差就能完成俯仰、横滚、偏航全姿态控制，结构可靠性远高于带复杂传动的旋翼构型。

设计过程中首先考虑的是安装边界约束，机臂长度经过反复校核，确保相邻旋翼在最大桨距偏转状态下不会出现桨尖干涉，同时整机折叠后（若采用折叠机臂结构）的收纳尺寸能适配常规便携背包的容纳空间，机臂与中心机身的连接位置做了加强筋过渡，避免飞行过程中机臂受交变升力作用出现根部应力集中，长期使用产生疲劳断裂的问题。中心主机身采用上下分壳的结构设计，上壳预留了飞控模块、GPS天线的安装位，下壳则预留电池仓、任务载荷挂载接口，电池仓的尺寸适配常规3S/4S航模锂电池的安装尺寸，挂载接口采用标准快拆结构，可快速更换航拍相机、小型抛投器等不同任务模块，不需要额外打孔改装。

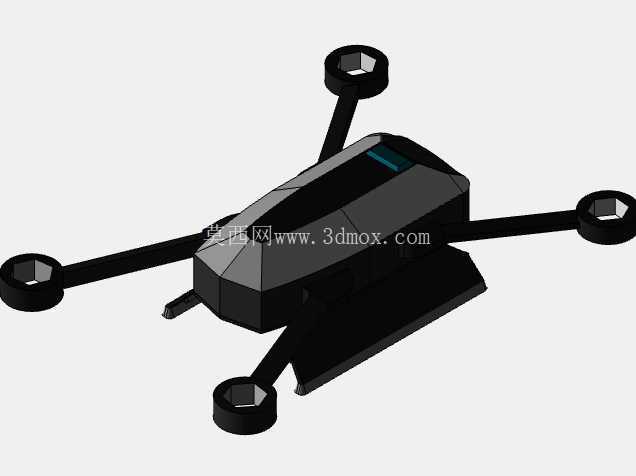

旋翼组件的设计上，每个旋翼下方的电机安装座做了同轴度定位结构，确保电机输出轴与机臂轴线垂直，避免电机安装偏斜导致旋翼旋转时产生额外的振动，振动不仅会影响飞行稳定性，还会导致航拍画面出现果冻效应，同时加速电机轴承的磨损。桨叶采用快拆式安装结构，日常收纳时可以快速拆下桨叶，避免桨叶受压变形，桨叶的翼型经过低速气动优化，在低空紊流环境下也能保持稳定的升力输出，遇到突发阵风时不会出现升力骤降的情况。

机身外壳的曲面设计并非单纯为了外观，而是经过气动修型，飞行过程中可以减少机身正面的空气阻力，同时引导气流绕过机身，避免气流在机身尾部形成乱流干扰后方旋翼的进气效率。机身前部预留了视觉传感器、避障模块的安装窗口，窗口位置做了下沉设计，避免飞行过程中桨叶产生的下洗气流在镜头表面形成紊流，导致镜头积灰或者拍摄画面抖动。起落架采用轻量化的一体式结构，安装在机身下部两侧，高度经过校核，确保挂载常规任务载荷时，载荷最低点不会与地面发生磕碰，同时起落架的结构刚度经过优化，降落时可以吸收大部分冲击载荷，避免冲击力直接传递到机身内部的飞控、电池等精密部件。

从结构强度校核的角度，整个机身的受力路径做了明确规划：旋翼产生的升力通过机臂传递到中心机身的加强框架，再由框架分散到电池仓、挂载点等位置，避免局部应力过大。机臂采用中空结构设计，既可以减轻整机重量，又能在内部穿过电机的供电线、信号线，避免线路外露在飞行过程中被气流吹动或者被外物勾挂。机身的分壳连接位置采用定位柱加螺丝的固定方式，定位柱保证上下壳的装配精度，避免装配错位导致外壳出现缝隙，影响气动外形，同时连接螺丝的位置都做了预埋铜套，避免多次拆装后塑料柱滑牙。

实际使用场景中，这类无人机经常需要在楼宇间、树林旁等有障碍物的环境下作业，因此机臂末端、机身边角位置都做了圆弧过渡的防撞设计，轻微磕碰时不会出现外壳碎裂或者机臂断裂的情况，同时旋翼外围预留了足够的安全间隙，即使机身轻微擦碰到障碍物，也不会立刻导致桨叶打物炸机。飞控模块的安装位设计在机身的重心位置，并且做了减震安装结构，通过减震球将飞控与机身框架隔离，过滤掉旋翼旋转产生的高频振动，保证飞控的加速度计、陀螺仪数据采集准确，不会因为振动导致飞行姿态解算出错。电池仓的设计采用滑插式结构，带有锁止卡扣，飞行过程中不会因为机动动作导致电池脱出，同时电池接口做了防呆设计，避免插反正负极短路。

整个设计过程中，重量控制是核心指标之一，每个结构件的壁厚都经过优化，在保证强度的前提下尽可能减小壁厚，非受力位置做了镂空减重处理，整机的起飞重量控制在合理区间内，保证续航时间能满足单次作业的需求，不会因为结构过重导致有效载荷能力下降、续航时间缩短。旋翼的旋转平面与机身平面保持平行，安装时通过定位结构保证四个旋翼的旋转平面处于同一水平面，避免出现升力面倾斜导致飞行时需要持续输出修正力矩，浪费电池电量。
