通用型卡车货箱登车折叠脚踏结构

在商用车后市场改装、工程作业车辆配套领域，货箱登车踏板是高频使用的易损功能件，常规固定式脚踏在车辆通过非铺装路面、限高区域时极易出现剐蹭变形，甚至被障碍物撞脱后卡滞轮胎引发安全隐患，这款折叠式登车脚踏正是针对这类场景痛点完成的结构设计。

从实际使用场景来看，该结构适配长轴距SUV、轻型皮卡、栏板轻卡、小型农用拖拉机以及拖挂式货箱的侧部登车点位，主要解决驾乘人员、装卸作业人员上下货箱或驾驶室时的踩踏支撑问题，尤其在货箱栏板高度超过800mm的车型上，没有辅助登车结构时，人员上下需要大幅度跨步，雨天鞋底沾泥时极易踩滑跌落，存在明确的作业安全隐患。

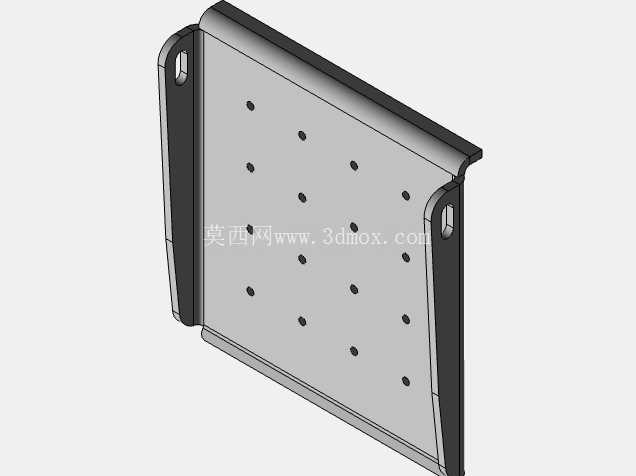

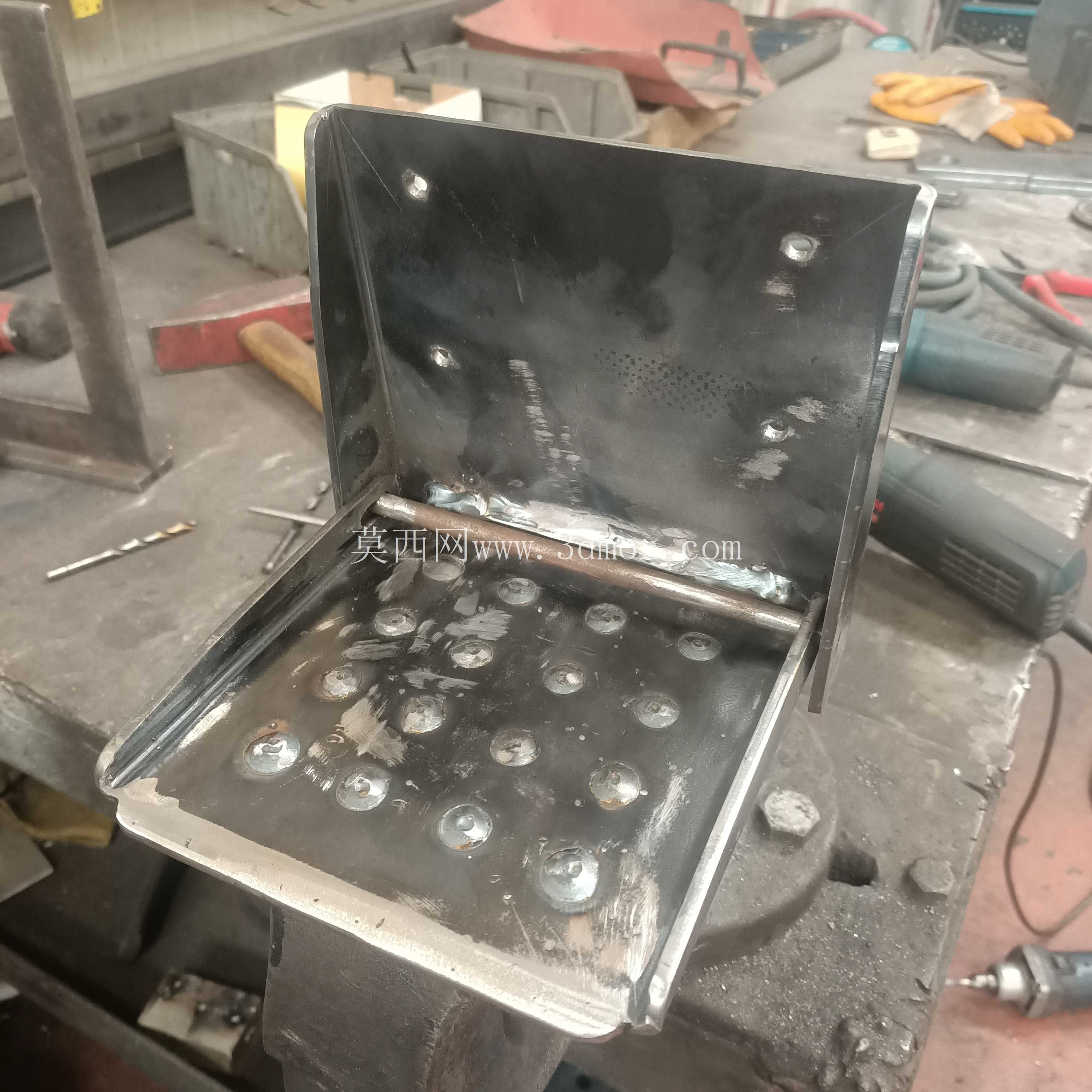

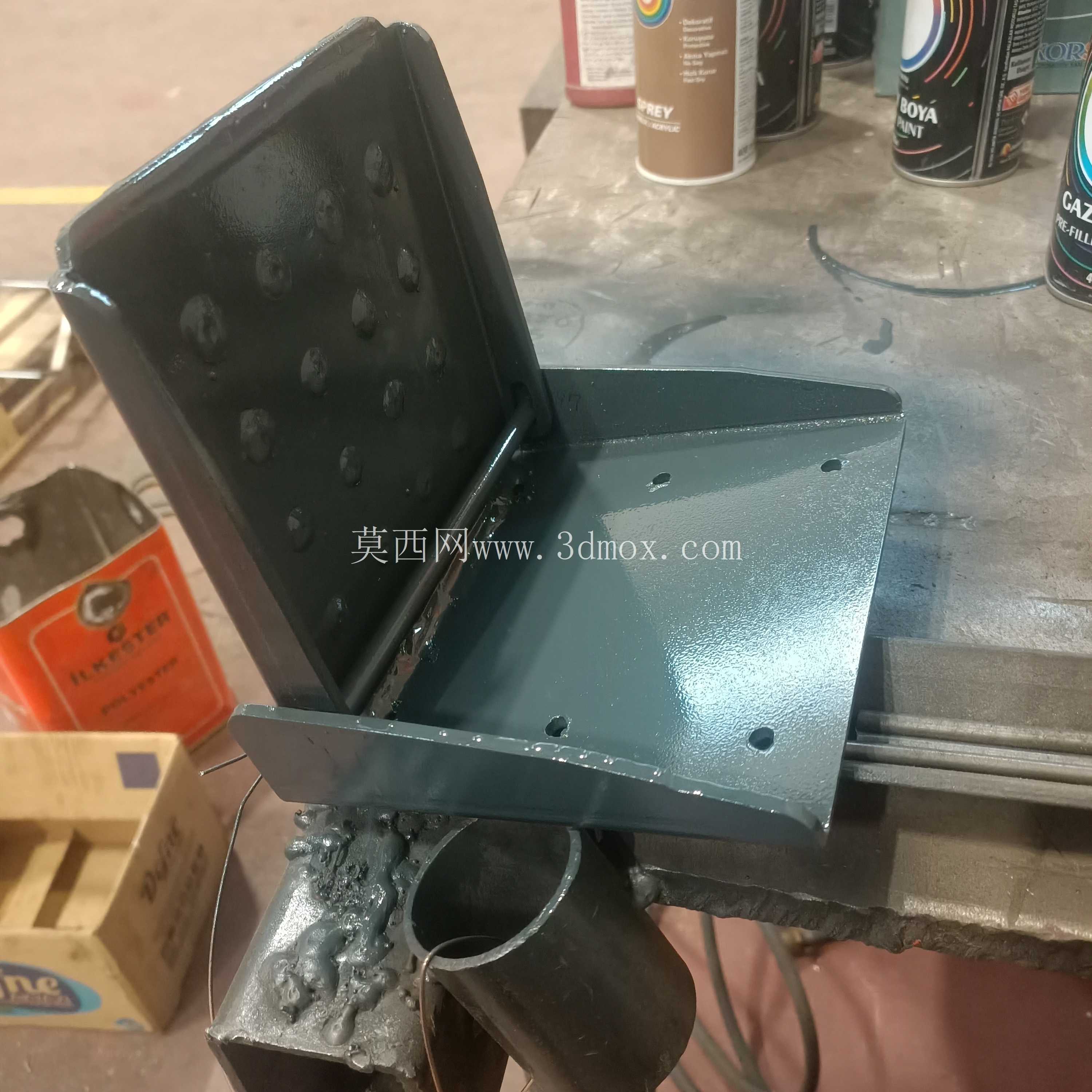

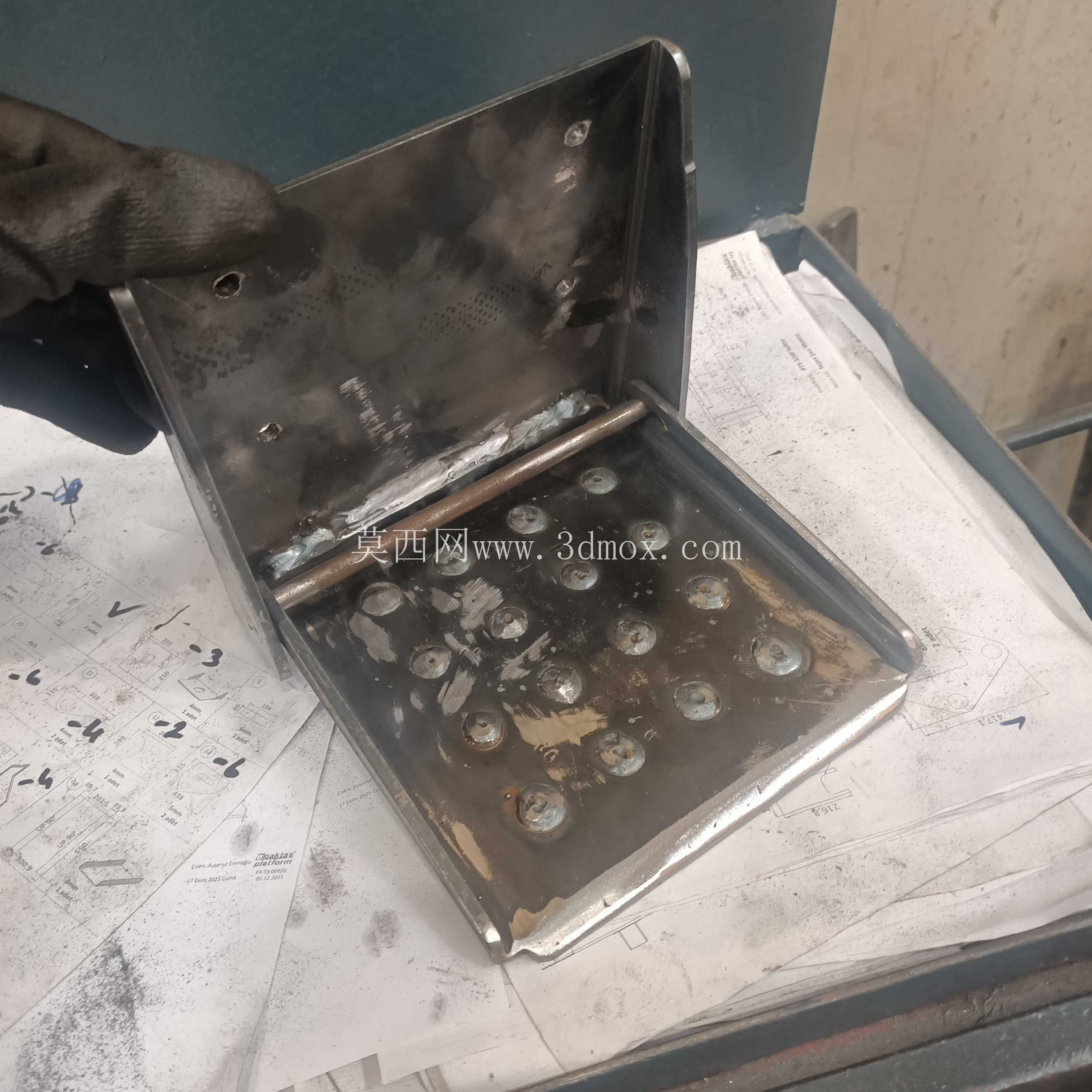

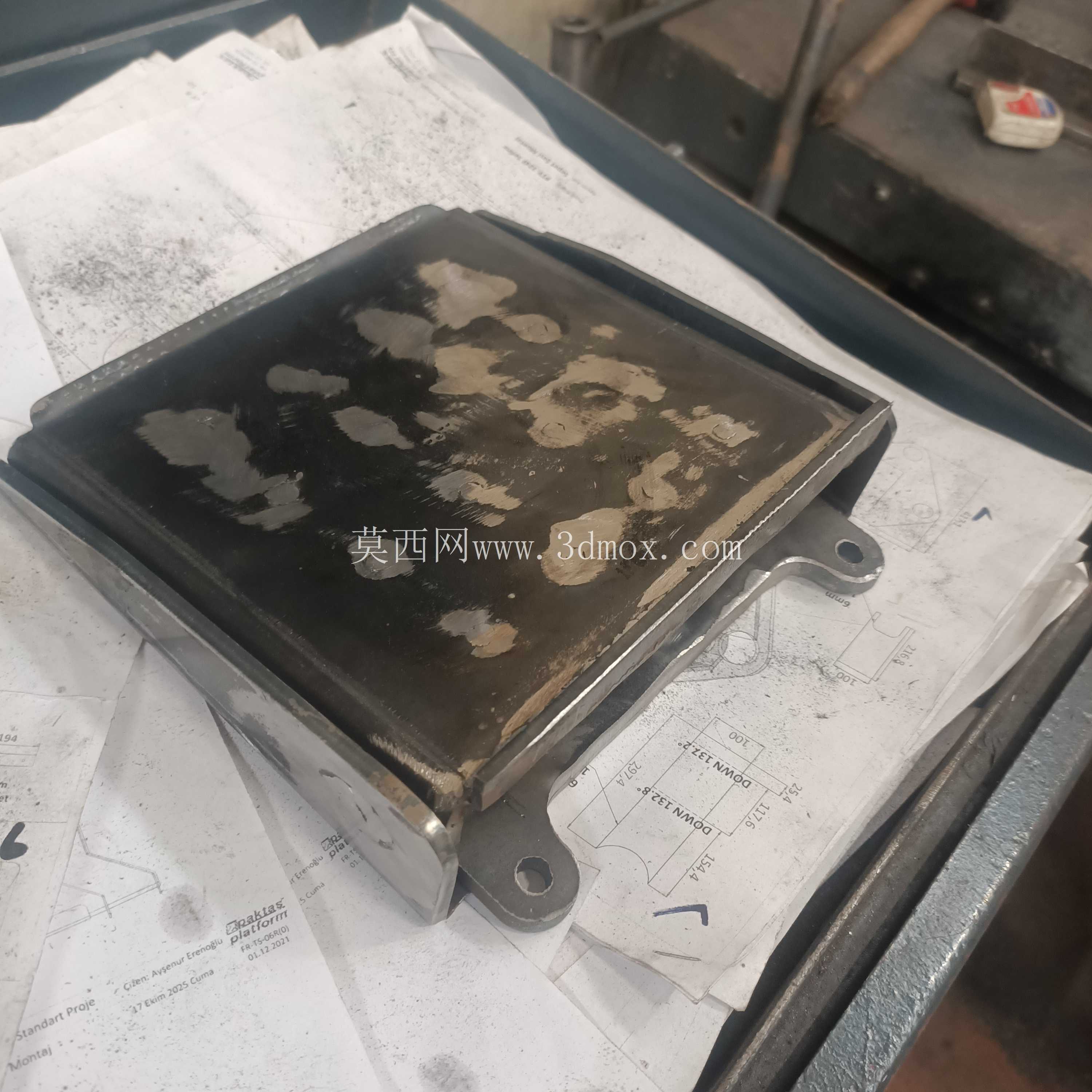

功能设计上，该踏板采用翻折式收放逻辑，使用时向下翻折至水平锁止位置，踏板面与地面垂直高度控制在350-400mm区间，匹配成年人跨步抬脚的舒适高度，单次踩踏可承载150kg的静载荷，满足单人携带工具登车的承重需求；闲置时向上翻折贴合货箱侧边梁，翻折后整体外凸尺寸不超过80mm，不会超出车辆原有侧部宽度边界，避免车辆在狭窄巷道、林间作业道通行时出现剐蹭。踏板踩踏面采用阵列式凸包防滑结构，每个凸包高度5mm，相邻凸包间距30mm，表面做镀锌防锈处理，即使鞋底沾有泥浆、积雪，踩踏时也能通过凸包边缘咬合鞋底纹路，避免打滑，相比传统镂空格栅式踏板，这种整面凸包结构不会卡滞鞋跟、碎石，清理时只需用高压水枪直冲即可，日常维护成本极低。

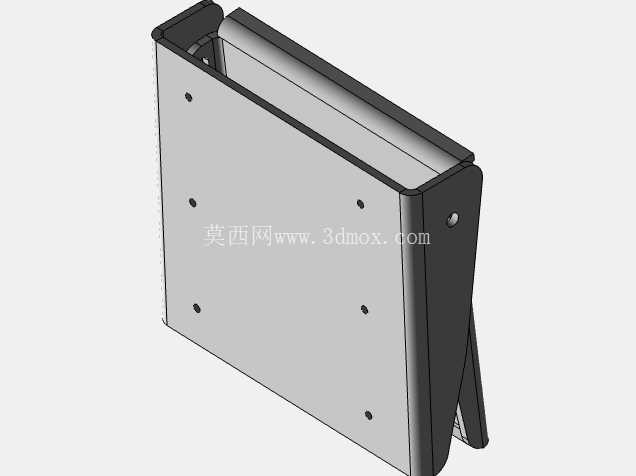

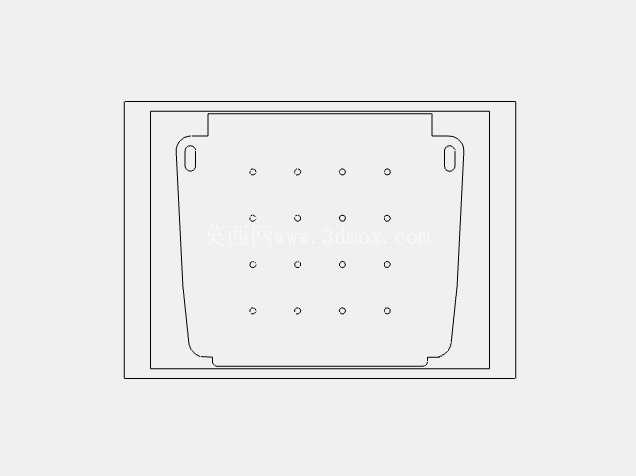

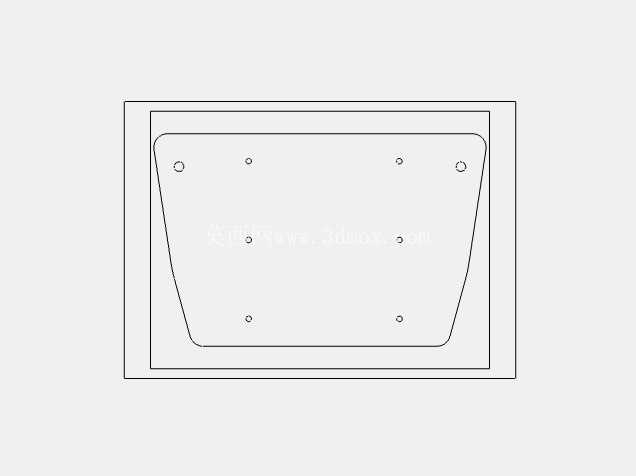

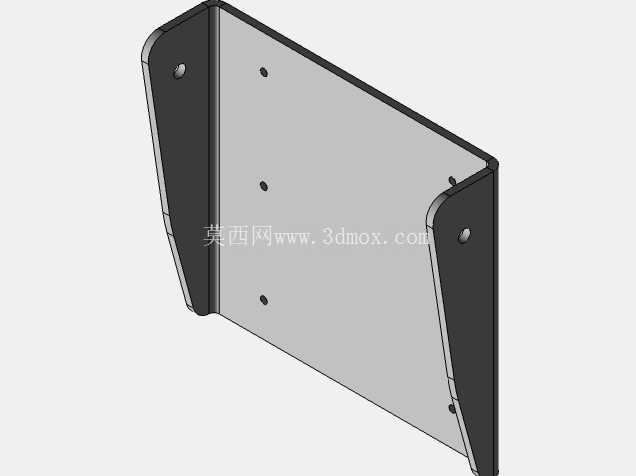

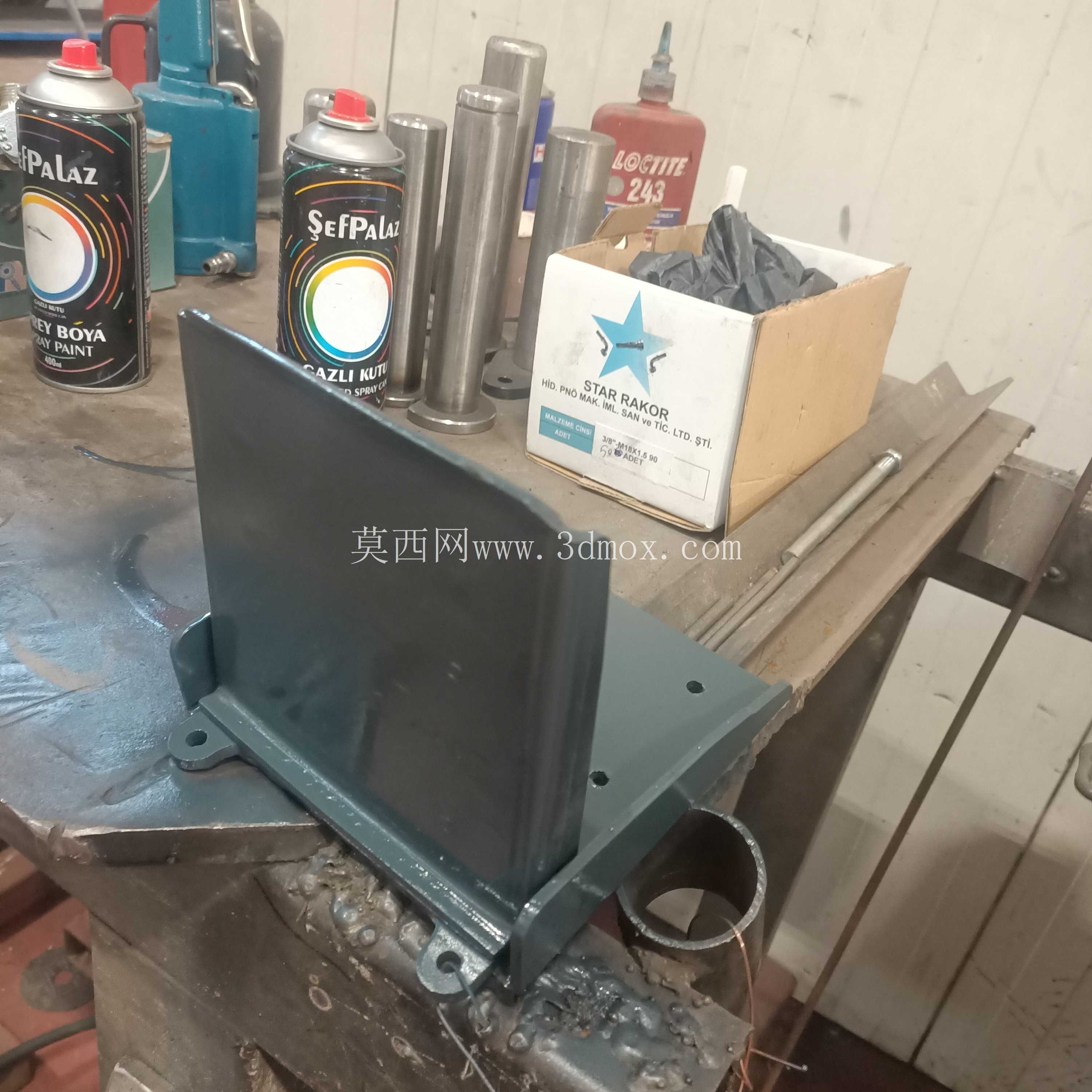

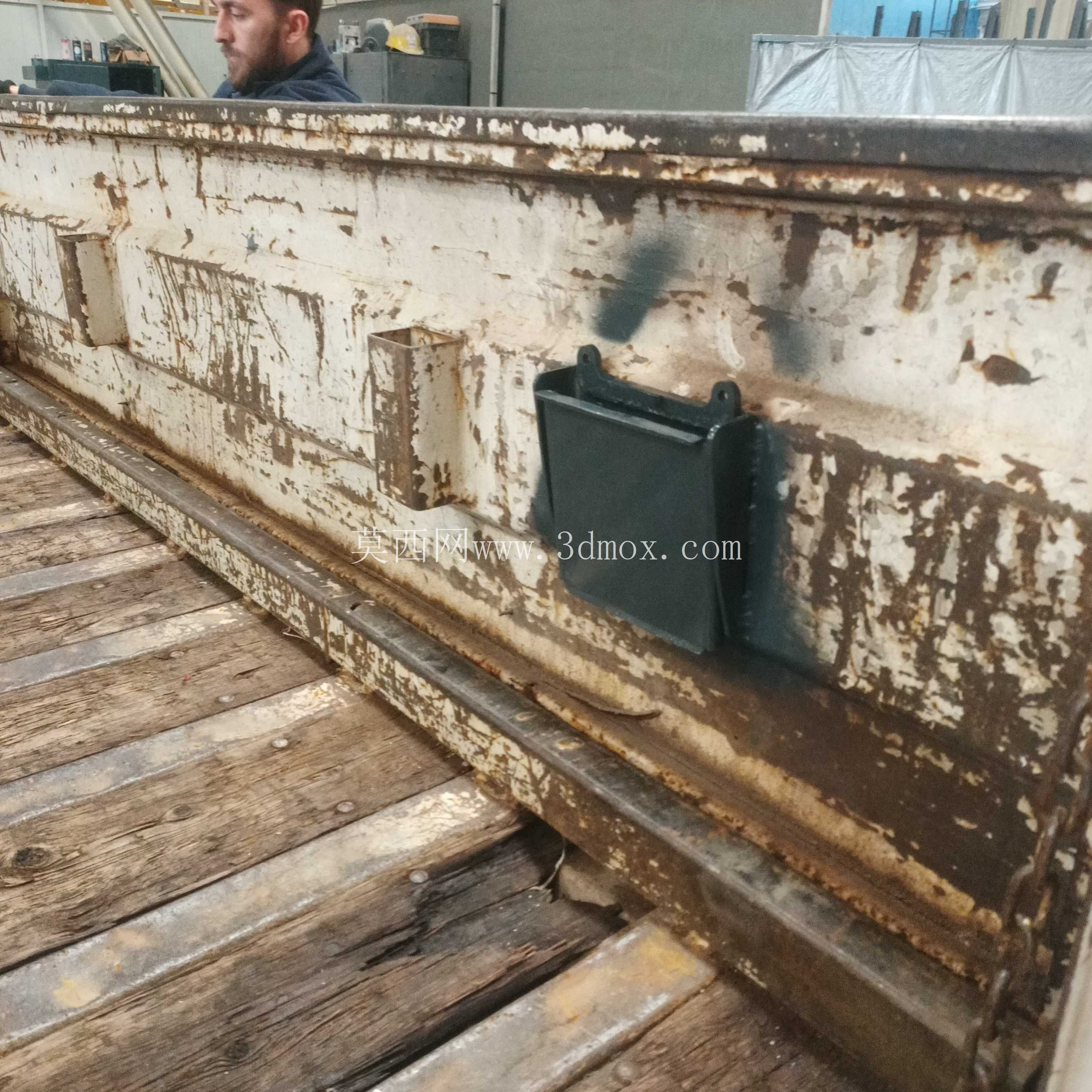

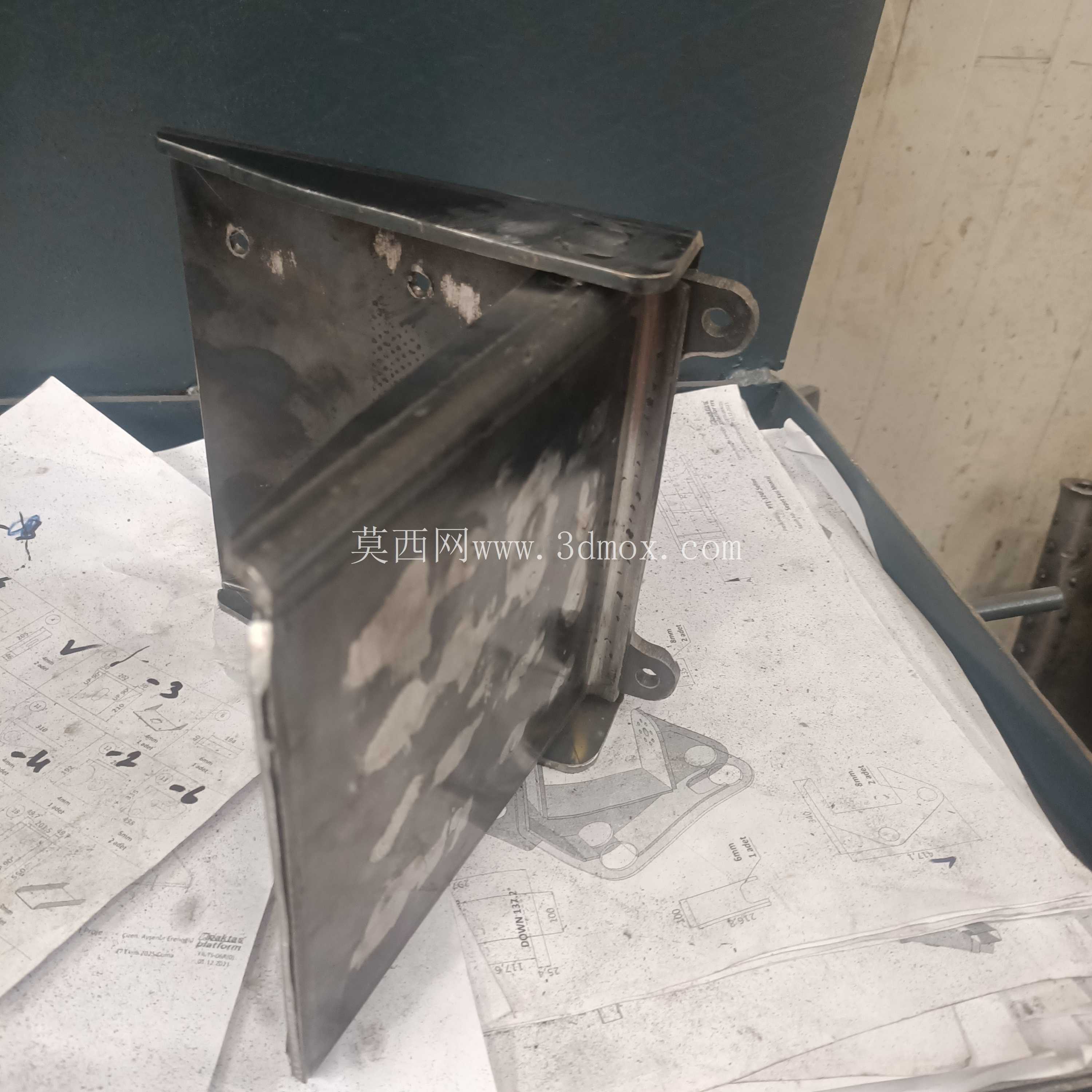

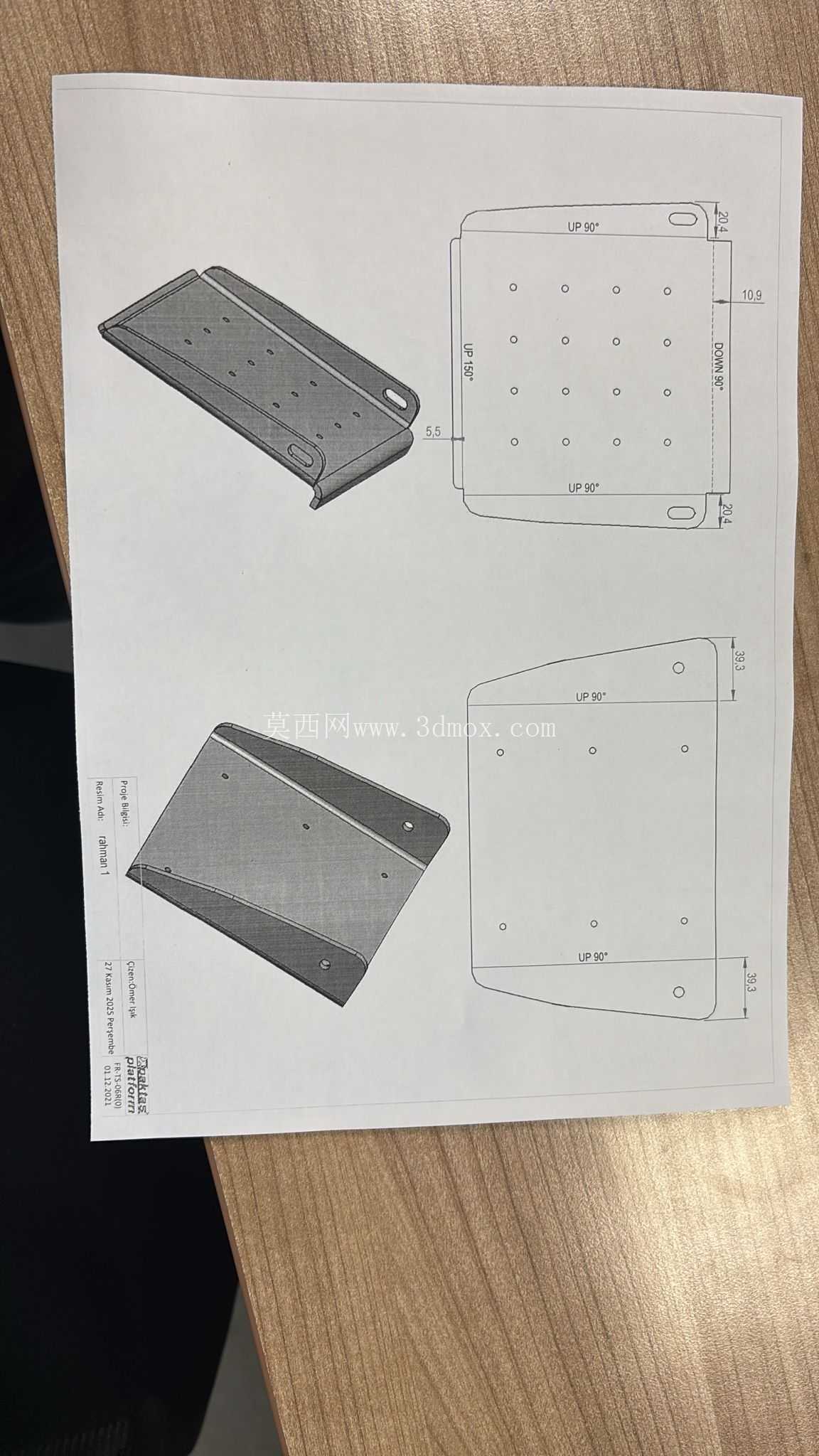

结构设计层面，整体采用3mm厚冷轧钢板折弯成型，主体为L型支撑骨架，垂直翻边通过螺栓与货箱侧边梁的预留安装孔连接，安装孔位设计为长圆孔，可适配不同车型侧梁的孔距偏差，安装时无需在车身上额外打孔，避免破坏车身原有防锈涂层。翻折转轴采用直径12mm的实心圆钢，转轴与安装座之间预留0.2mm的转动间隙，表面涂抹润滑脂后可保证-30℃到60℃环境下无卡滞，转轴两端设置防脱挡圈，避免长期颠簸震动后转轴窜出脱落。锁止结构采用弹簧顶销式设计，踏板翻折至使用位置时顶销自动卡入定位孔，不会因为车辆行驶震动自行翻折，收折时只需拉动侧部的解锁拉环即可完成翻折，操作力度控制在20N以内，单人单手即可完成操作。

安装边界方面，该结构要求安装点位的侧梁平面度误差不超过2mm，安装面后方预留至少50mm的螺栓操作空间，翻折行程范围内无油箱、管线、侧防护板等干涉部件，适配的货箱侧梁高度范围为120mm到200mm，对于侧梁高度超出范围的车型，可通过增加转接垫块的方式完成适配，转接垫块采用与主体同材质的钢板制作，焊接或螺栓连接在侧梁上即可。

从实际工况验证角度，该结构在连续10000次翻折循环测试后，转轴磨损量小于0.1mm，锁止机构无失效，踏板面凸包无明显变形，在盐雾环境下放置72小时无红锈生成，可满足沿海、高湿地区的使用需求。相比市面上常见的铸铁固定式脚踏，这款折叠结构重量仅为4.2kg，单人即可完成安装，不需要借助吊装设备，后期更换时只需拆卸4颗固定螺栓即可完成替换，配件通用性强，不需要针对单一车型开模制作，可覆盖多数轻型商用车的登车改装需求。
