拉伸载荷工况用肘节接头结构设计

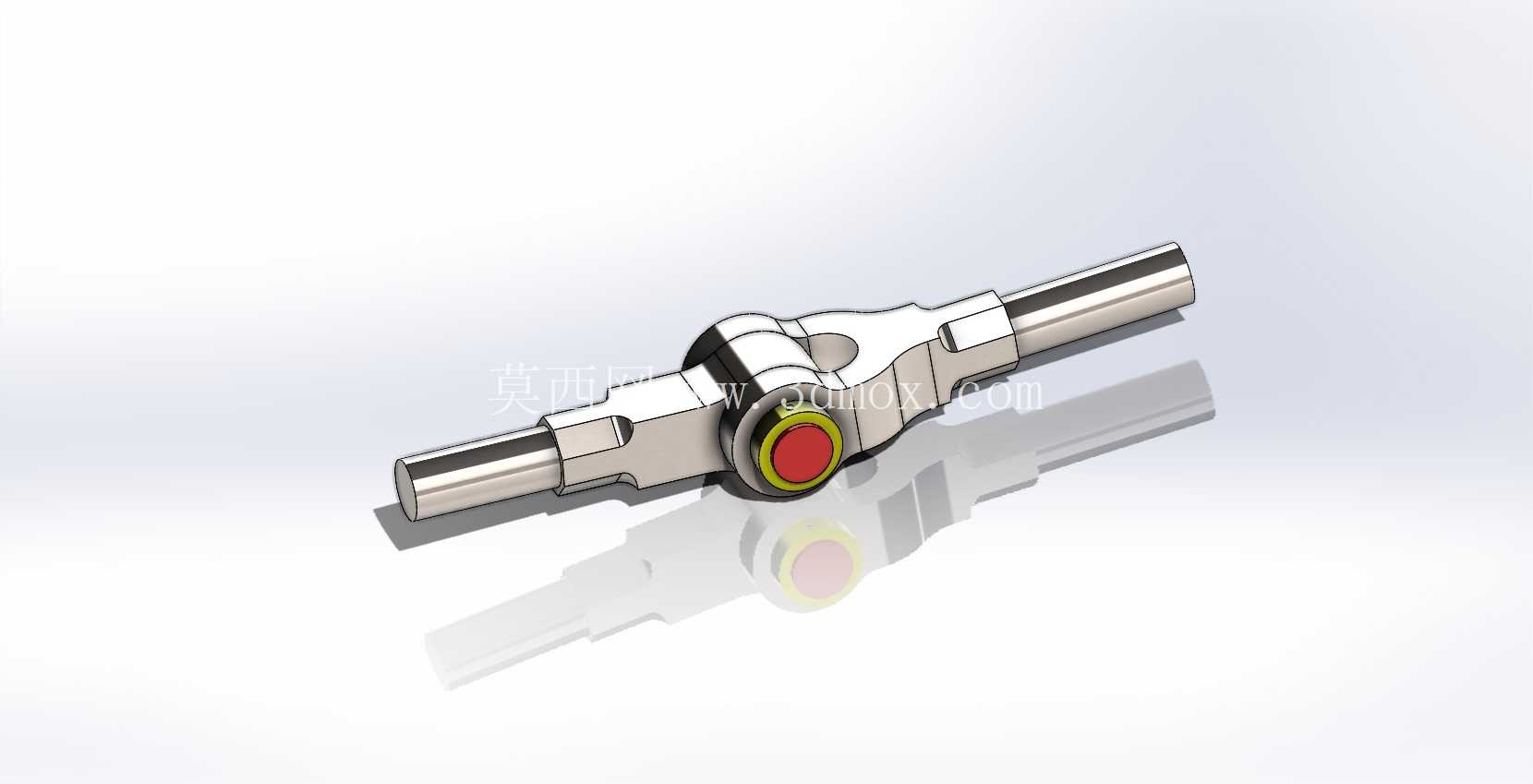

在重载传动、悬架连接、工程机械执行机构的设计场景中，肘节接头是承担拉伸载荷传递、同时适配小角度摆动补偿的核心连接件，这类零件的设计合理性直接决定整套连杆机构的疲劳寿命与运行可靠性。从实际工况适配角度出发，该肘节接头采用对称式双杆轴+中间铰接销座的整体结构，两端圆柱杆轴为等直径设计，可直接插入对应连杆的安装孔位，通过轴端卡簧或者径向销钉完成轴向限位，避免受拉过程中出现连接松脱。中间铰接部位采用球面配合加耐磨衬套的结构形式，区别于普通刚性销接，这种结构可以补偿两端连接杆件在装配过程中出现的同轴度误差，同时在机构运行过程中允许两个连接圆柱杆之间存在±8°以内的相对摆角，避免杆件受附加弯矩作用出现早期断裂。

设计过程中首先需要明确安装边界条件，两端杆轴的直径公差选取h7级，适配工业场景中通用的连杆安装孔公差要求，杆轴的有效插入长度按照杆径的1.5倍设计，保证足够的接触承压面积，避免接触面压应力超过材料许用值出现压溃变形。中间铰接销的直径按照整体拉伸载荷的1.2倍安全系数计算，销孔与销的配合选取间隙配合，保证摆动过程中无卡滞，销端设置密封挡圈结构，阻挡外界粉尘、泥水进入铰接摩擦面，延长铰接部位的维护周期。接头主体的外形采用锻造流线型过渡，所有应力集中部位均设置R3以上的圆角过渡，避免拉伸载荷作用下在截面突变位置出现应力集中，从结构根源降低疲劳裂纹萌生的概率。

从实际应用场景来看，这类肘节接头广泛应用在商用车悬架推力杆连接、工程机械执行机构连杆连接、农业机械传动拉杆连接、工业设备门体铰接支撑等场景，不同场景下的载荷特性存在明显差异：商用车悬架场景下需要承受频繁的交变冲击载荷，材料一般选取40Cr调质处理，表面进行喷丸强化提升疲劳强度；普通工业设备支撑场景下载荷平稳无明显冲击，可选取45号钢正火处理降低加工成本。铰接部位的衬套根据维护周期要求可选铜基石墨自润滑衬套或者复合尼龙衬套，自润滑衬套适合长期无维护的户外作业场景，尼龙衬套适合室内低载荷、低摆动频率的设备场景，可有效降低运行过程中的铰接异响。

建模过程中需要重点关注几个关键尺寸的匹配关系：两端杆轴的同轴度公差需要控制在0.05mm以内，避免装配后出现别劲现象；中间铰接孔的轴线与两端杆轴轴线的垂直度公差控制在0.03mm以内，保证摆动过程中受力均匀；铰接部位的端面间隙控制在0.1-0.2mm之间，间隙过小容易受热胀冷缩影响出现卡滞，间隙过大则会导致连接位置出现冲击异响。整体结构的壁厚按照等强度原则设计，杆轴与中间销座的过渡位置逐渐加厚，保证整个零件在承受额定拉伸载荷时各截面的安全系数基本一致，避免局部材料冗余增加零件重量，同时也不会出现局部强度不足的薄弱点。

在实际选型替换过程中，需要先确认两端连接圆柱杆的直径、安装孔深度，再根据机构的最大摆角、额定拉伸载荷、冲击载荷系数确认接头的整体规格，安装时需要保证两端连接杆件的轴线在初始状态下处于同一直线，避免初始安装偏差带来附加弯矩。日常运维过程中需要定期检查铰接部位的密封件是否完好，衬套磨损量超过0.3mm时需要及时更换，避免磨损间隙过大导致冲击载荷陡增，引发接头断裂故障。
