吉姆尼JB43备胎位油桶固定安装支架

　　这款支架的设计初衷，是解决吉姆尼JB43车型长途越野穿越时的备用燃油携带痛点，原厂车辆未预留额外的副油箱安装位，尾门除了挂载全尺寸备胎外没有多余的承载结构，直接在尾门钣金上挂载油桶会带来钣金变形、铰链受力过载的风险，因此依托备胎安装座的现有承载点做拓展，是兼顾可靠性与改装成本的最优方案。从结构受力逻辑来看，支架整体采用2.65毫米厚度的镀锌钢板冲压成型，材质选择上兼顾了户外使用的防锈能力与结构强度，避免越野路段泥水飞溅带来的锈蚀问题，同时板材厚度经过受力校核，在满载10升备用油桶的状态下，持续承受非铺装路面的颠簸冲击不会出现塑性变形。安装边界完全匹配1998至2021款吉姆尼JB43的备胎固定座孔位，不需要对原车钣金、备胎铰链做任何打孔或切割改动，所有安装点均复用原车备胎固定螺栓，安装时先将支架底座对位卡入备胎安装座的定位槽，再依次锁紧固定螺栓，之后将备胎复位安装，支架的承载面恰好处于备胎与后保险杠之间的空隙位置，不会超出车身原有宽度，也不会遮挡后尾灯的照明与信号显示区域，完全符合道路行驶的外廓尺寸要求。

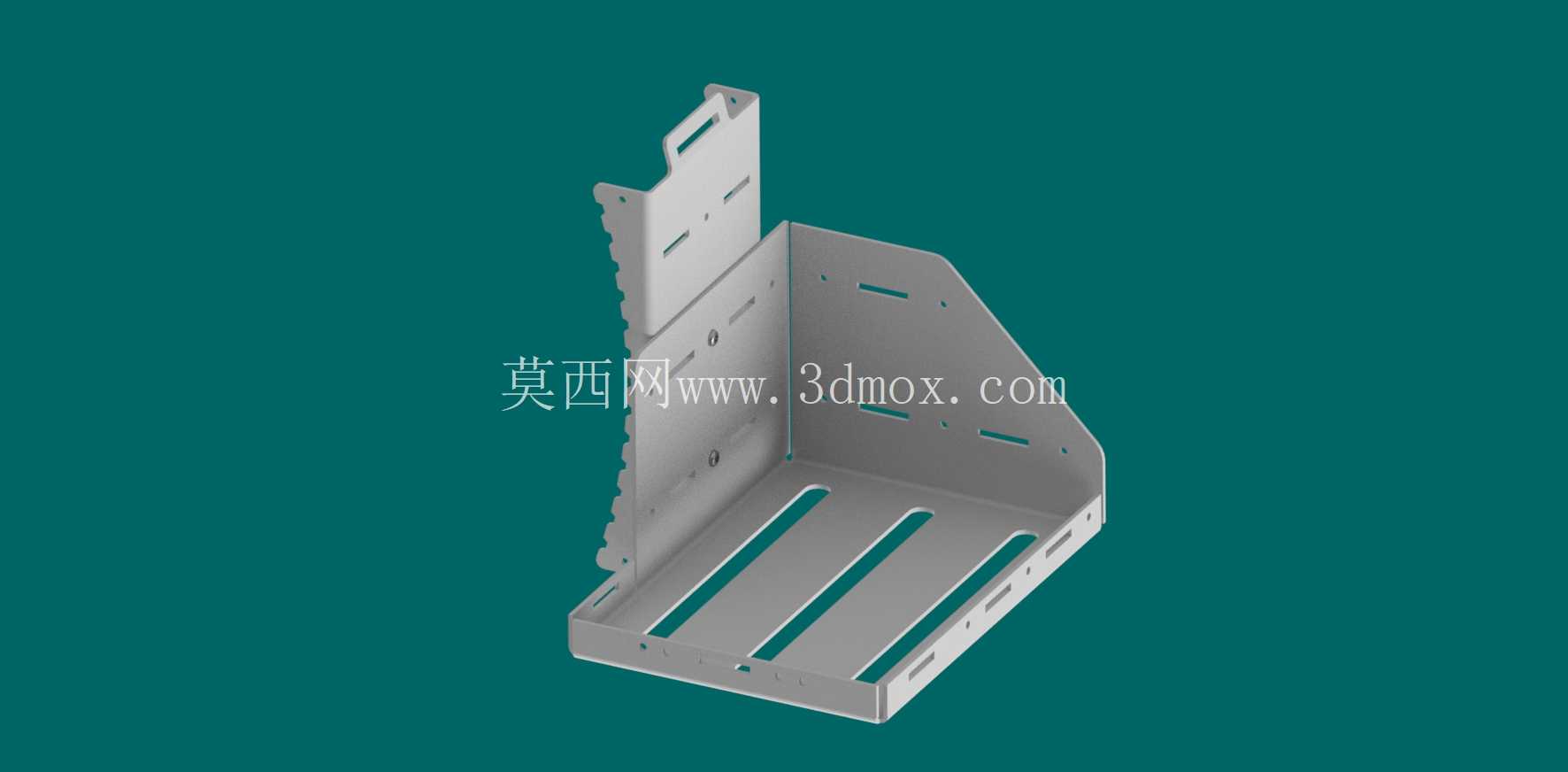

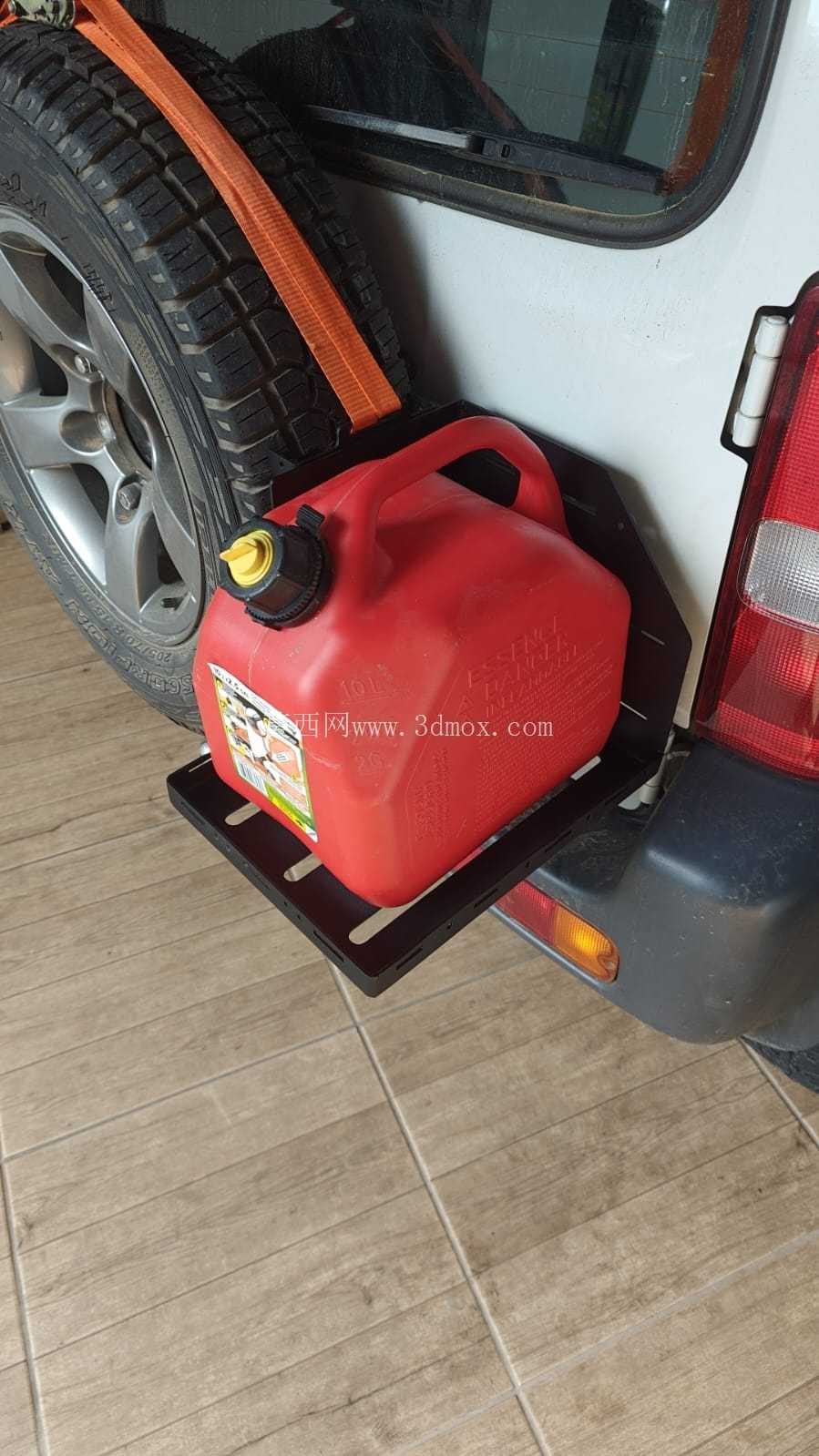

　　支架的承载平台做了镂空开槽设计，一方面是减轻支架自身重量，降低备胎安装座的额外静载荷，另一方面开槽结构可以作为货物绑带的穿引位，固定油桶时使用50毫米宽度的货物绑扎带穿过镂空槽，将油桶牢牢绑定在支架平台上，绑带的受力点直接作用在支架本体上，不会对备胎橡胶层产生挤压磨损，避免长期固定导致备胎胎侧变形。平台边缘做了向上的翻边处理，翻边高度15毫米，可以对油桶底部形成侧向限位，即使越野路段出现大幅颠簸、绑带出现小幅松弛的情况，油桶也不会从支架平台上滑脱。支架的组装紧固件全部采用M5x12规格的标准螺栓，所有连接孔位都做了去毛刺处理，螺栓锁紧后不会突出支架安装面，避免刮蹭油桶壳体或者备胎橡胶。

　　除了携带备用油桶之外，这个支架的承载平台也可以固定其他同尺寸的户外越野装备，比如便携工兵铲、脱困板的固定底座、小型储物箱等，拓展性完全可以根据穿越场景的需求灵活调整。在设计过程中，特意校核了支架与后保险杠、尾门开启轨迹的干涉问题，支架安装完成后，尾门可以正常开启到最大角度，不会与支架或者挂载的油桶发生碰撞，后保险杠的倒车雷达探头、后雾灯的工作也不会被支架遮挡，不需要额外调整原车的电子元件位置。镀锌钢板的表面不需要额外做喷涂处理，本身的镀锌层就可以应对户外雨水、泥水的腐蚀，长期使用也不会出现锈迹流挂污染车身漆面的问题。

　　从受力传递路径来看，支架承载的所有重量最终都传递到备胎安装座的加强结构上，而这部分结构是原厂设计用来承载全尺寸备胎加轮毂的重量，承载冗余量完全可以覆盖备用油桶的重量，不会对尾门铰链、尾门钣金造成额外的负担，避免了很多尾门改装件容易出现的尾门下坠、铰链异响问题。支架的整体外形做了切角处理，所有外露的边角都做了圆弧钝化，没有尖锐的突出棱角，避免在安装或者取用装备时划伤手部，也不会在车辆发生轻微追尾时对行人造成额外的伤害。在实际越野场景的测试中，连续行驶数百公里非铺装路面，支架没有出现螺栓松动、结构变形的问题，绑定的油桶也没有出现移位、磨损的情况，完全满足长途穿越的使用需求。
