吉姆尼空气滤清器盖固定修复结构设计

　　这款固定修复件针对硬派越野车型进气系统的空气滤清器盖松动、卡扣断裂等常见失效场景开发，适配常年在非铺装路面行驶、进气系统承受持续振动的使用工况。越野行驶过程中，车身持续承受颠簸冲击，原厂塑料材质的空滤盖卡扣在长期交变载荷作用下易出现脆断、松脱问题，轻则导致空滤密封失效，未经过滤的沙尘直接进入气缸造成异常磨损，重则在高速穿越时滤芯脱落，直接引发发动机拉缸等严重故障，这类固定修复件的核心作用就是替代原厂失效的塑料卡扣结构，为空气滤清器盖提供可靠的压紧固定力，保障进气系统的密封完整性。

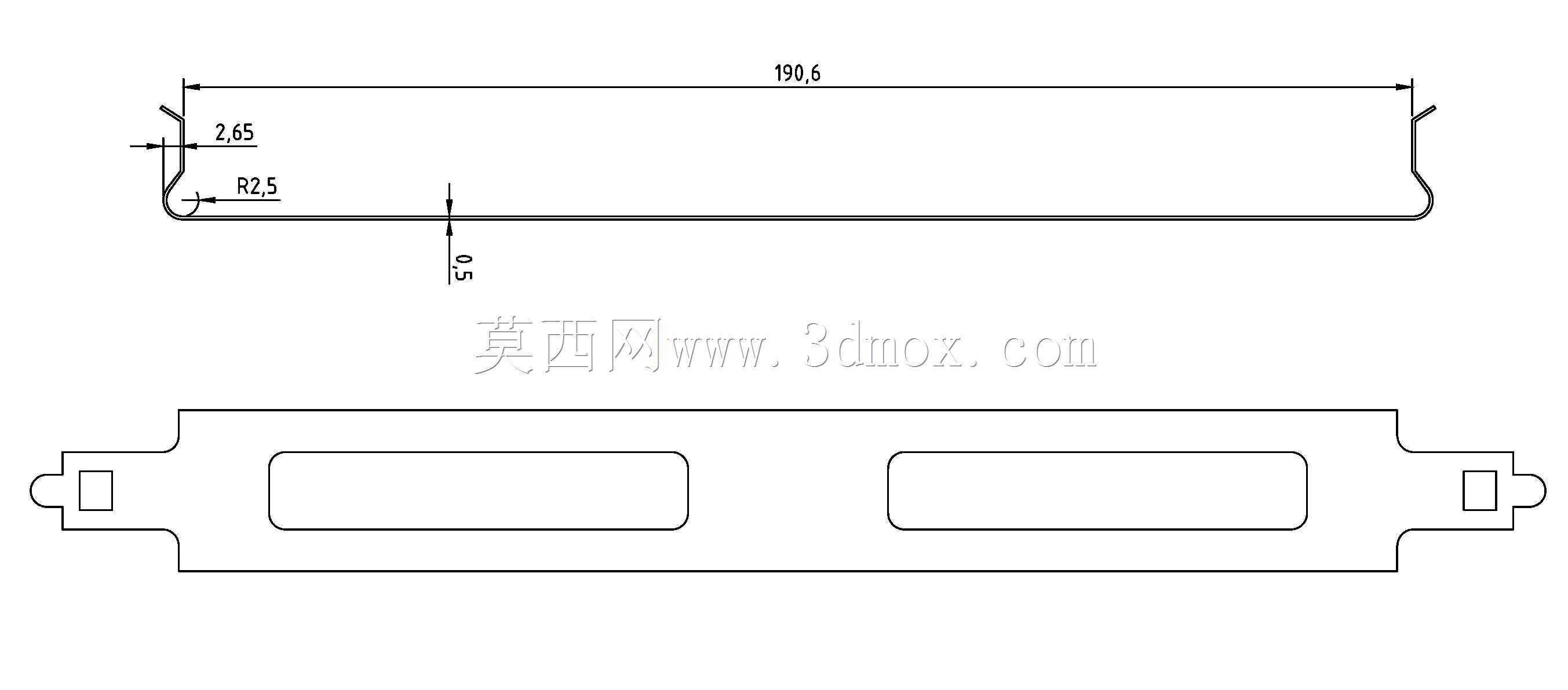

　　从功能特性来看，该固定件采用0.5mm厚度的304不锈钢板材冲压成型，材料本身具备优秀的抗锈蚀能力与抗疲劳性能，能够适应越野场景下泥水、盐雾、高低温交替的恶劣使用环境，不会像原厂塑料件那样在低温环境下脆化，也不会在长期紫外线照射下出现老化开裂。结构上采用弯折成型的卡扣式设计，一端卡入空滤壳体的预留卡槽，另一端通过弹性压紧力压住空滤盖的翻边，安装时无需对原有壳体进行打孔、焊接等破坏性改造，直接替换失效的原厂卡扣即可完成修复，大幅降低维修成本与操作难度。

　　设计过程中优先匹配原车的安装边界，固定件的整体长度、弯折角度完全贴合空滤盖与壳体的配合间隙，压紧端的折弯弧度经过反复调整，既保证足够的压紧力避免空滤盖在振动中松脱，又不会因为压紧力过大导致空滤盖的塑料翻边出现压裂变形。卡扣端的开口尺寸与空滤壳体上的固定凸台尺寸完全匹配，安装后不存在旷量，能够有效过滤行驶过程中传递到空滤盖的振动载荷，避免固定点出现应力集中。固定件表面做了去毛刺处理，所有锐边都做了倒钝，安装过程中不会划伤操作人员的手部，也不会割破空滤周边的橡胶密封件。

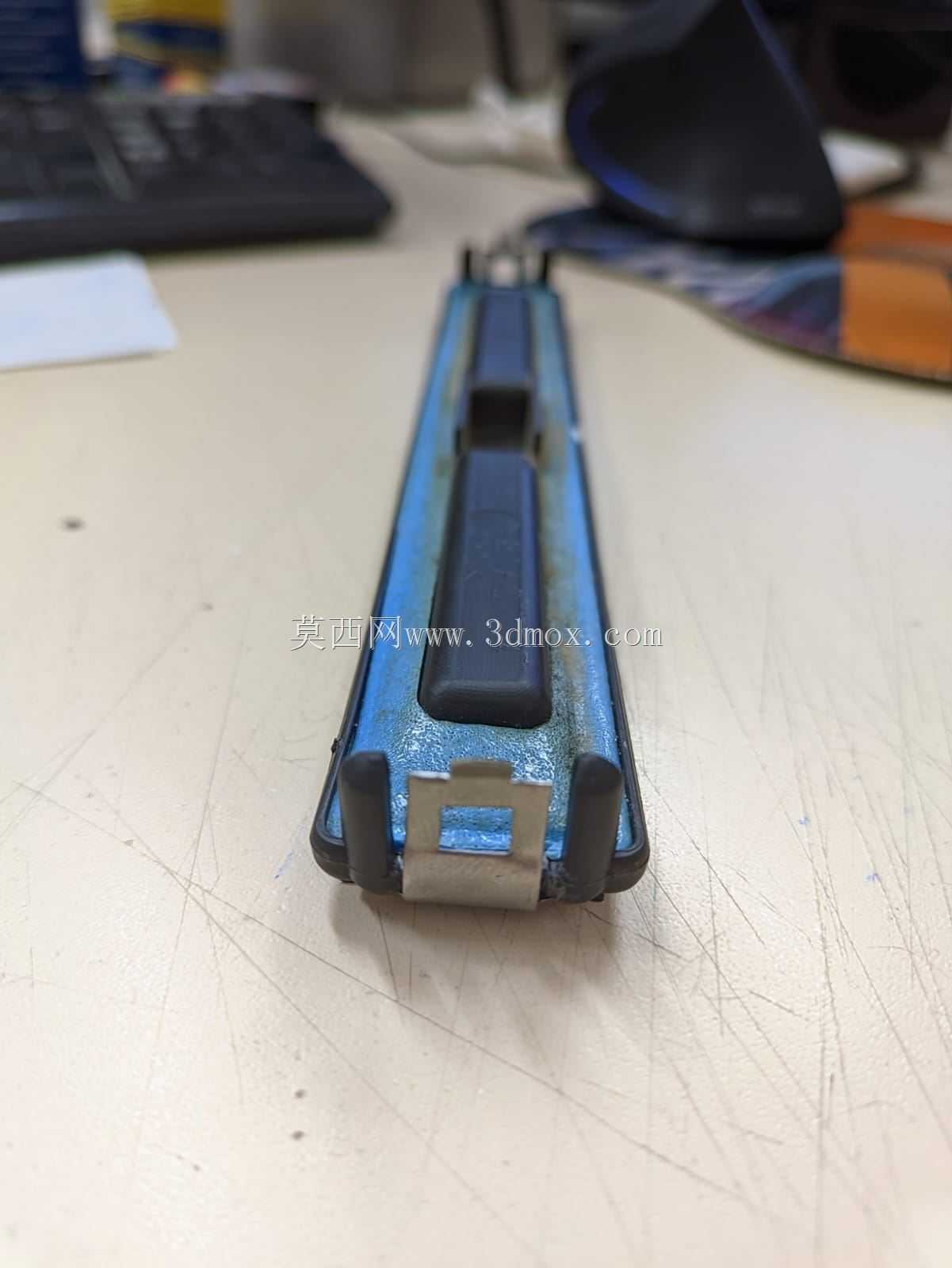

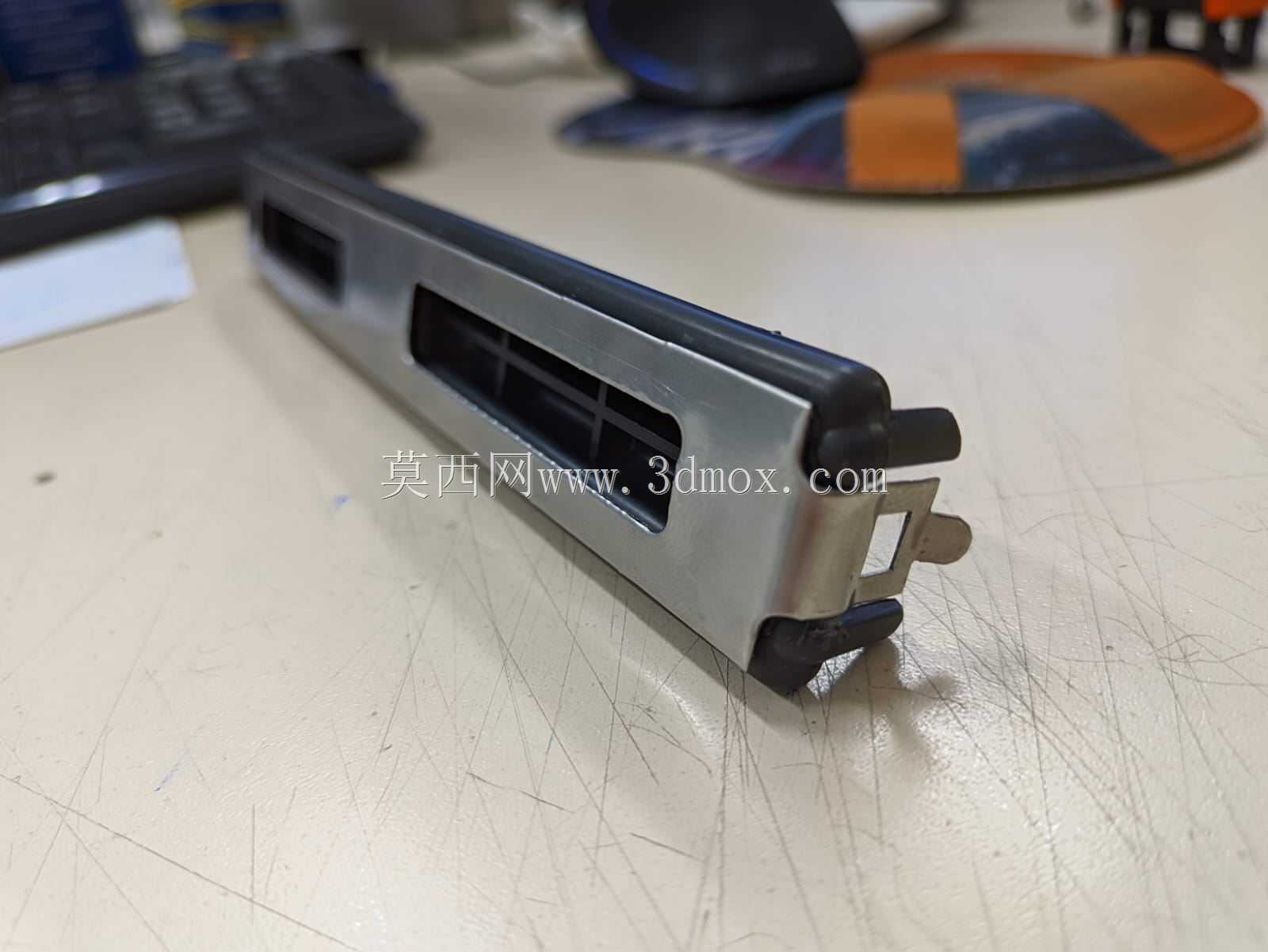

　　实际装车验证中，该固定件能够覆盖对应年款车型的空滤盖固定点位，安装后空滤盖与壳体之间的密封胶圈压缩量均匀，不存在局部缝隙，在大流量进气工况下也不会出现漏气产生的异响。相比原厂塑料卡扣，不锈钢材质的固定件抗冲击性能提升明显，在连续颠簸的越野路段行驶时，固定点不会出现松脱移位，长期使用后也不会出现材料蠕变导致的压紧力衰减。对于维修场景而言，这类修复件不需要更换整个空滤总成，仅替换失效的固定点位即可恢复空滤的正常功能，大幅降低了越野用户的车辆维护成本，也减少了塑料配件的更换频次，具备更好的长期使用经济性。

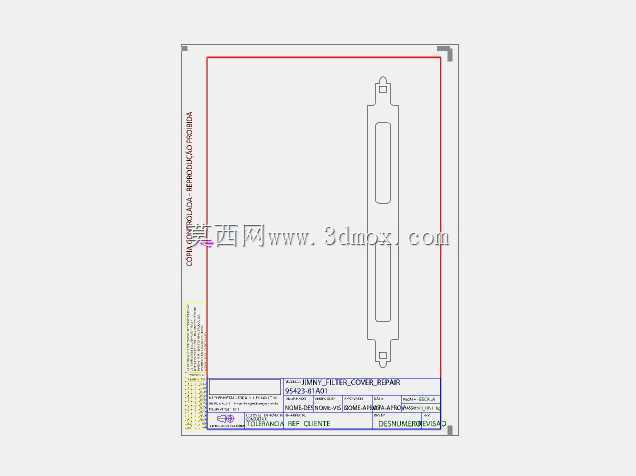

　　结构设计上充分考虑了钣金加工的工艺性，整个零件采用单张板材冲压、弯折成型，不需要额外的焊接、铆接工序，加工过程中材料利用率高，成型后的零件尺寸一致性好，批量生产时的品质稳定性更容易控制。零件的厚度选择经过反复验证，0.5mm的板材厚度既保证了足够的结构强度，又具备合适的弹性，安装时可以通过轻微的形变顺利卡入安装位，安装到位后依靠材料自身的弹性持续提供压紧力，不需要额外的螺丝、卡箍等辅助紧固件，整个安装过程徒手即可完成，不需要专用工具，适合户外应急维修场景使用。
