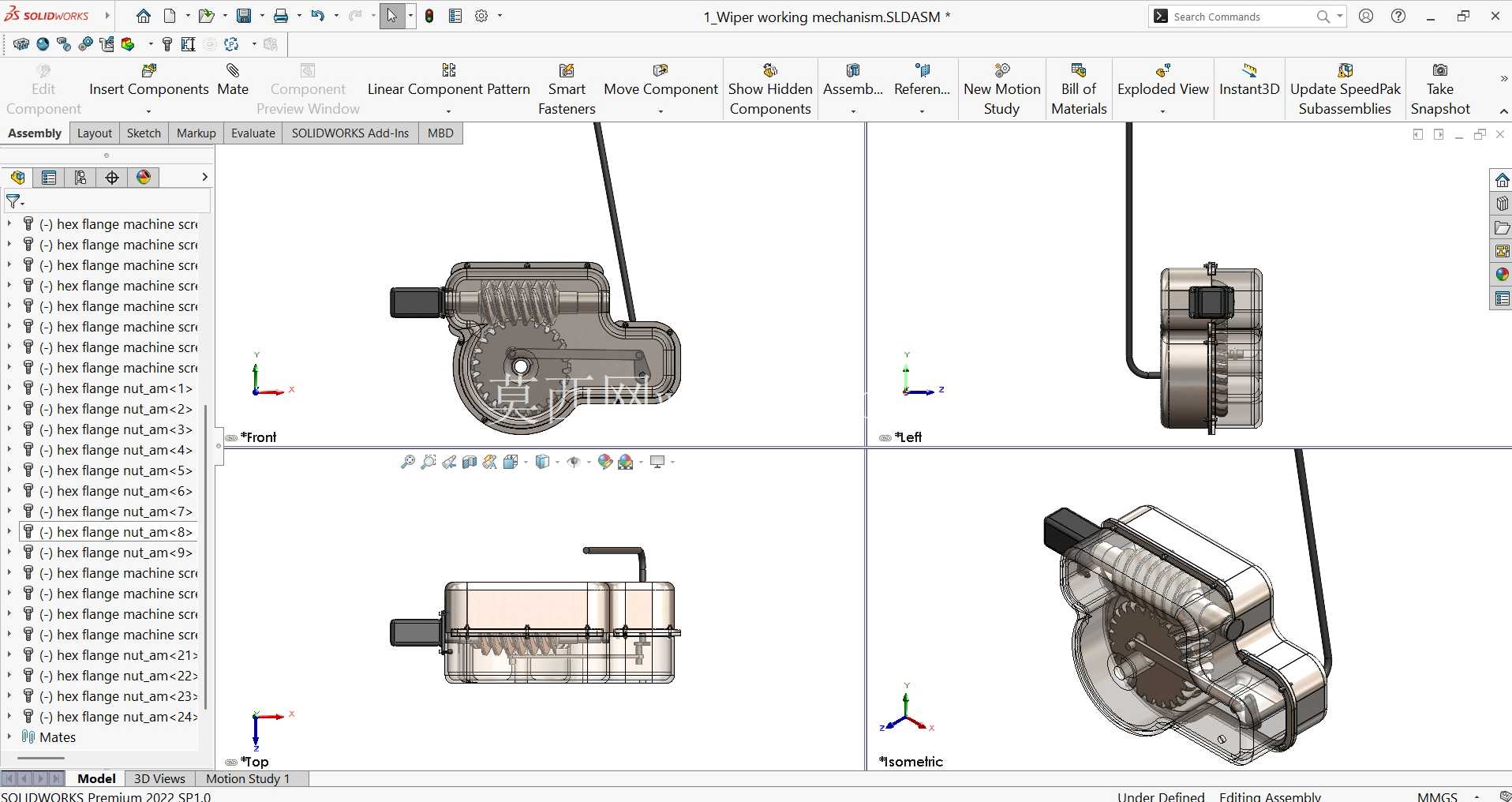

紧凑型汽车雨刮驱动机构三维结构

这套紧凑结构的核心应用场景集中在乘用车辆、小型商用车辆的前风挡清洁系统中，替代传统布局分散的雨刮驱动组件，解决小排量车型、新能源车型前舱布置空间紧张的痛点。日常行车过程中，风挡表面会堆积灰尘、落雨、飞虫残留、路面溅起的泥点，直接干扰驾驶员前方视野，这套机构就是为雨刮臂提供受控的往复摆动力，带动雨刮胶条在风挡玻璃表面完成固定角度的扫掠动作，清除玻璃表面的遮挡物，保障不同天气、不同路况下的驾驶视野清晰。

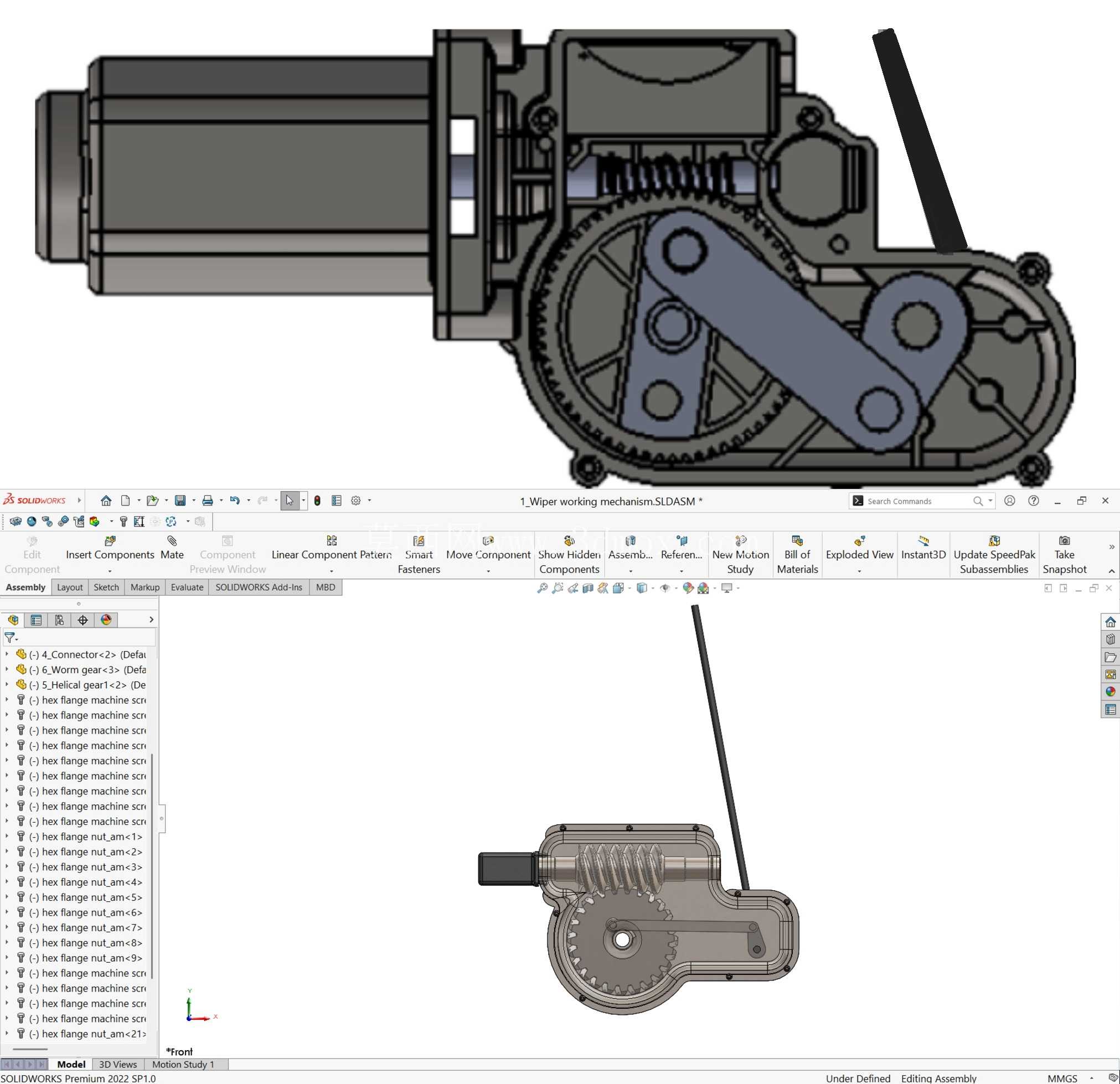

从功能实现逻辑来看，这套结构把动力输入、减速增扭、运动转换三个核心模块完全集成在同一个壳体内，没有额外的外置传动支架。动力输入后首先经过蜗轮蜗杆副完成第一级减速，把高转速低扭矩的输入动力转换为低转速大扭矩的输出，再通过啮合的正齿轮组完成动力的同步传递，最终衔接曲柄连杆组件，把齿轮的连续旋转运动转换为输出轴的定角度往复摆动，直接对接外部的雨刮摇臂，不需要额外加装运动转换接头。整套传动链的传动比经过匹配，输出轴的摆动角度刚好覆盖乘用车前风挡的标准刮扫范围，不会出现刮扫边界超出风挡玻璃、或是刮扫范围不足留下视野盲区的问题。

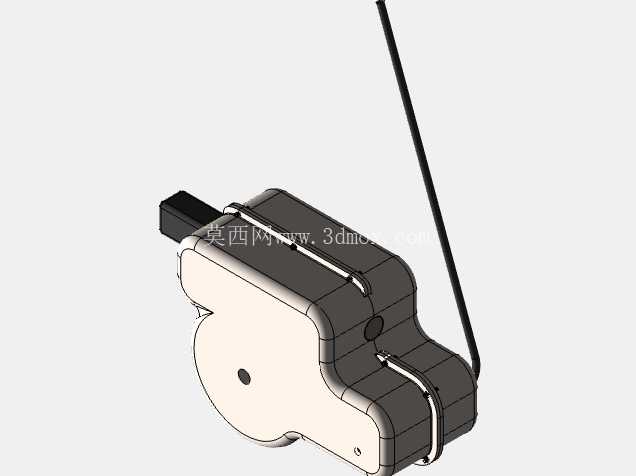

设计过程中优先考虑了前舱安装的空间约束，整体壳体采用不规则的仿形轮廓，完全贴合内部蜗轮、齿轮、连杆的运动包络，没有多余的冗余结构，把所有运动部件完全包裹在壳体内部，既可以阻挡行车过程中溅起的泥水、灰尘进入传动副造成磨损，也能避免运动部件外露和前舱内的线束、管路发生运动干涉。壳体上的安装点位经过位置校核，三个固定点的孔位间距匹配主流A级乘用车前舱围板的安装螺柱位置，不需要重新设计安装支架就能直接适配现有车型的安装位，替换原有老旧的雨刮驱动总成。

安装边界方面，这套结构的整体厚度控制在较小范围内，最突出的输入轴端长度不会和前舱内的制动管路、空调风管产生空间冲突，输出轴的伸出长度刚好穿过围板的预留过孔，配合密封胶圈就能完成舱内外的密封，避免雨天行车时雨水从过孔渗入车内。传动组件的配合间隙经过反复调整，蜗轮和蜗杆的啮合侧隙控制在合理范围，既不会因为间隙过大造成雨刮工作时的抖动异响，也不会因为间隙过小导致传动卡滞、低温环境下运转阻力过大。连杆组件的铰接点采用自润滑衬套，长期往复摆动过程中不需要额外加注润滑脂，就能维持稳定的运转状态，降低后期维护的成本。

在运动特性的调校上，这套结构的输出摆动速度在整个刮扫行程中做了匹配，刮片在风挡中间区域的移动速度更快，在上下两个换向位置的速度平缓降低，避免换向时出现冲击异响，也能让雨刮胶条更贴合玻璃表面，减少刮不干净、胶条跳动的问题。集成式的壳体结构也提升了整体的刚性，车辆行驶过程中前舱产生的振动不会造成壳体变形，保证内部传动副的啮合精度始终维持在设计范围内，延长整套机构的使用寿命。和传统分散布局的雨刮驱动结构相比，这套集成化的设计减少了外部连接件的数量，装配时只需要完成三个固定点的锁紧、输出轴和雨刮摇臂的对接、输入动力的插接三个步骤，就能完成整套机构的安装，大幅提升整车装配环节的作业效率，也减少了多个连接部件带来的故障点。
