这套行星齿轮传动结构,最初是针对高性能机械与乘用车辆底盘动力传输场景做的适配设计,核心解决传统定轴齿轮箱在有限安装空间内无法实现大扭矩倍增、传动同步精度不足的痛点。日常做设备选型时,不少工程场景都会遇到安装腔尺寸受限但输入扭矩需要放大数倍的需求,比如小型工程机械的行走驱动、工业机器人关节的动力输出端、新能源车辆的轮边驱动单元,这类场景既要求传动结构径向尺寸尽可能紧凑,又要保证多齿轮啮合时的载荷均匀分布,避免局部齿面应力集中导致的早期磨损。

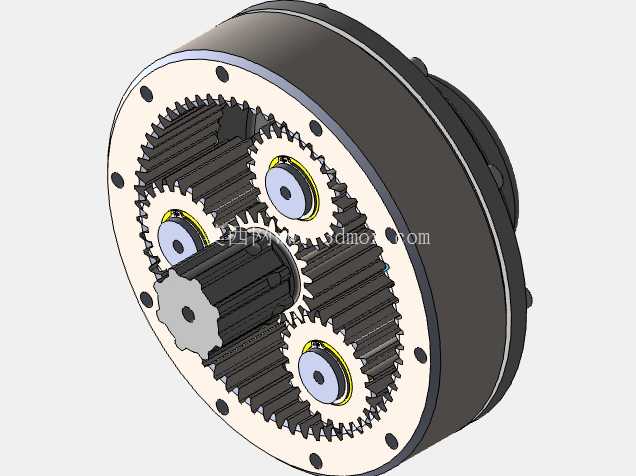

从结构功能来看,这套组件完全复现了工业级行星轮系的工作逻辑:中心太阳轮作为动力输入端,与三个均匀周向布置的行星齿轮同时啮合,行星轮通过内置轴承安装在行星架的定位轴上,外侧与内齿圈完全啮合,动力最终通过行星架的输出花键轴向外传递。这种结构天生具备载荷分流的特性,输入扭矩会被三个行星轮平均分担,相比同尺寸的定轴齿轮传动,能承受的额定扭矩提升2-3倍,同时传动过程中的回差可以控制在极小范围内,满足需要精确齿轮同步的传动需求。
设计过程中首先敲定的是安装边界约束:整体采用圆柱型壳体结构,端盖通过周向均布的螺栓与主壳体紧固,安装法兰面的螺栓孔位置完全匹配行业通用的安装接口,输出端采用渐开线花键轴,能直接与下游的负载联轴器、轮毂等部件对接,不需要额外做转接结构。壳体本身集成了轴承位的定位台阶与内齿圈的固定限位结构,不需要额外设计齿圈的压紧挡圈,减少了零件数量的同时,也保证了内齿圈与壳体的同轴度,避免装配后出现齿圈偏摆导致的啮合异响。
齿轮参数匹配阶段,重点校核了太阳轮、行星轮、内齿圈的变位系数,保证三个行星轮同时与太阳轮、内齿圈啮合时没有侧隙过大或者齿面干涉的问题,同时对行星架的轴孔位置度做了严格约束,确保三个行星轮的载荷分配偏差控制在5%以内,避免单个行星轮承受过大载荷出现断齿故障。装配约束层面,所有旋转部件都添加了符合实际工况的旋转副与齿轮啮合约束,能直接用于运动学仿真,验证不同输入转速下的传动比准确性,以及齿轮啮合过程中的运动干涉情况。

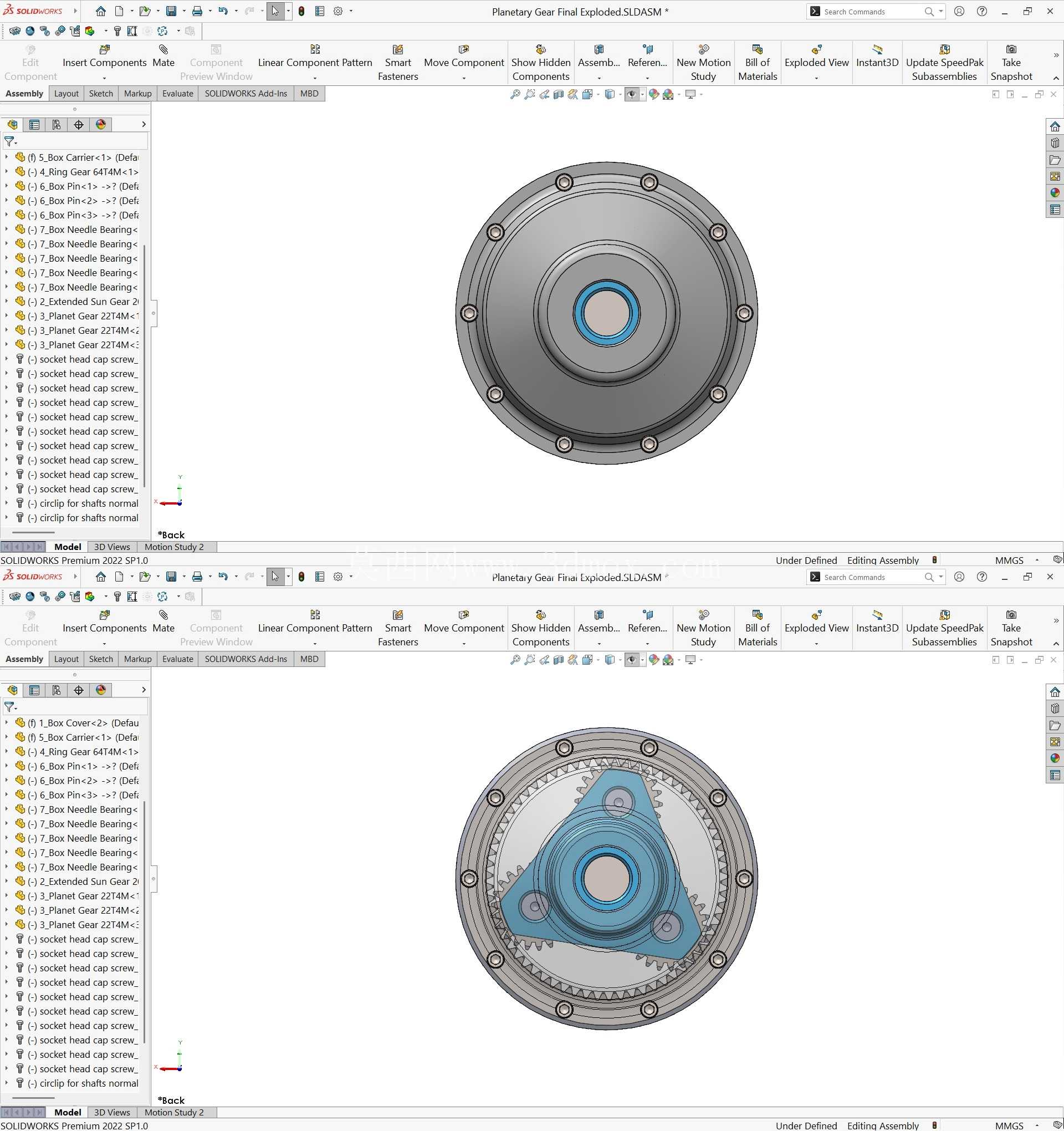

结构细节上,端盖与壳体的结合面预留了密封槽安装位置,可以适配O型密封圈实现IP65级别的防尘防水,满足户外作业设备的使用需求;行星轮内部的轴承选用深沟球轴承与推力轴承组合的形式,既能承受径向的传动载荷,也能承受传动过程中产生的轴向分力,避免行星轮出现轴向窜动影响啮合精度。整个组件的所有零件都做了装配可视化的分解结构设计,每个零件的配合公差、安装顺序都能在模型中清晰体现,既可以用于生产制造环节的工艺拆解,也能作为传动系统运动研究、教学演示的载体,帮助结构设计人员快速理解行星轮系的动力传递路径与载荷分布逻辑。在实际选型替换时,只需要根据目标工况的额定输入转速、输出扭矩需求,调整齿轮模数、齿宽以及行星轮的数量,就能快速衍生出适配不同功率等级的传动方案,大幅缩短同类型产品的开发周期。
